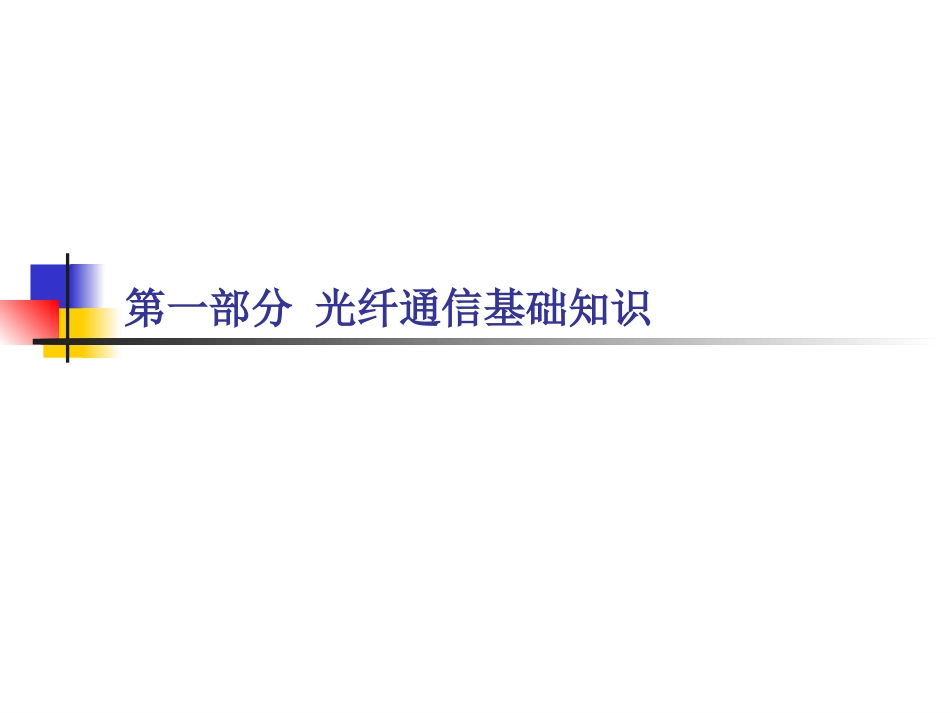

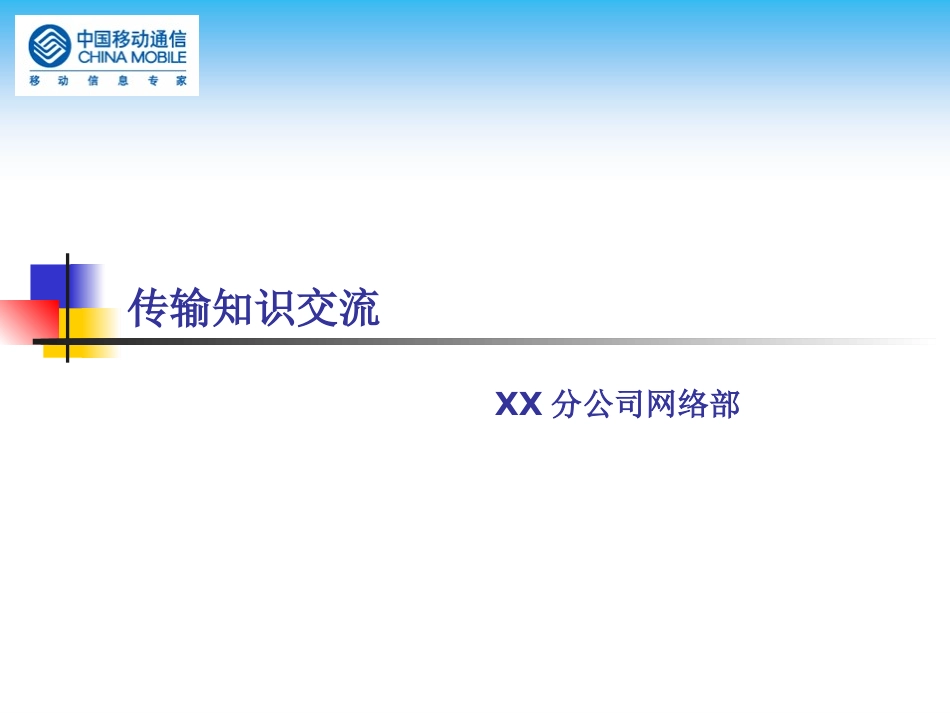

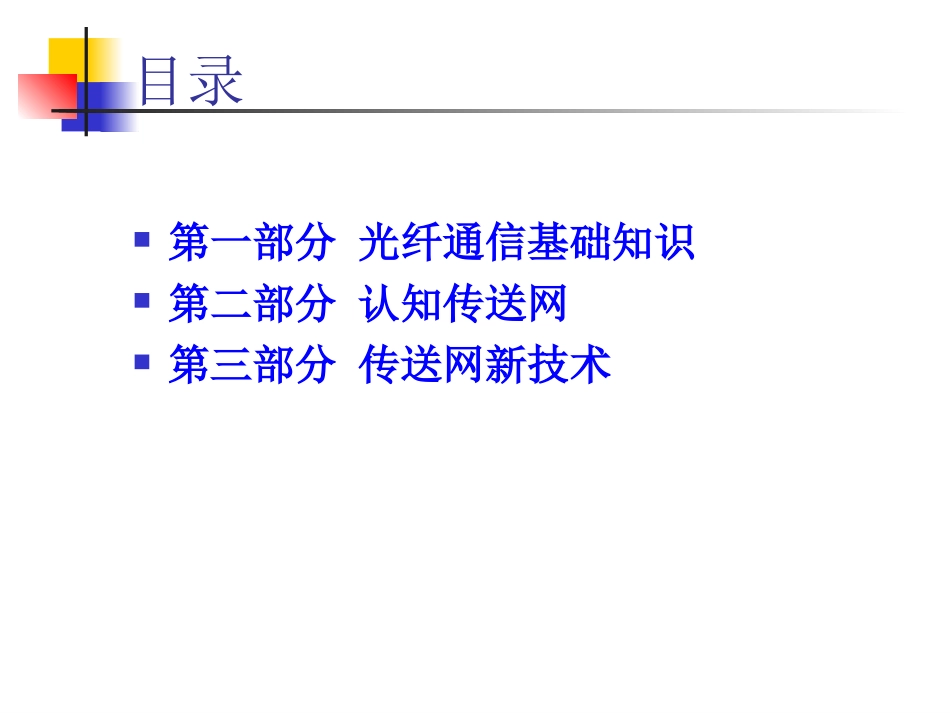

XX分公司网络部传输知识交流目录第一部分光纤通信基础知识第二部分认知传送网第三部分传送网新技术第一部分光纤通信基础知识光纤通信概述1、发展简史1)里程碑—1966年高锟著名文章（PIEE）；2)导火线—1970年康宁公司的第一根低耗光纤；3)爆炸性发展A）光纤衰减：70年：20dB/km；72年：4dB/km；76年：0.5dB/km；79年：0.2dB/km；90年：0.14dB/km。B）系统：76年-45Mb/s；85年-多模系统；90年-单模系统；93年-SDH；98年-WDM（40G）；2000年-320G。2、光纤通信优点1)容量巨大理论上一根光纤的传输带宽达30THz。2)中继距离长现已实现100公里无中继；若使用光放大器可实现640公里无中继传输。3)保密性能好光在纤芯中传输，无泄露。4)适用能力强不怕外界电磁干扰、耐腐蚀、可弯曲性好。5)体积小、重量轻、便于施工与维护直埋、架空、水下。光纤通信概述典型的数字光纤通信系统方框图光发送机光纤中继器光纤光接收机电端机（模/数）模拟信号电端机（模/数）模拟信号发送端的电端机把信息（如话音）进行模/数转换，用转换后的数字信号去调制发送机中的光源器件LD，输出发出携带信息的光波。光波经光纤传输后到达接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数/模转换，恢复成原来的信息。光纤通信概述由纤芯、包层和保护层等构成。1.结构纤芯包层保护层光纤简介包层纤芯缓冲层一次涂敷30~150um，材料为硅树脂或聚氨基甲酸乙酯二次涂敷又称套塑，材料为聚乙烯、尼龙等2.分类按材料分：石英、多成分玻璃、全塑光纤等。按折射率分布及导模数分：阶跃多模光纤、梯度多模光纤和单模光纤等。光纤简介3.常用光纤规格单模：8/125μm，9/125μm，10/125μm多模：50/125μm欧洲标准，62.5/125μm美国标准工业、医疗和低速网络：100/140μm，200/230μm塑料：98/1000μm用于汽车控制。单模光纤：G.652、G.653、G.654、G.655和色散补偿光纤分类方法种类按所使用光纤分类单模、多模（阶跃型、渐变型）按缆芯结构分类层绞式、骨架式、中心束管式、带式按外护套结构分类无铠装、钢带铠装、钢丝铠装按光缆材料有无金属分类有金属、无金属（全介质）按维护方式分类充油占69％、充气占8％按敷设方式分类直埋、管道、架空、水底、海底按适用范围分类中继、海底、用户、局内1.光缆的分类光缆简介光缆简介1.光缆的型号及用途光缆简介光缆简介光缆简介光缆简介光缆简介光缆简介2.光缆中的光纤光缆简介光缆简介举例金属加强件、松套、层绞、油膏填充式、铝-聚乙烯粘结护套、皱纹钢带铠装、聚乙烯护层的通信用室外光缆，包含12根50/125um石英玻璃系梯度折射率多模光纤和5根用于远供电及监测的铜线径为0.9mm的四线组光缆的型号应表示为：GYTA5312Aa1a+5×4×0.9型式规格分类加强件、结构特征护套代号外护层代号：铠装层（5）、外护套（3）光纤规格导电芯线规格将电信号转换为光信号。将电信号转换为光信号。光源作用光源作用1光源种类光源种类2光源简介半导体发光二极管半导体发光二极管LEDLED（（lightEmittingDiodelightEmittingDiode））半导体激光器半导体激光器LDLD（（LaserDiodeLaserDiode））适用于长距离、大容量光纤通信系统。适用于长距离、大容量光纤通信系统。适用于短距离、低码速的光纤通信系统，及模拟光纤系统。适用于短距离、低码速的光纤通信系统，及模拟光纤系统。工作波长（工作窗口）：光信号在光纤上传送的波长：850nm、1310nm、1550nm850nm窗口只用于多模传输，主要用于局内通信。1310nm和1550nm窗口用于单模传输。进行光进行光//电转换。电转换。11．光检测器件作用．光检测器件作用22．光检测器件的种类．光检测器件的种类PINPIN光电二极管光电二极管、、APDAPD雪崩光电二极管雪崩光电二极管（具有放大作用）。（具有放大作用）。光检测器简介常见光纤连接器种类：FC/PC：FC，圆头尾纤连接器，PC，陶瓷截面为平面；SC/PC：SC，方头尾纤连接器，PC，同上；FC/APC：FC，同上，APC，以截面中心为圆心，向外倾斜80度。LC：体积小，集成度高，在新产品中广泛使用MTRJ:收发一体光纤连接器FCSCLCMTRJ光纤连接器简介小结将电信号转换为光信...
