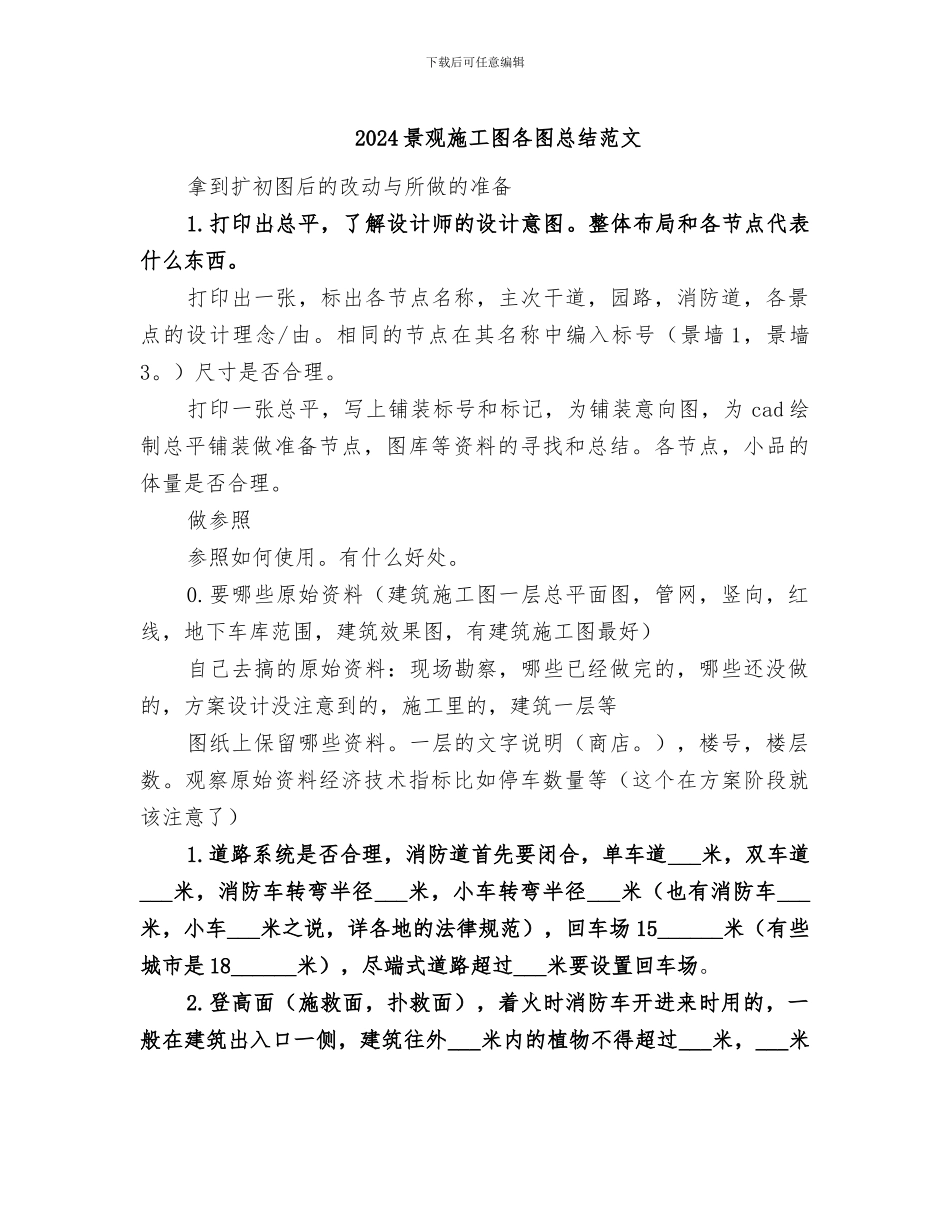

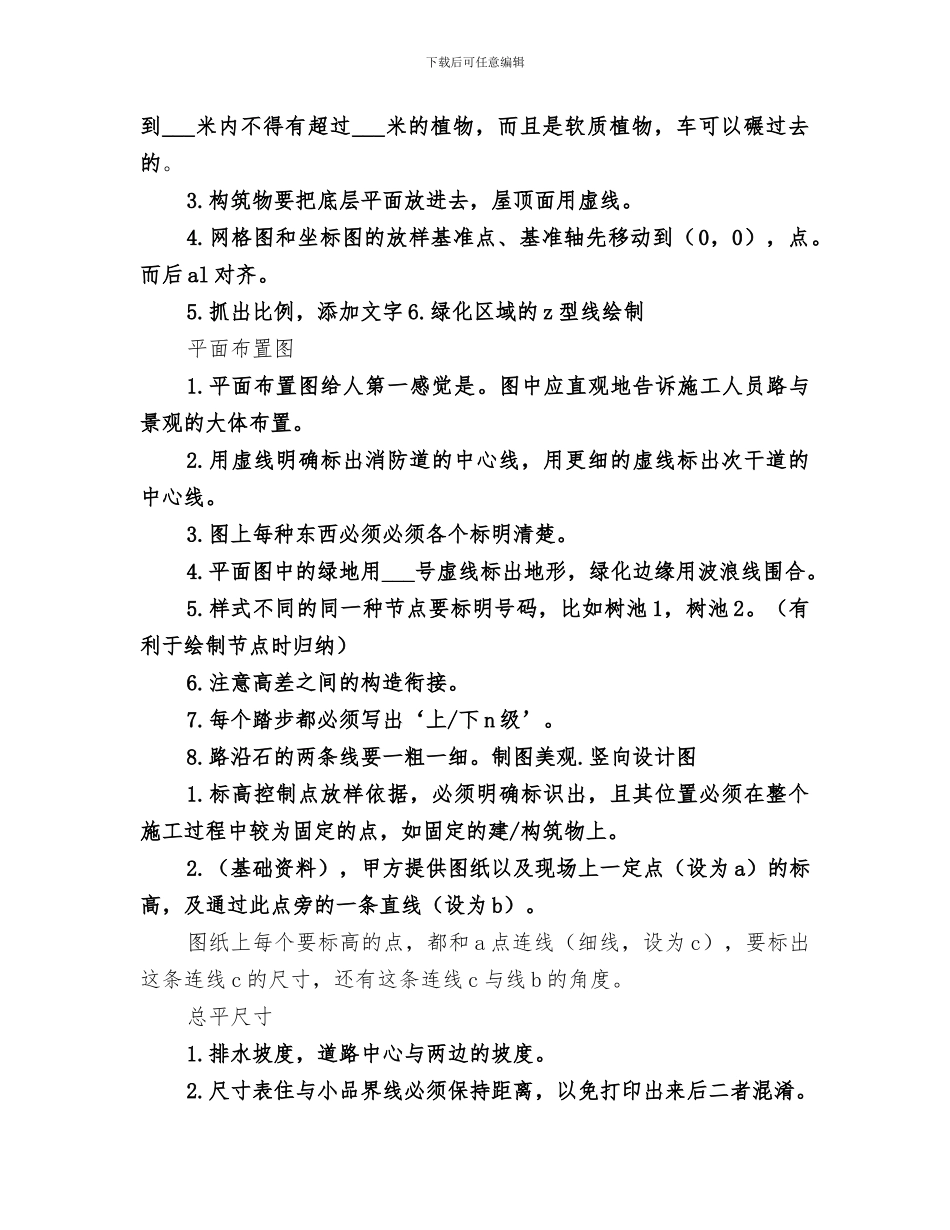

下载后可任意编辑2024 景观施工图各图总结范文拿到扩初图后的改动与所做的准备1.打印出总平，了解设计师的设计意图。整体布局和各节点代表什么东西。打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念/由。相同的节点在其名称中编入标号（景墙 1，景墙3。）尺寸是否合理。打印一张总平，写上铺装标号和标记，为铺装意向图，为 cad 绘制总平铺装做准备节点，图库等资料的寻找和总结。各节点，小品的体量是否合理。做参照参照如何使用。有什么好处。0.要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好）自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等图纸上保留哪些资料。一层的文字说明（商店。），楼号，楼层数。观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了）1.道路系统是否合理，消防道首先要闭合，单车道___米，双车道___米，消防车转弯半径___米，小车转弯半径___米（也有消防车___米，小车___米之说，详各地的法律规范），回车场 15______米（有些城市是 18______米），尽端式道路超过___米要设置回车场。2.登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外___米内的植物不得超过___米，___米下载后可任意编辑到___米内不得有超过___米的植物，而且是软质植物，车可以碾过去的。3.构筑物要把底层平面放进去，屋顶面用虚线。4.网格图和坐标图的放样基准点、基准轴先移动到（0，0），点。而后 al 对齐。5.抓出比例，添加文字 6.绿化区域的 z 型线绘制平面布置图1.平面布置图给人第一感觉是。图中应直观地告诉施工人员路与景观的大体布置。2.用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。3.图上每种东西必须必须各个标明清楚。4.平面图中的绿地用___号虚线标出地形，绿化边缘用波浪线围合。5.样式不同的同一种节点要标明号码，比如树池 1，树池 2。（有利于绘制节点时归纳）6.注意高差之间的构造衔接。7.每个踏步都必须写出‘上/下 n 级’。8.路沿石的两条线要一粗一细。制图美观.竖向设计图1.标高控制点放样依据，必须明确标识出，且其位置必须在整个施工过程中较为固定的点，如固定的建/构筑物上。2.（基础资料），甲方提供图纸以及现场上一定点（设为 a）的标高，及通过此点旁的一条直线（设为 b）。...
