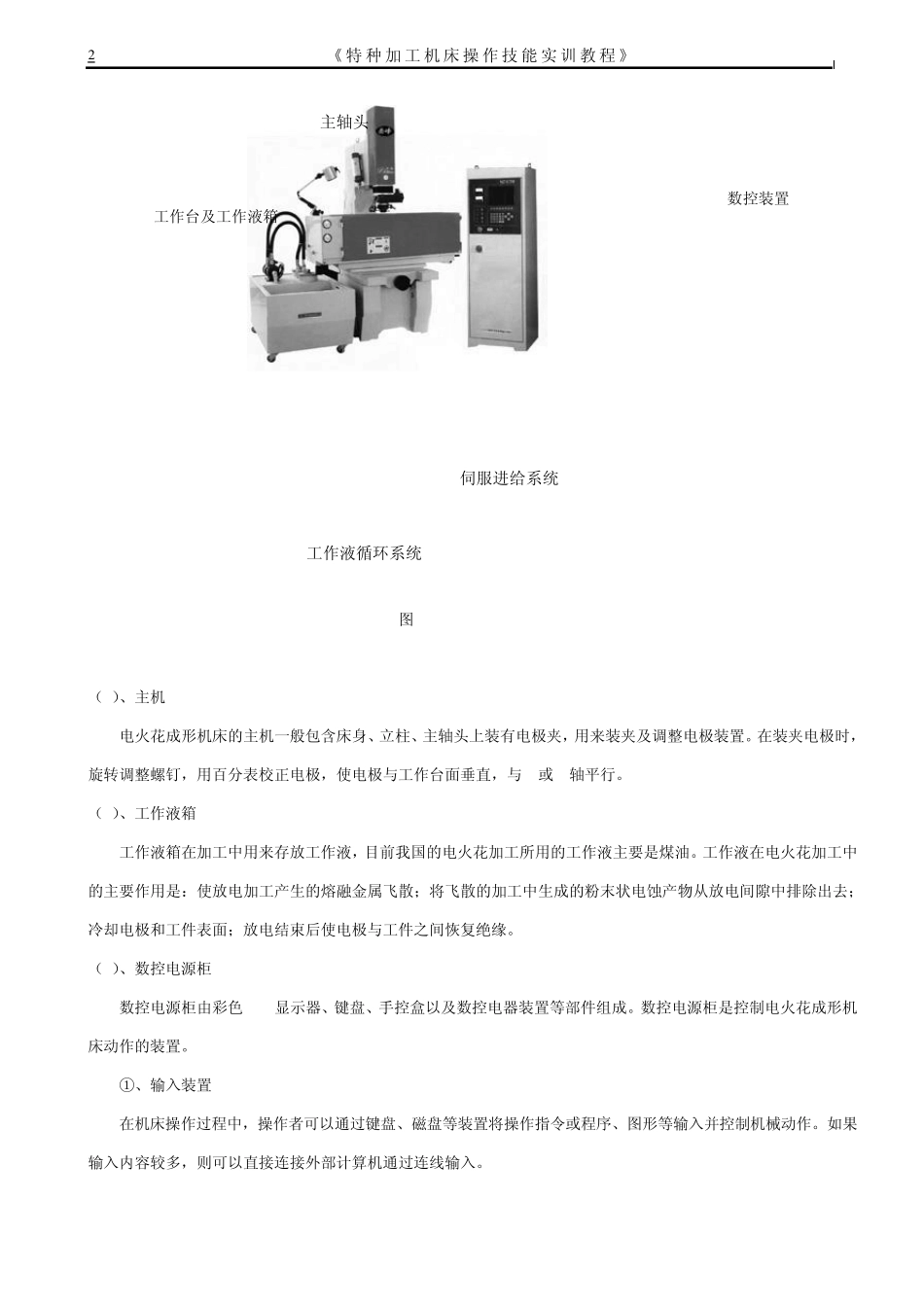

《 特 种 加 工 机 床 操 作 技 能 实 训 教 程 》 1 课题C-7 数控电火花成型机的操作技巧与日常保养 一、实训目的及要求： 1、了解电火花成型机的构造、分类及功用 2、安全操作机床，熟练电火花成型机面板操作 3、学会机床日常维护与保养 二、实训设备工具及量具： 电火花机床、电火花油、铜公、Q235钢板、扳手、六角匙、碎布、油扫、百分表、游标卡尺、千分尺。 三、实训内容及步骤： 1）、电火花成型机的型号 在 20世纪六七十年代，我国生产的电火花成型机分为电火花穿孔加工机床和电火花成型加工机床。20世纪 80年代后，我国开始大量采用晶体管脉冲电源，电火花成型机既可用作穿孔加工，又可作成形加工。自 1985年起我国把电火花穿孔成形加工机床称为电火花穿孔、成形加工机床统称为电火花成形机床。目前，电火花成形机型号是根据 JB/T7445.2-1998《特种加工机床型号编制方法》的规定编制的，例如：型号为 DK7125的电火花成型机含义如下： “D”：机床类别代号（电火花加工机床） “K”：通用特性代号（数控） “7”：组代号（电火花成形机床或电火花线切割机床） “1”：系代号（电火花成形机床） “25”：主参数（工作台横向行程 250mm的 1/10） 除依据国家标准规定命名的国产机床外，中外合资企业及外资企业生产的电火花成型机的型号没有采用统一标准，由各个企业自行确定。如日本沙迪克（Sodick）公司生产的 A3R,A10R，瑞士夏米尔（Charmilles）技术公司ROBOFORM20/30/35，我国台湾乔懋机电工业股份有限公司的 JM322,430，北京阿奇工业电子有限公司的 SF100等。 电火花成型机按照数控程序分为非数控、单轴数控及三轴数控。随着科学技术的进步，国外已经大批生产三坐标数控电火花机床，以及带工具电极库能按照程序自动更换电极的电火花加工中心，我国的大部分电火花加工机床厂现在也开始研制生产三坐标数控电火花成型机。 2）、电火花成型加工机床的组成 不同品牌的电火花成型机床的外观可能不一样，但主要都是由主机、工作液箱、数控电源柜等部分组成。如图C7-1所示。 《 特 种 加 工 机 床 操 作 技 能 实 训 教 程 》 2 图 C7-1 （1）、主机 电火花成形机床的主机一般包含床身、立柱、主轴头上装有电极夹，用来装夹及调整电极装置。在装夹电极时，旋转调整螺钉，用百分表校正电极，使电极与工作台面垂直，与 X或 Y轴平行。 （2）、工作液箱 工作液箱在加工中用...
