8+8玻璃肋幕墙结构计算

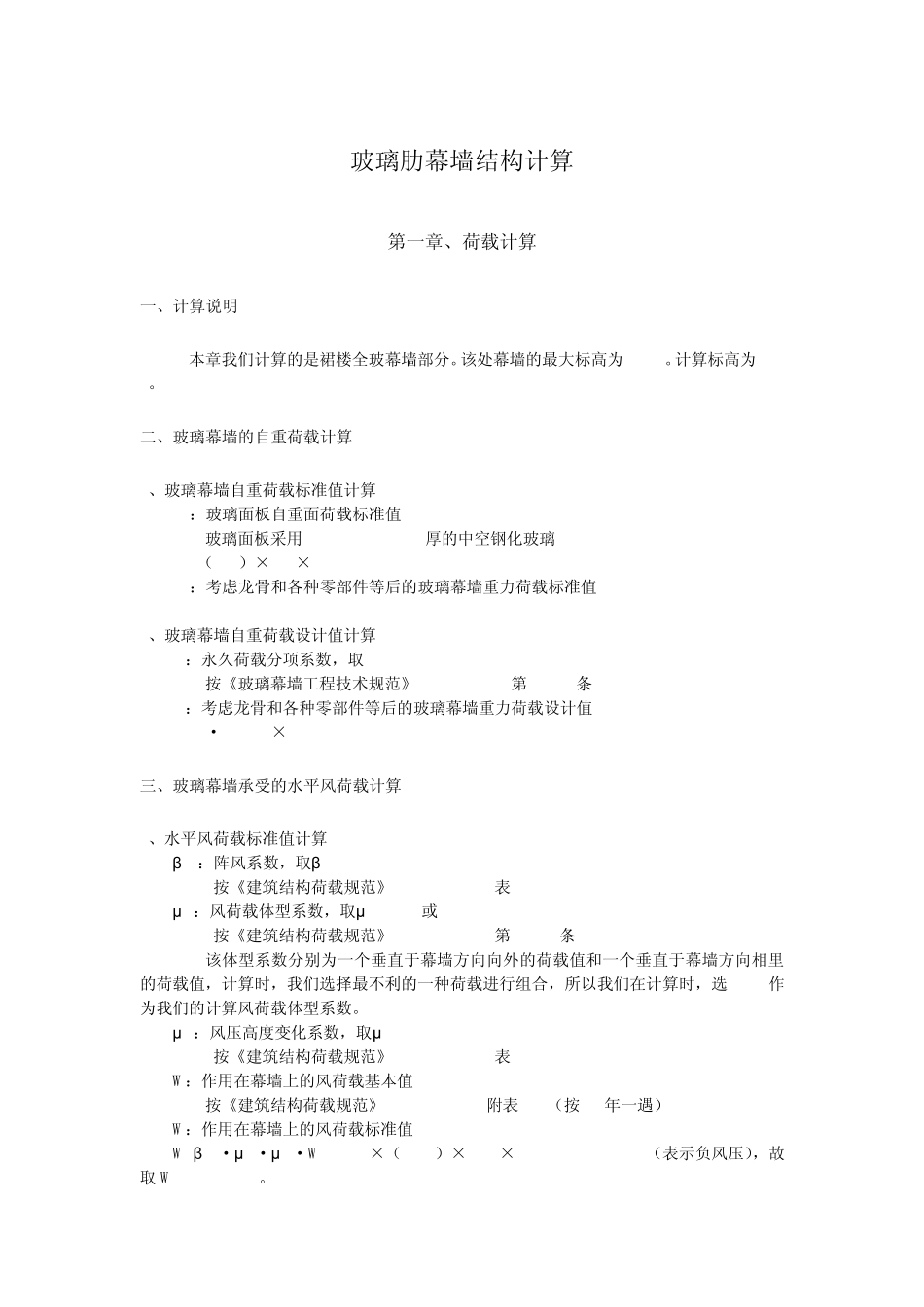

玻璃肋幕墙结构计算 第一章、荷载计算 一、计算说明 本章我们计算的是裙楼全玻幕墙部分。该处幕墙的最大标高为8.4 m。计算标高为8.4 m。 二、玻璃幕墙的自重荷载计算 1、玻璃幕墙自重荷载标准值计算 GAK：玻璃面板自重面荷载标准值 玻璃面板采用TP8+12A+TP8 mm厚的中空钢化玻璃 GAK=（8+8）×10-3×25.6=0.41 KN/m2 GGK：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载标准值 GGK=0.55 KN/m2 2、玻璃幕墙自重荷载设计值计算 rG：永久荷载分项系数，取rG=1.2 按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条 GG：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载设计值 GG=rG·GGK=1.2×0.55=0.66 KN/m2 三、玻璃幕墙承受的水平风荷载计算 1、水平风荷载标准值计算 βgz：阵风系数，取βgz=2.164 按《建筑结构荷载规范》GB50009-2001表 7.5.1 μS：风荷载体型系数，取μS=-1.2或+1.0 按《建筑结构荷载规范》GB50009-2001第7.3.3条 该体型系数分别为一个垂直于幕墙方向向外的荷载值和一个垂直于幕墙方向相里的荷载值，计算时，我们选择最不利的一种荷载进行组合，所以我们在计算时，选-1.2作为我们的计算风荷载体型系数。 μZ：风压高度变化系数，取μZ=0.74 按《建筑结构荷载规范》GB50009-2001表 7.2.1 W0：作用在幕墙上的风荷载基本值 0.45 KN/m2 按《建筑结构荷载规范》GB50009-2001附表 D.4（按50年一遇） WK：作用在幕墙上的风荷载标准值 WK=βgz·μS·μZ·W0=2.164×（-1.2）×0.74×0.45=-0.865 KN/m2（表示负风压），故取WK=-1.0 KN/m2。 2、水平风荷载设计值计算 rW：风荷载分项系数，取rW=1.4 按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条 W：作用在幕墙上的风荷载设计值 W=rW·WK=1.4×1.0=1.4 KN/m2 四、玻璃幕墙承受的水平地震荷载计算 1、玻璃幕墙承受的水平地震荷载标准值计算 αmax：水平地震影响系数最大值，取αmax=0.16（按8度） 按《玻璃幕墙工程技术规范》JGJ102-2003第5.3.4条 βE：动力放大系数，取βE=5.0 按《玻璃幕墙工程技术规范》JGJ102-2003第5.3.4条 qEK：作用在幕墙上的地震荷载标准值计算 qEK=αmax·βE·GGK=0.16×5.0×0.55=0.44 KN/m2 2、玻璃幕墙承受的水平地震荷载设计值计算 rE：地震作用分项系数，取rE=1.3 按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条 qE：作用在幕墙上的地震荷载设计值 qE=rE·qEK=1.3×0.44=0.572 KN/m2 五、荷载...
