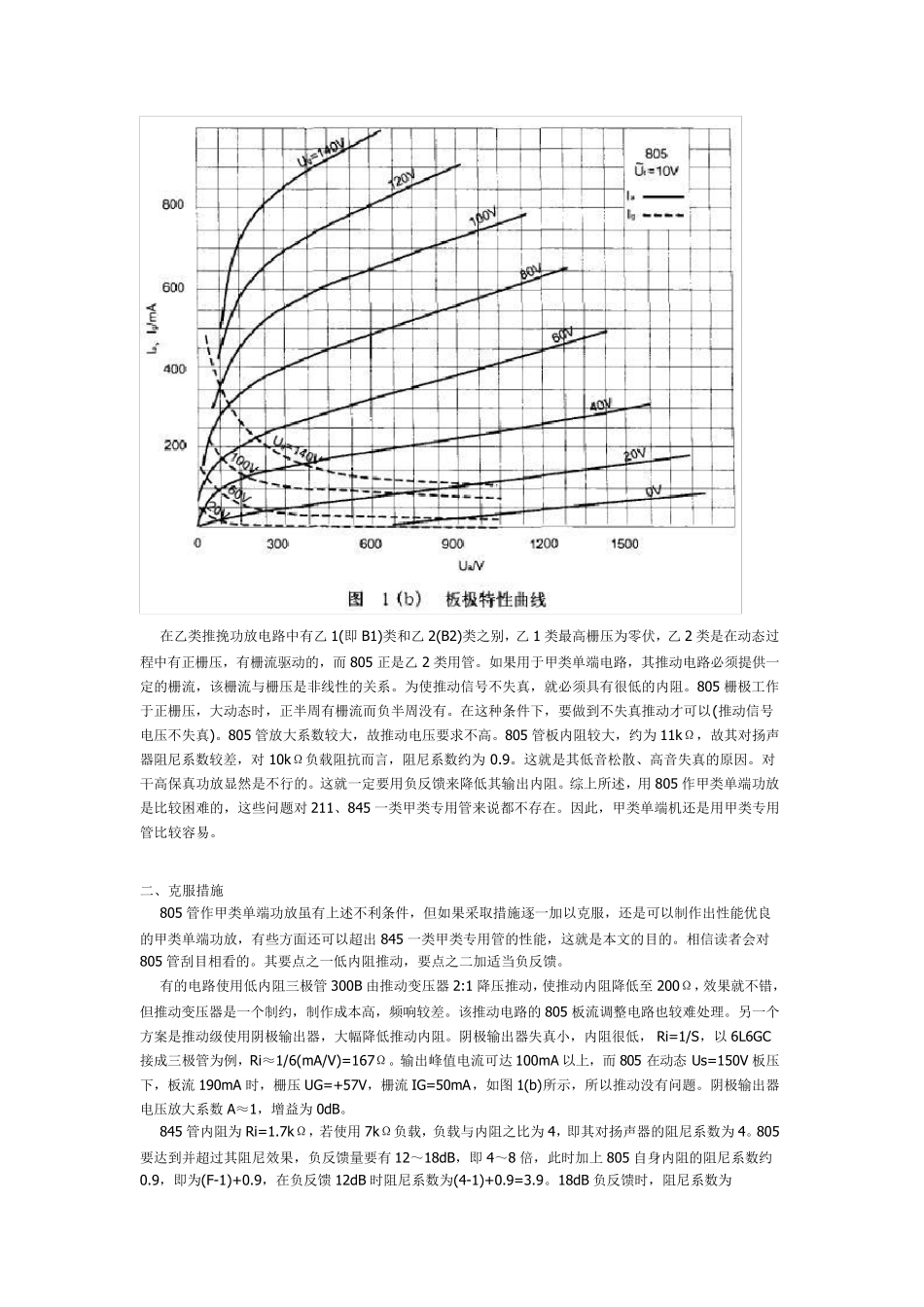

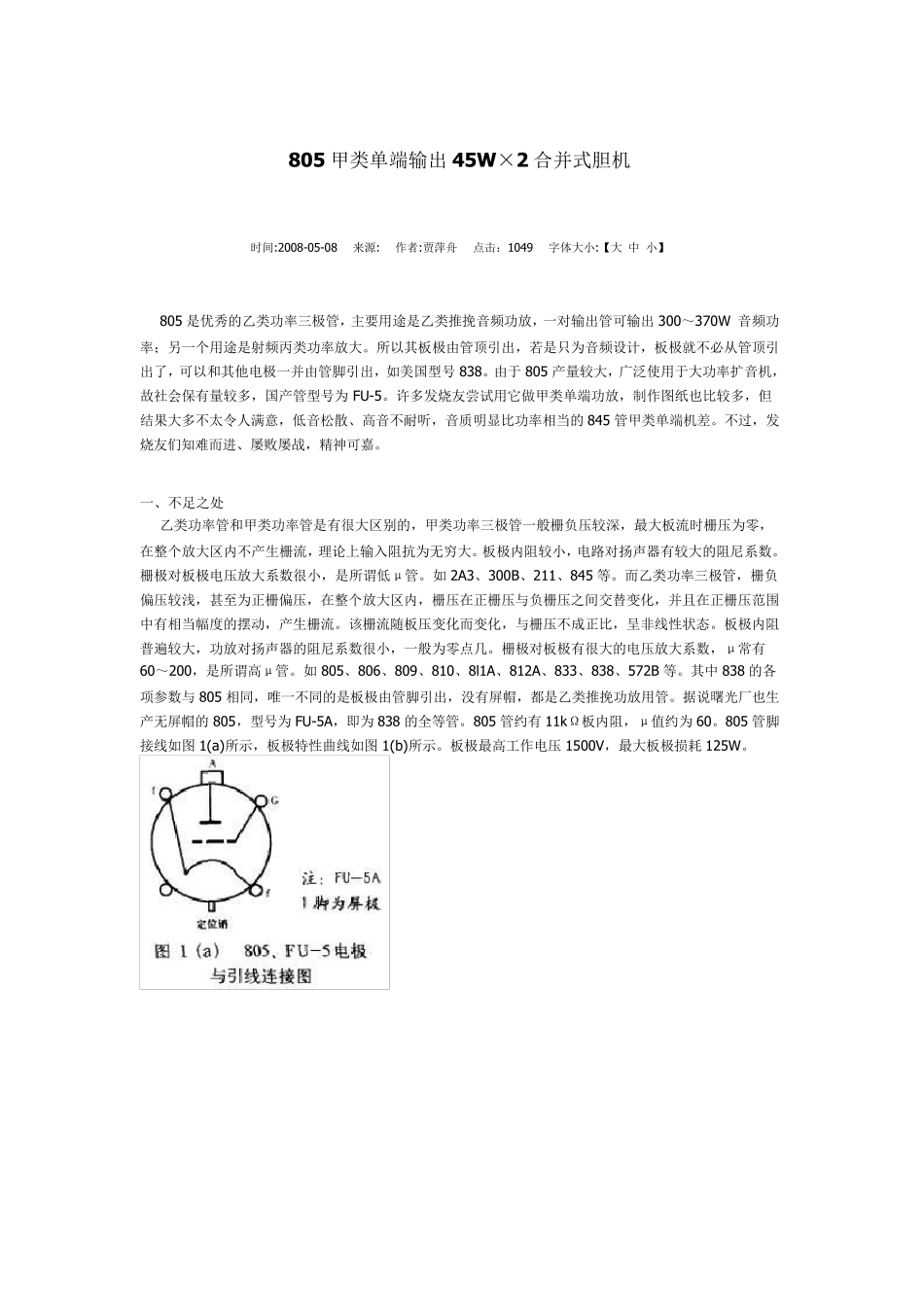

805 甲类单端输出45W ×2 合并式胆机 时间:2008-05-08 来源: 作者:贾萍舟 点击:1049 字体大小:【大 中 小】 805 是优秀的乙类功率三极管,主要用途是乙类推挽音频功放,一对输出管可输出300~370W 音频功率;另一个用途是射频丙类功率放大。所以其板极由管顶引出,若是只为音频设计,板极就不必从管顶引出了,可以和其他电极一并由管脚引出,如美国型号 838。由于 805 产量较大,广泛使用于大功率扩音机,故社会保有量较多,国产管型号为 FU-5。许多发烧友尝试用它做甲类单端功放,制作图纸也比较多,但结果大多不太令人满意,低音松散、高音不耐听,音质明显比功率相当的 845 管甲类单端机差。不过,发烧友们知难而进、屡败屡战,精神可嘉。 一、不足之处 乙类功率管和甲类功率管是有很大区别的,甲类功率三极管一般栅负压较深,最大板流时栅压为零,在整个放大区内不产生栅流,理论上输入阻抗为无穷大。板极内阻较小,电路对扬声器有较大的阻尼系数。栅极对板极电压放大系数很小,是所谓低μ管。如 2A3、300B、211、845 等。而乙类功率三极管,栅负偏压较浅,甚至为正栅偏压,在整个放大区内,栅压在正栅压与负栅压之间交替变化,并且在正栅压范围中有相当幅度的摆动,产生栅流。该栅流随板压变化而变化,与栅压不成正比,呈非线性状态。板极内阻普遍较大,功放对扬声器的阻尼系数很小,一般为零点几。栅极对板极有很大的电压放大系数,μ常有60~200,是所谓高μ管。如 805、806、809、810、8l1A、812A、833、838、572B 等。其中 838 的各项参数与 805 相同,唯一不同的是板极由管脚引出,没有屏帽,都是乙类推挽功放用管。据说曙光厂也生产无屏帽的 805,型号为 FU-5A,即为 838 的全等管。805 管约有 11kΩ板内阻,μ值约为 60。805 管脚接线如图 1(a)所示,板极特性曲线如图 1(b)所示。板极最高工作电压 1500V,最大板极损耗 125W。 在乙类推挽功放电路中有乙1(即B1)类和乙2(B2)类之别,乙1 类最高栅压为零伏,乙2 类是在动态过程中有正栅压,有栅流驱动的,而805 正是乙2 类用管。如果用于甲类单端电路,其推动电路必须提供一定的栅流,该栅流与栅压是非线性的关系。为使推动信号不失真,就必须具有很低的内阻。805 栅极工作于正栅压,大动态时,正半周有栅流而负半周没有。在这种条件下,要做到不失真推动才可以(推动信号电压不失真)。805 管放大系数较大,故推动电压要求不高。805 管...
