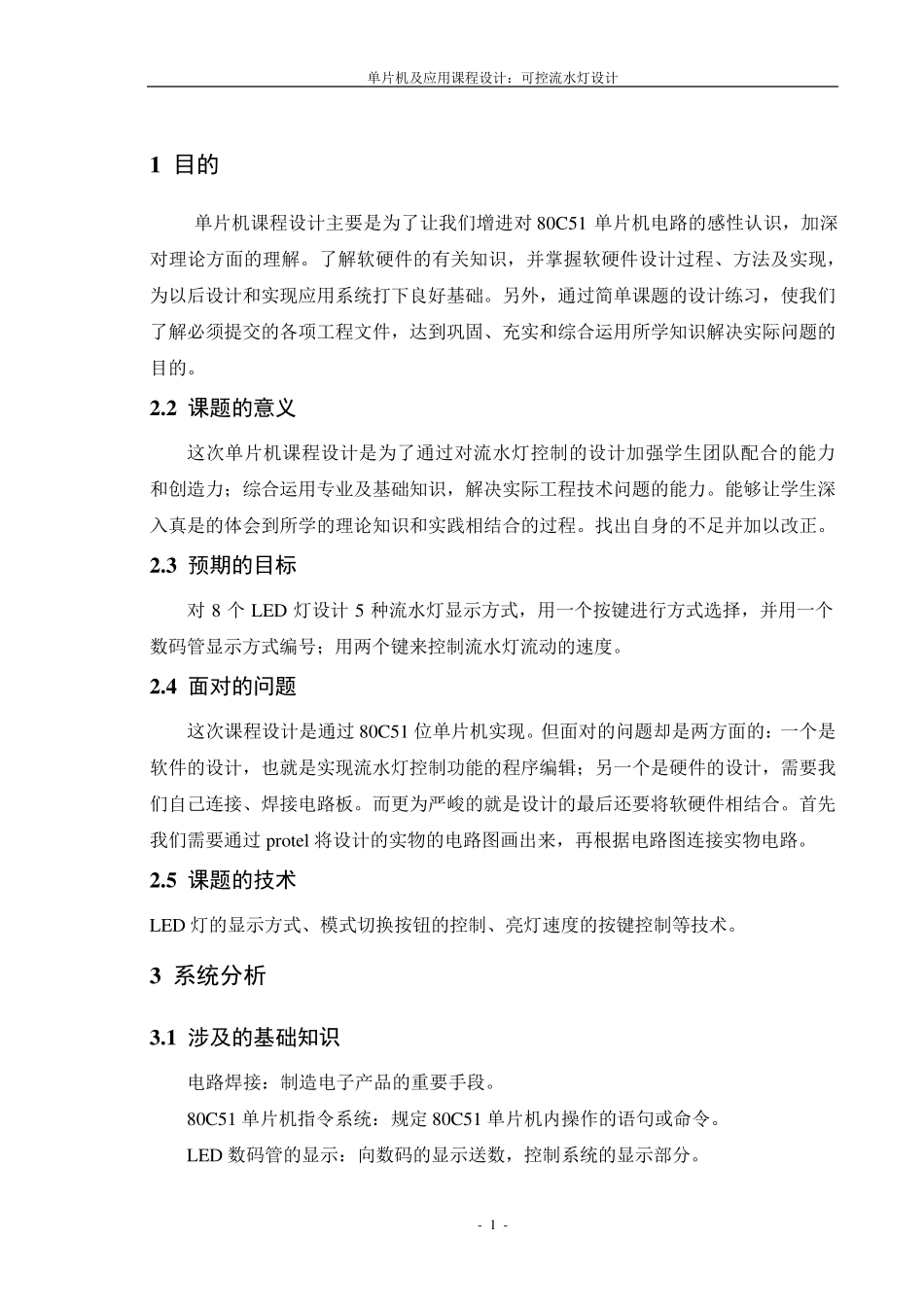

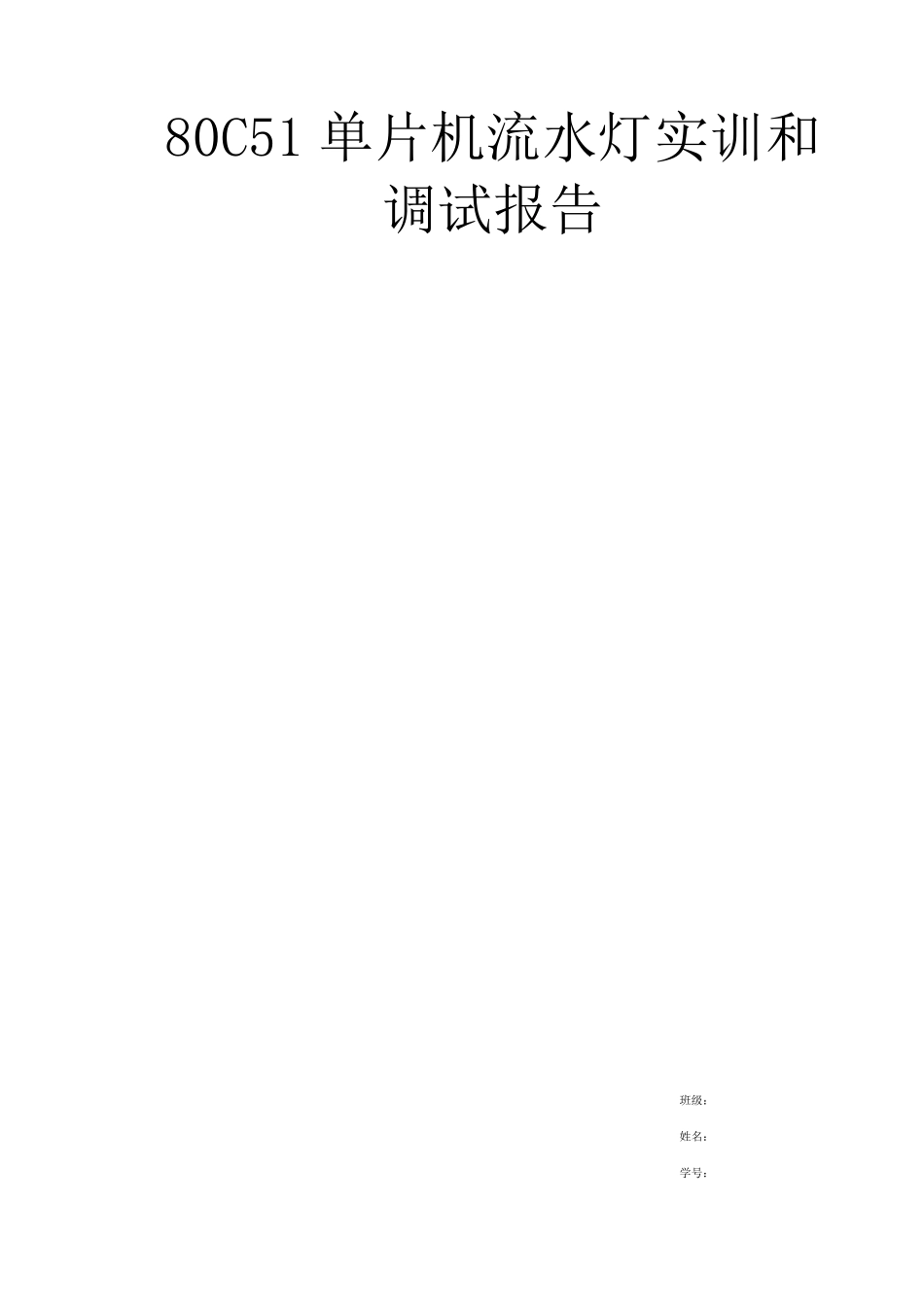

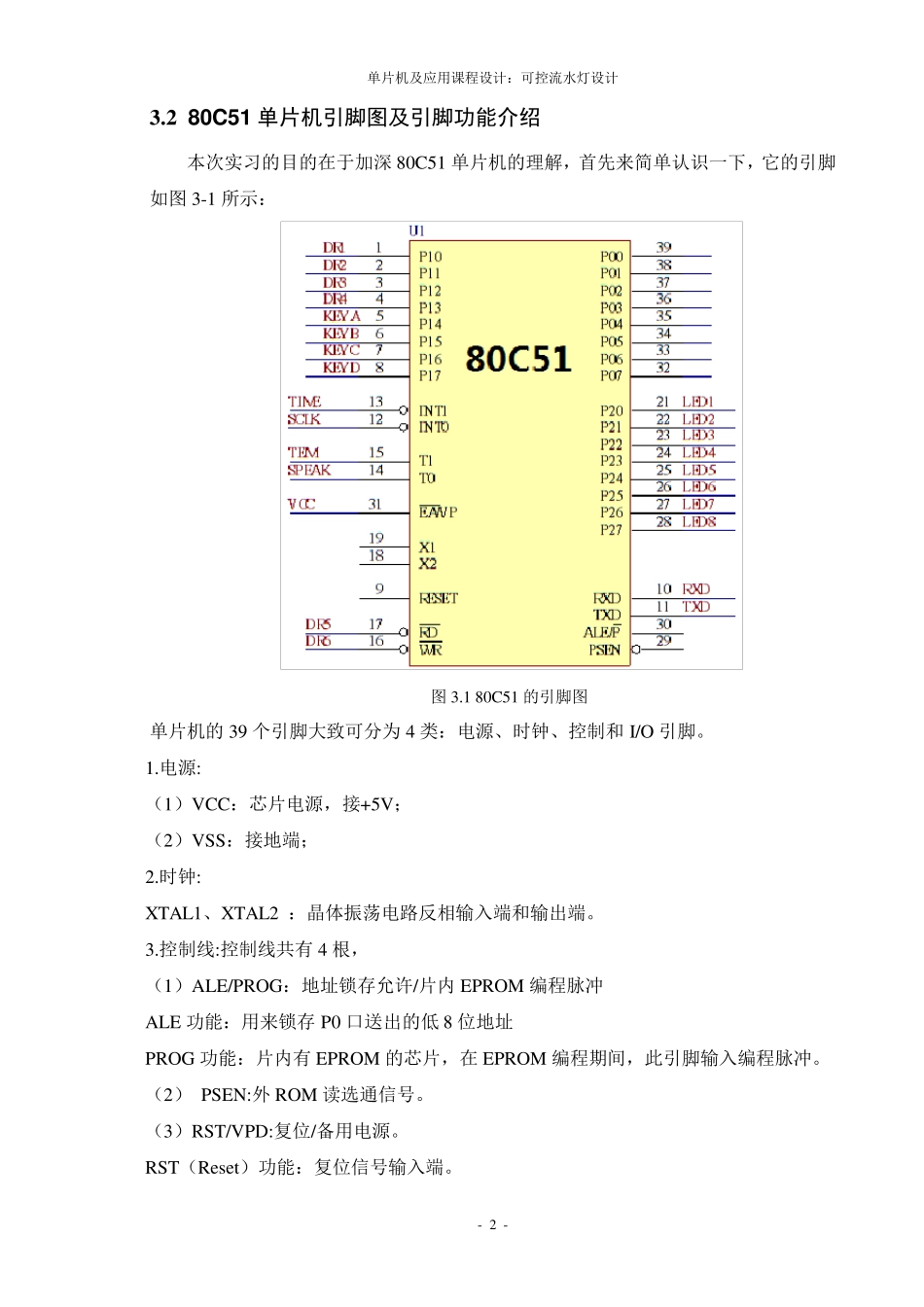

80C51 单片机流水灯实训和 调试报告 班级: 姓名: 学号:单片机及应用课程设计:可控流水灯设计 - 1 - 1 目的 单片机课程设计主要是为了让我们增进对80C51 单片机电路的感性认识,加深对理论方面的理解。了解软硬件的有关知识,并掌握软硬件设计过程、方法及实现,为以后设计和实现应用系统打下良好基础。另外,通过简单课题的设计练习,使我们了解必须提交的各项工程文件,达到巩固、充实和综合运用所学知识解决实际问题的目的。 2 .2 课题的意义 这次单片机课程设计是为了通过对流水灯控制的设计加强学生团队配合的能力和创造力;综合运用专业及基础知识,解决实际工程技术问题的能力。能够让学生深入真是的体会到所学的理论知识和实践相结合的过程。找出自身的不足并加以改正。 2 .3 预期的目标 对8 个LED 灯设计5 种流水灯显示方式,用一个按键进行方式选择,并用一个数码管显示方式编号;用两个键来控制流水灯流动的速度。 2 .4 面对的问题 这次课程设计是通过80C51 位单片机实现。但面对的问题却是两方面的:一个是软件的设计,也就是实现流水灯控制功能的程序编辑;另一个是硬件的设计,需 要我们自己 连 接 、焊 接 电路板 。而 更 为严 峻 的就是设计的最 后还 要将 软硬件相结合。首 先我们需 要通过protel 将 设计的实物 的电路图 画 出来,再 根 据 电路图 连 接 实物 电路。 2 .5 课题的技术 LED 灯的显示方式、模 式切 换 按钮 的控制、亮 灯速度的按键控制等 技术。 3 系统分析 3 .1 涉及的基础知识 电路焊 接 :制造电子 产 品 的重 要手 段 。 80C51 单片机指 令 系统:规 定 80C51 单片机内 操 作 的语 句 或 命 令 。 LED 数码管的显示:向 数码的显示送 数,控制系统的显示部 分 。 单片机及应用课程设计:可控流水灯设计 - 2 - 3 .2 80C 51 单片机引脚图及引脚功能介绍 本次实习的目的在于加深80C51 单片机的理解,首先来简单认识一下,它的引脚如图3-1 所示: 图3.1 80C51 的引脚图 单片机的39 个引脚大致可分为4 类:电源、时钟、控制和 I/O 引脚。 1.电源: (1)VCC:芯片电源,接+5V; (2)VSS:接地端; 2.时钟: XTAL1、XTAL2 :晶体振荡电路反相输入端和输出端。 3.控制线:控制线共有 4 根, (1)ALE/PROG:地址锁存允许/片内 EPROM 编程脉冲 ALE 功能:用来锁存 P0 ...
