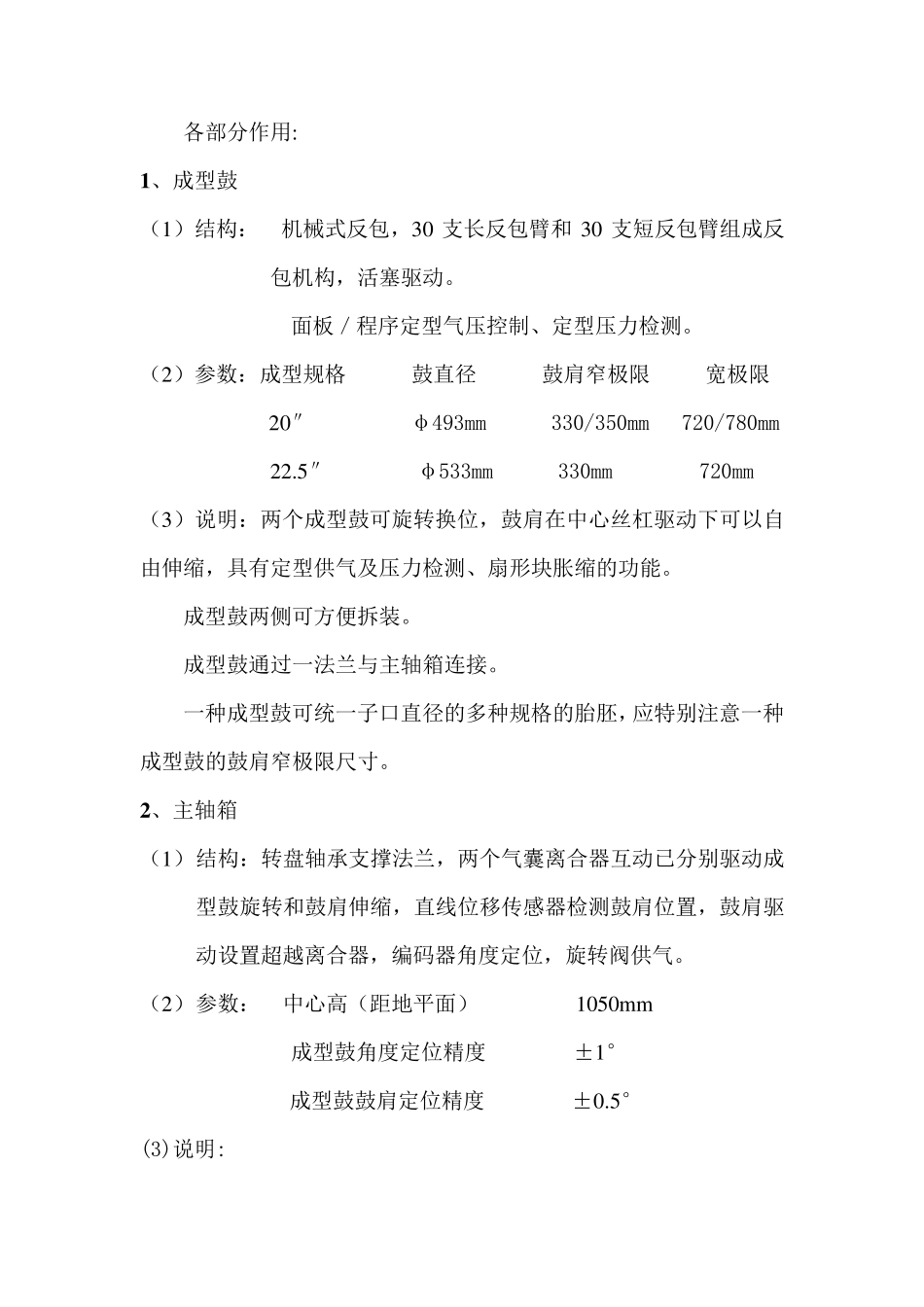

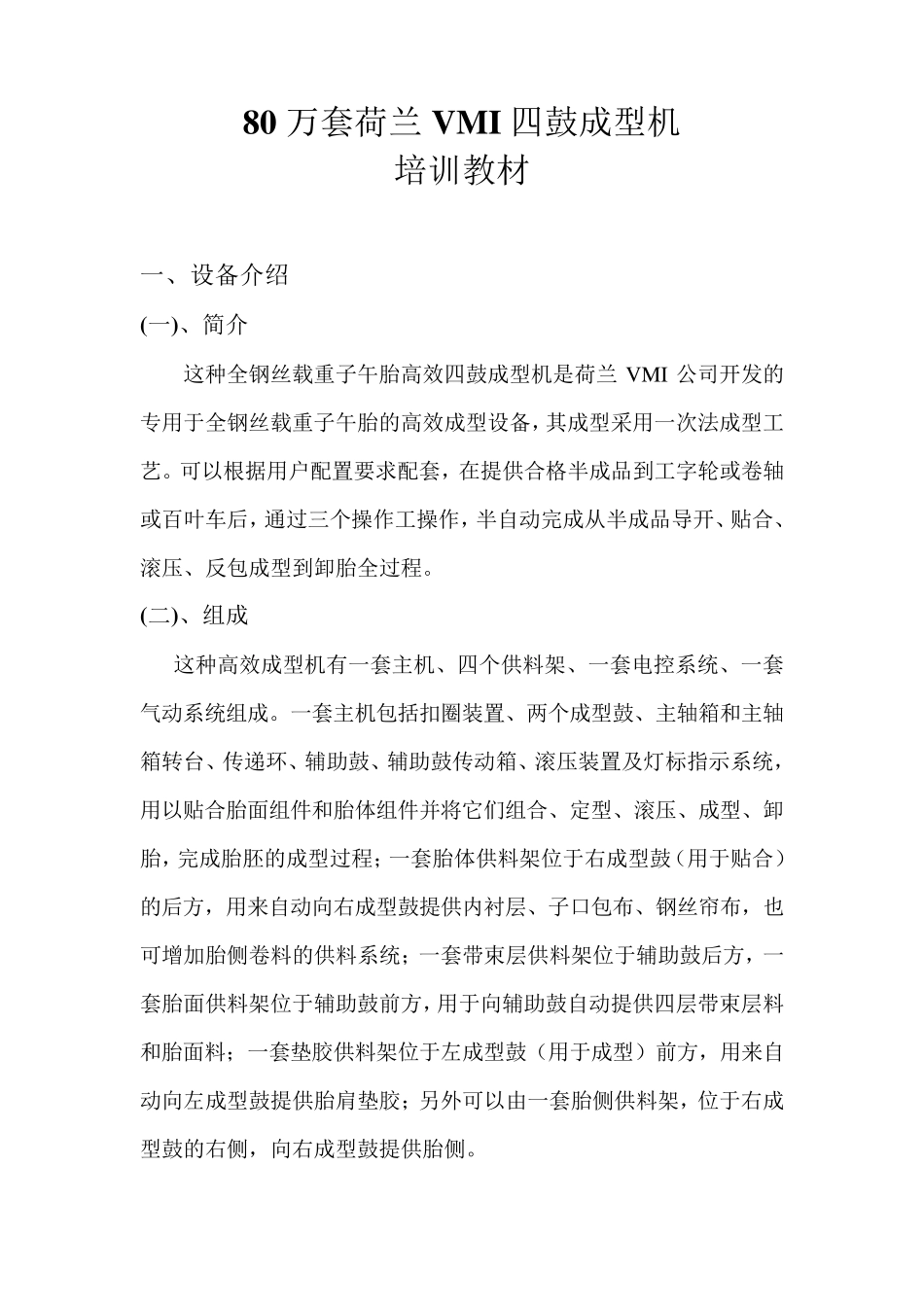

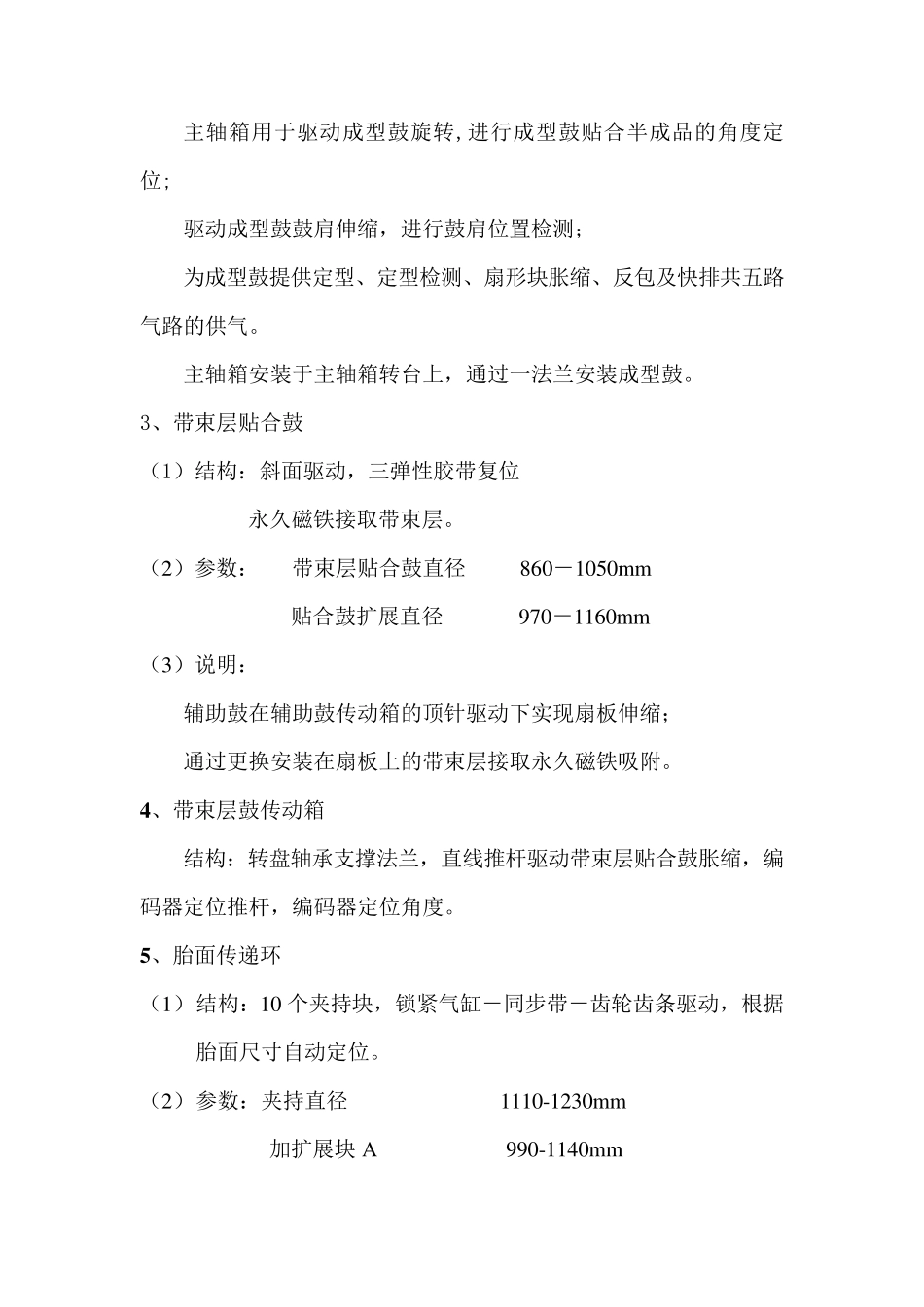

80 万套荷兰VMI 四鼓成型机 培训教材 一、设备介绍 (一)、简介 这种全钢丝载重子午胎高效四鼓成型机是荷兰VMI 公司开发的专用于全钢丝载重子午胎的高效成型设备，其成型采用一次法成型工艺。可以根据用户配置要求配套，在提供合格半成品到工字轮或卷轴或百叶车后，通过三个操作工操作，半自动完成从半成品导开、贴合、滚压、反包成型到卸胎全过程。 (二)、组成 这种高效成型机有一套主机、四个供料架、一套电控系统、一套气动系统组成。一套主机包括扣圈装置、两个成型鼓、主轴箱和主轴箱转台、传递环、辅助鼓、辅助鼓传动箱、滚压装置及灯标指示系统，用以贴合胎面组件和胎体组件并将它们组合、定型、滚压、成型、卸胎，完成胎胚的成型过程；一套胎体供料架位于右成型鼓（用于贴合）的后方，用来自动向右成型鼓提供内衬层、子口包布、钢丝帘布，也可增加胎侧卷料的供料系统；一套带束层供料架位于辅助鼓后方，一套胎面供料架位于辅助鼓前方，用于向辅助鼓自动提供四层带束层料和胎面料；一套垫胶供料架位于左成型鼓（用于成型）前方，用来自动向左成型鼓提供胎肩垫胶；另外可以由一套胎侧供料架，位于右成型鼓的右侧，向右成型鼓提供胎侧。 各 部 分 作 用 : 1 、 成 型 鼓 （ 1） 结 构 ： 机 械 式 反 包 ， 30 支 长 反 包 臂 和30 支 短 反 包 臂 组 成 反包 机 构 ， 活 塞 驱 动 。 面 板 ／ 程 序 定 型 气 压 控 制 、 定 型 压 力 检 测 。 （ 2） 参 数 ： 成 型 规 格 鼓 直 径 鼓 肩 窄 极 限 宽 极 限 20″ φ 493mm 330/350mm 720/780mm 22.5″ φ 533mm 330mm 720mm （ 3） 说 明 ： 两 个 成 型 鼓 可 旋 转 换 位 ， 鼓 肩 在 中 心 丝 杠 驱 动 下 可 以 自由 伸 缩 ， 具 有 定 型 供 气 及 压 力 检 测 、 扇 形 块 胀 缩 的 功 能 。 成 型 鼓 两 侧 可 方 便 拆 装 。 成 型 鼓 通 过 一 法 兰 与 主 轴 箱 连 接 。 一 种 成 型 鼓 可 统 一 子 口 直 径 的 多 种 规 格 的 胎 胚 ， 应 特 别 注 意 一 种成 型 鼓 的 鼓 肩 窄 极 限 尺 寸 。 2 、 主 轴 箱 （ 1） 结 构 ： 转 盘 轴 承 支 撑 法 兰 ， 两 个 气 囊 离 合 器 互 动 已 分 别 驱 动...
