828D数控系统调试步骤

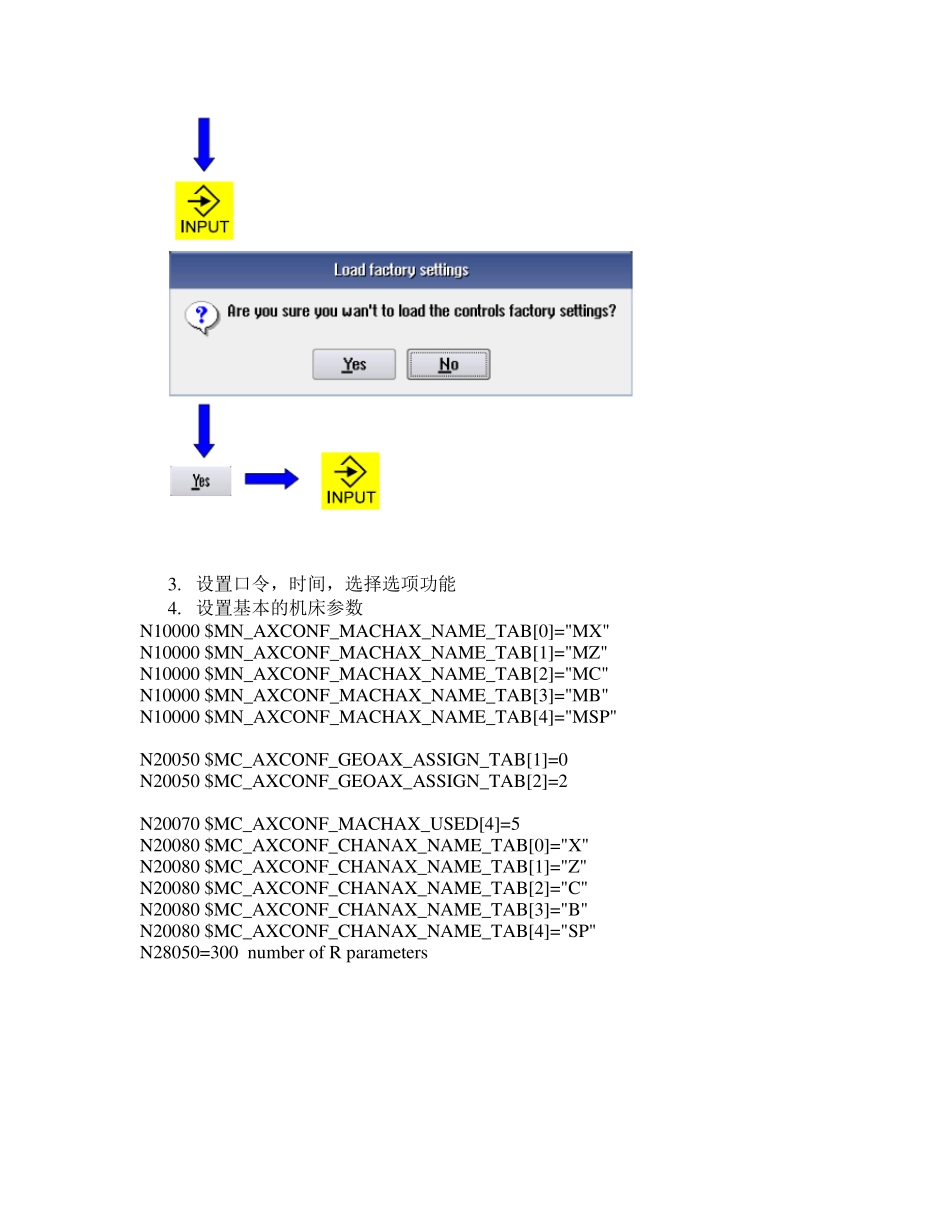

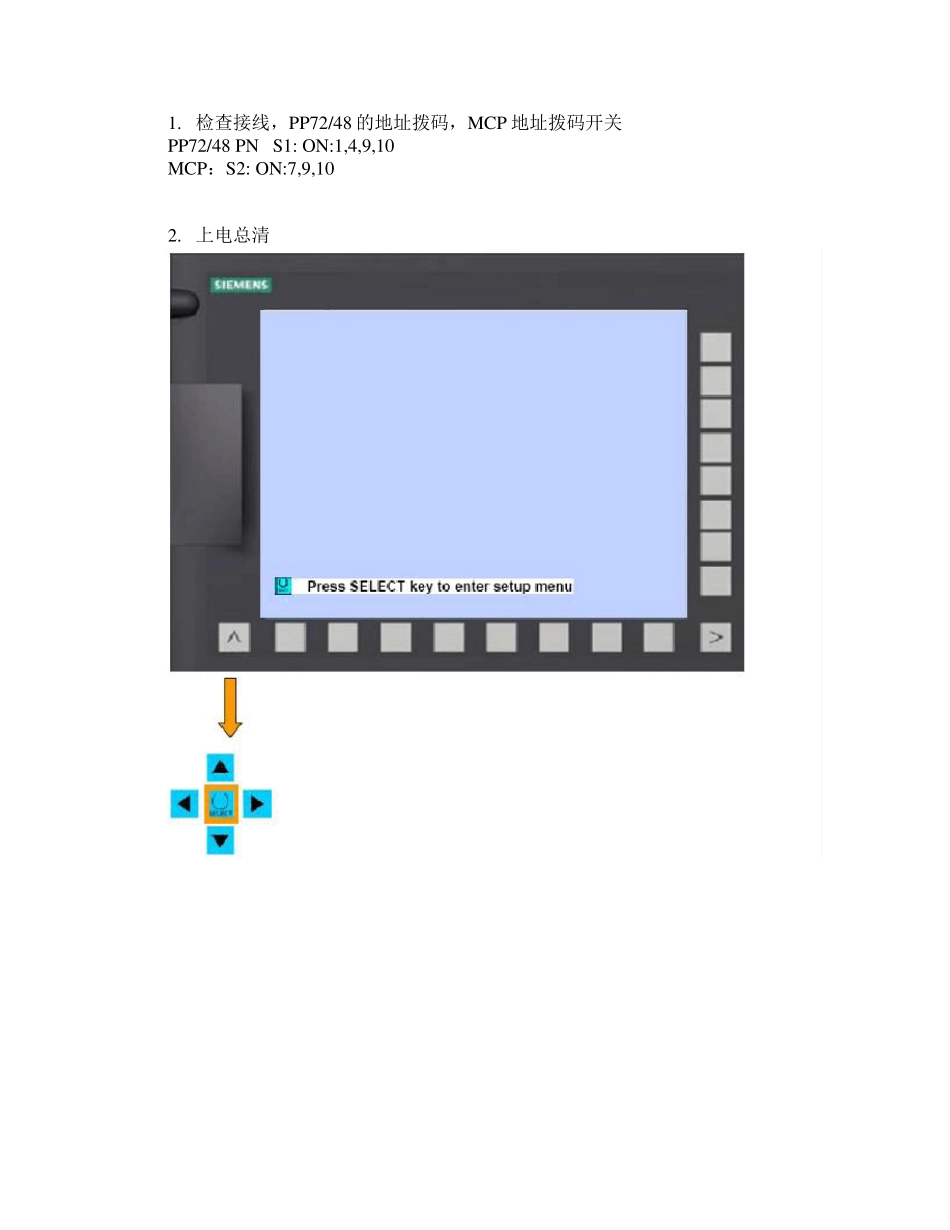

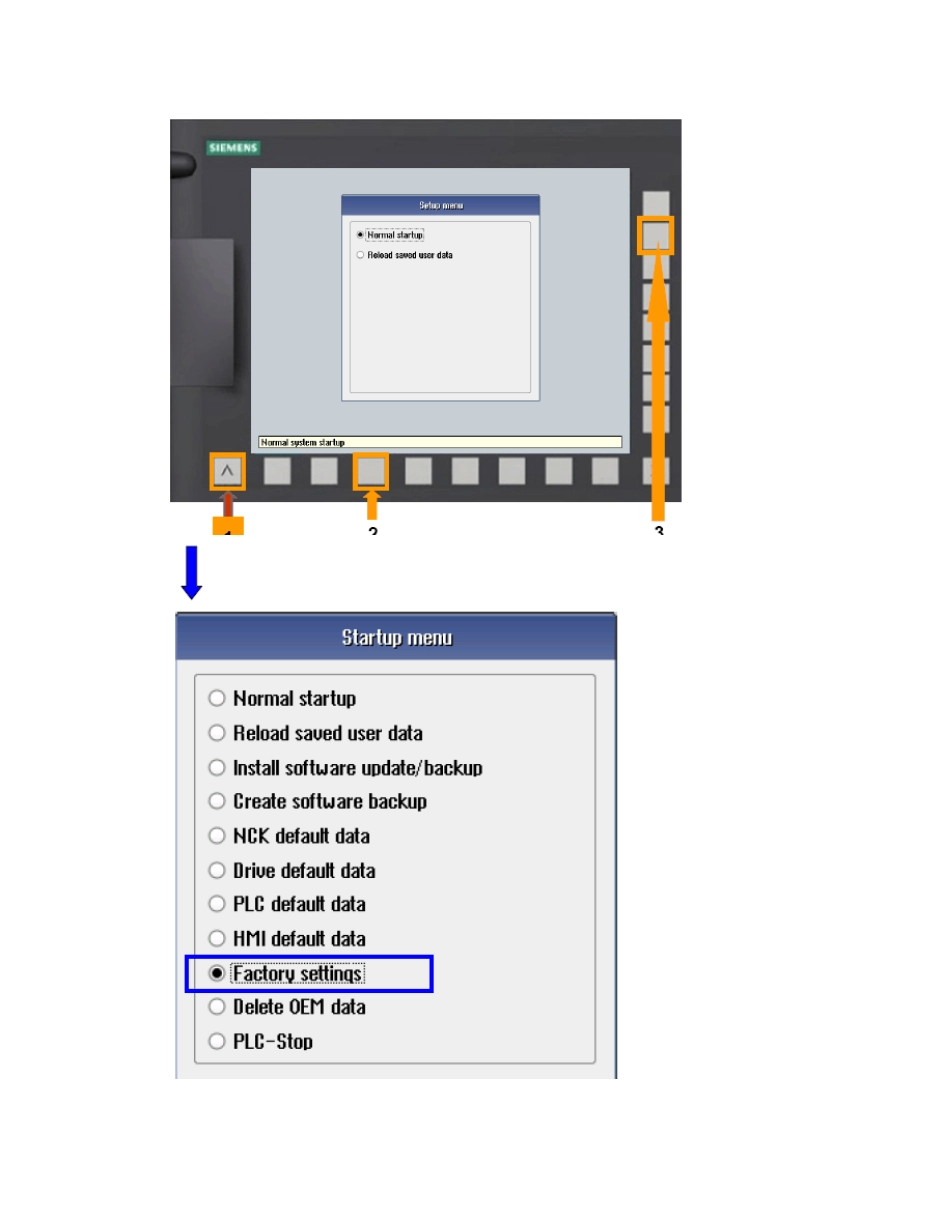

1. 检查接线，PP72/48 的地址拨码，MCP地址拨码开关 PP72/48 PN S1: ON:1,4,9,10 MCP：S2: ON:7,9,10 2. 上电总清 3. 设置口令，时间，选择选项功能 4. 设置基本的机床参数 N10000 $MN_AXCONF_MACHAX_NAME_TAB[0]="MX" N10000 $MN_AXCONF_MACHAX_NAME_TAB[1]="MZ" N10000 $MN_AXCONF_MACHAX_NAME_TAB[2]="MC" N10000 $MN_AXCONF_MACHAX_NAME_TAB[3]="MB" N10000 $MN_AXCONF_MACHAX_NAME_TAB[4]="MSP" N20050 $MC_AXCONF_GEOAX_ASSIGN_TAB[1]=0 N20050 $MC_AXCONF_GEOAX_ASSIGN_TAB[2]=2 N20070 $MC_AXCONF_MACHAX_USED[4]=5 N20080 $MC_AXCONF_CHANAX_NAME_TAB[0]="X" N20080 $MC_AXCONF_CHANAX_NAME_TAB[1]="Z" N20080 $MC_AXCONF_CHANAX_NAME_TAB[2]="C" N20080 $MC_AXCONF_CHANAX_NAME_TAB[3]="B" N20080 $MC_AXCONF_CHANAX_NAME_TAB[4]="SP" N28050=300 nu mber of R parameters 设置Profinet上有效的模块 MD12986[0]=-1 PP72/48 PN MD12986[6]=-1 MCP MD20310 bit9=1 将刀库设为模拟刀库 MD20700=0 5. 只下载MCP 面板控制程序，其他程序不下载。 6. 驱动的调试 7. 检查PLC 输入点、输出点状态，检查接线是否有错误 8. 用户 PLC 程序调试 9. 报警文本的传入 报警文本的初始文件需要在系统中进行创建，创建完初始文件后，拷贝到电脑中进行报警文本的编辑。 PLC 报警文本的传输路径如下图： PLC 报警文本的编辑，在RCS 中找到报警文本，在文件名称上点击右键在弹出的菜单中选择“Open w ith TS Editor”,弹出如上图中的窗口，在上图中的窗口中即可进行PLC 报警文本的编辑。编辑好的报警文本下传到系统中再利用系统中的编辑功能进行报警文本显示颜色的修改。 10. 用户画面easy screen 的传入 (1) 配置文件的拷贝： 通过 RCS 或者 U 盘将文件：cu stom.ini，easy screen.ini，slamconfig.ini，sy stemconfigration.ini 拷贝到目录 Sy stem CF-Card/oem/sinu merik/hmi/cfg (2) 图片文件的拷贝 将图片文件拷贝到 Sy stem CF-Card/oem/sinu merik/hmi/ico/ico640 (3) 画面文件的拷贝 将文件 cu stom.com 拷贝到目录 Sy stem CF-Card/oem/sinu merik/hmi/proj 11. 主轴参数的设置 主轴参数设置，采用虚拟主轴。 30300=1 30310=1 30320=1 30350=1 32000=20 32010=20 JO G 快速 32020=10 JO G 点动速度 35000=1 35100=300 35200= 速度环的加速度 根据变频器的实际加速度进行设置。 36200=330 DB9006.DBD8 给定转速乘倍率得到的速度 DB9006.DBD4 给定转速
