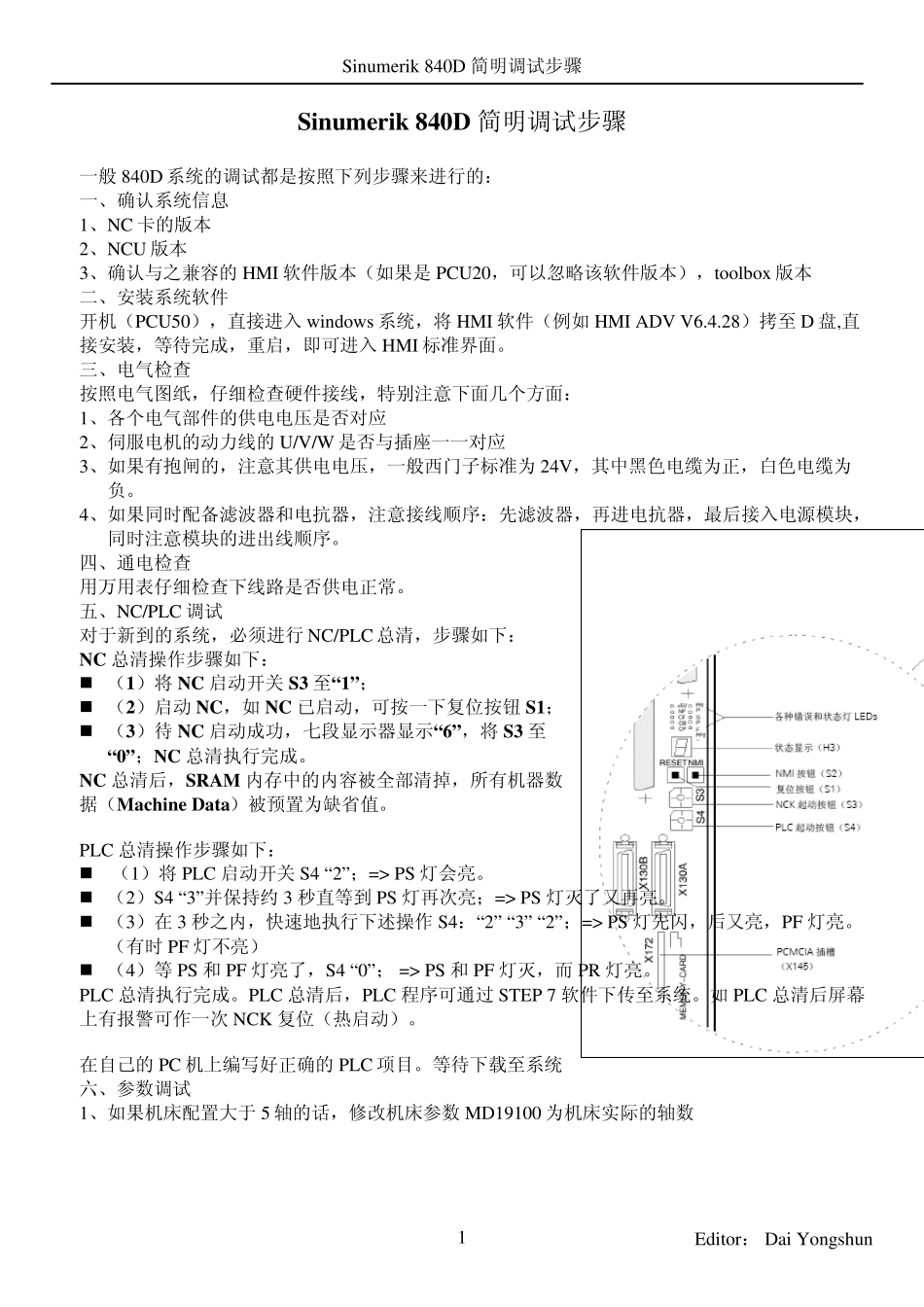

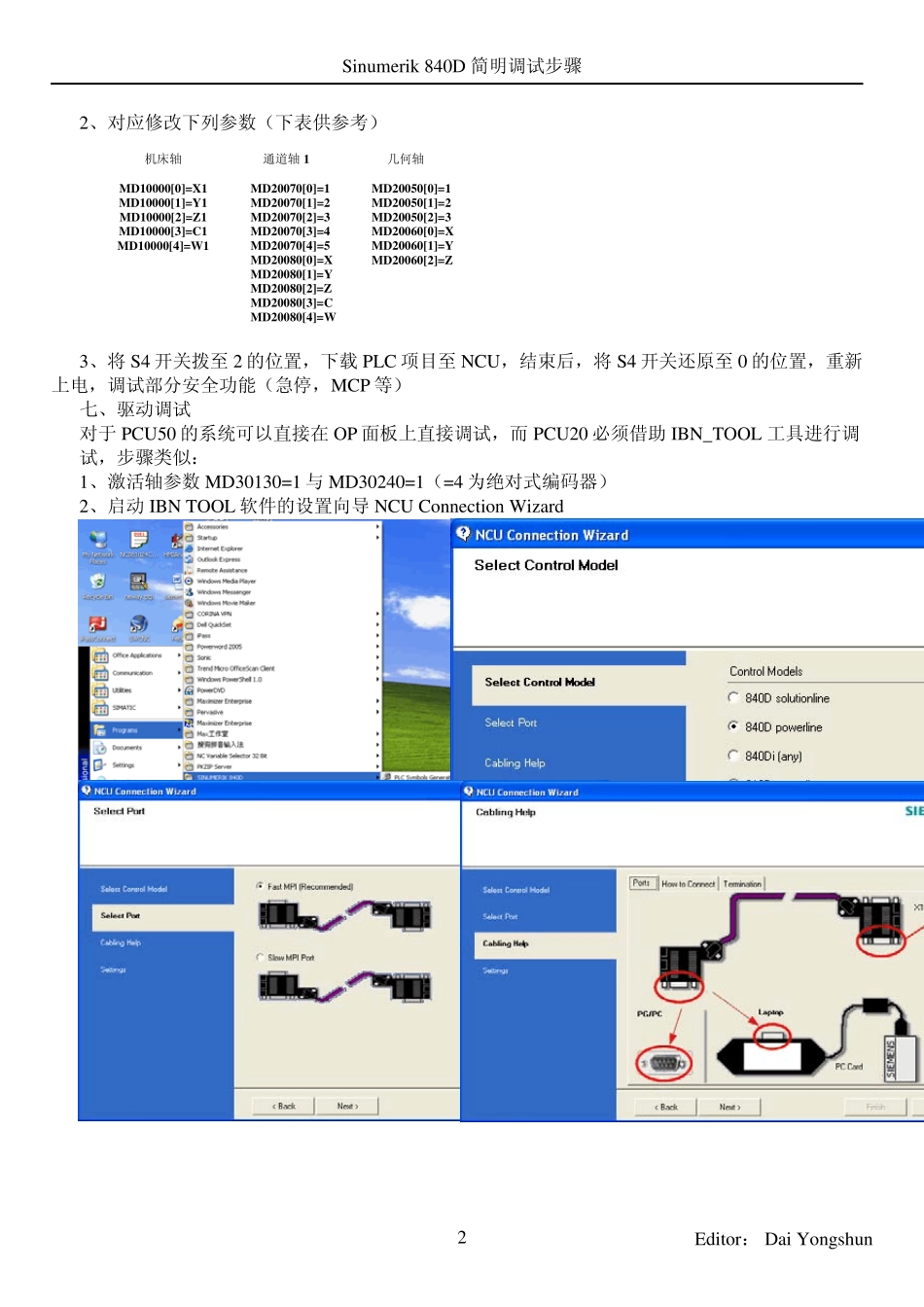

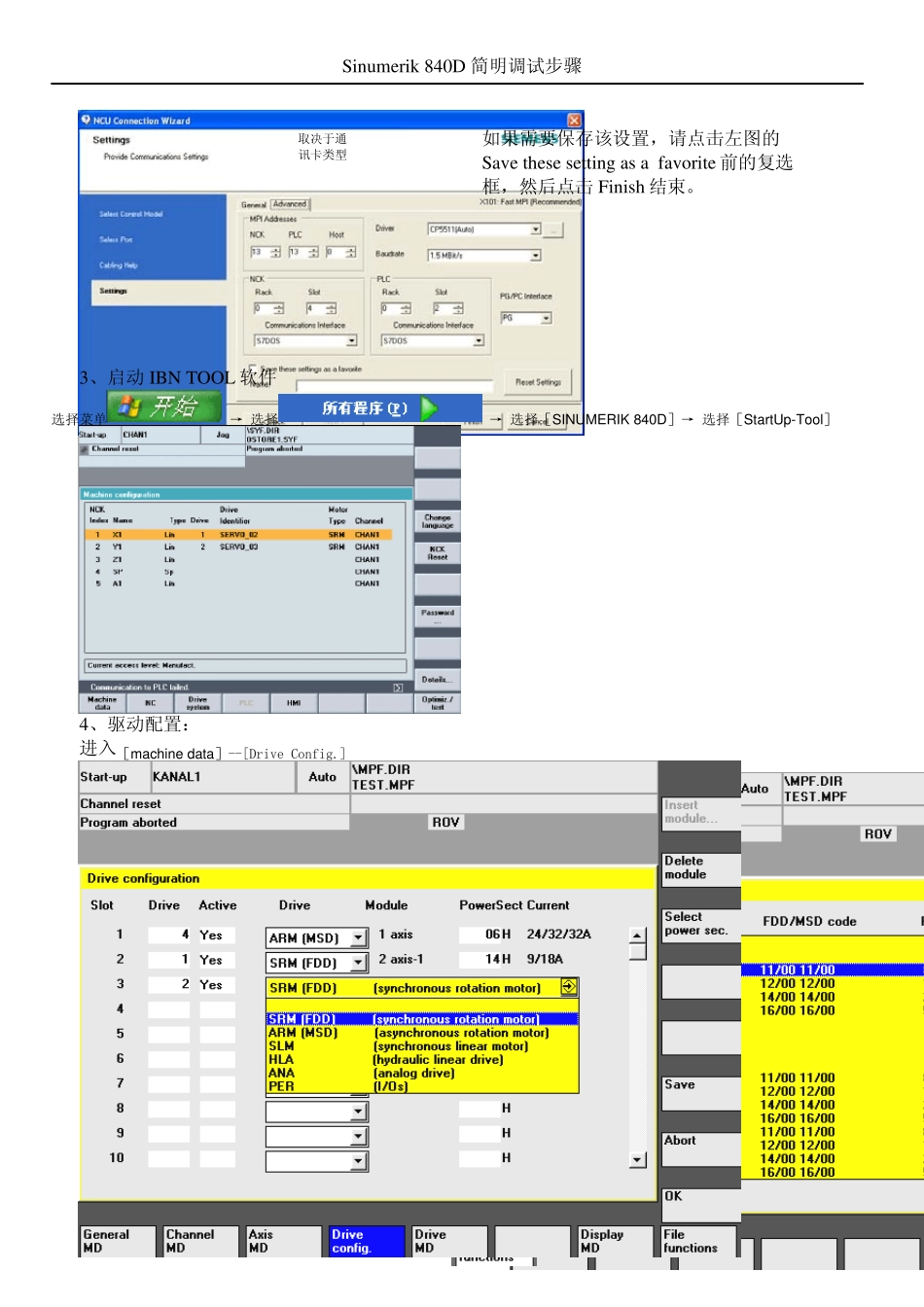

Sinumerik 840D 简明调试步骤 Editor： Dai Yongshun 1Sinumerik 840D 简明调试步骤 一般840D 系统的调试都是按照下列步骤来进行的： 一、确认系统信息 1、NC 卡的版本 2、NCU 版本 3、确认与之兼容的HMI 软件版本（如果是PCU20，可以忽略该软件版本），toolbox 版本 二、安装系统软件 开机（PCU50），直接进入 windows 系统，将 HMI 软件（例如 HMI ADV V6.4.28）拷至 D 盘,直接安装，等待完成，重启，即可进入 HMI 标准界面。 三、电气检查 按照电气图纸，仔细检查硬件接线，特别注意下面几个方面： 1、各个电气部件的供电电压是否对应 2、伺服电机的动力线的U/V/W 是否与插座一一对应 3、如果有抱闸的，注意其供电电压，一般西门子标准为 24V，其中黑色电缆为正，白色电缆为负。 4、如果同时配备滤波器和电抗器，注意接线顺序：先滤波器，再进电抗器，最后接入电源模块，同时注意模块的进出线顺序。 四、通电检查 用万用表仔细检查下线路是否供电正常。 五、NC/PLC 调试 对于新到的系统，必须进行NC/PLC 总清，步骤如下： NC 总清操作步骤如下： （1）将 NC 启动开关 S3 至“1”； （2）启动 NC，如 NC 已启动，可按一下复位按钮 S1； （3）待 NC 启动成功，七段显示器显示“6”，将 S3 至“0”；NC 总清执行完成。 NC 总清后，SRAM 内存中的内容被全部清掉，所有机器数据（Machine Data）被预置为缺省值。 PLC 总清操作步骤如下： （1）将 PLC 启动开关 S4 “2”；=> PS 灯会亮。 （2）S4 “3”并保持约 3 秒直等到 PS 灯再次亮；=> PS 灯灭了又再亮。 （3）在 3 秒之内，快速地执行下述操作 S4：“2” “3” “2”；=> PS 灯先闪，后又亮，PF 灯亮。（有时 PF 灯不亮） （4）等 PS 和 PF 灯亮了，S4 “0”； => PS 和 PF 灯灭，而 PR 灯亮。 PLC 总清执行完成。PLC 总清后，PLC 程序可通过 STEP 7 软件下传至系统。如 PLC 总清后屏幕上有报警可作一次 NCK 复位（热启动）。 在自己的PC 机上编写好正确的PLC 项目。等待下载至系统 六、参数调试 1、如果机床配置大于 5 轴的话，修改机床参数 MD19100 为机床实际的轴数 Sinumerik 840D 简明调试步骤 Editor： Dai Yongshun 22、对应修改下列参数（下表供参考） 3、将 S4 开关拨至 2 的位置，下载 PLC 项目至 NCU...
