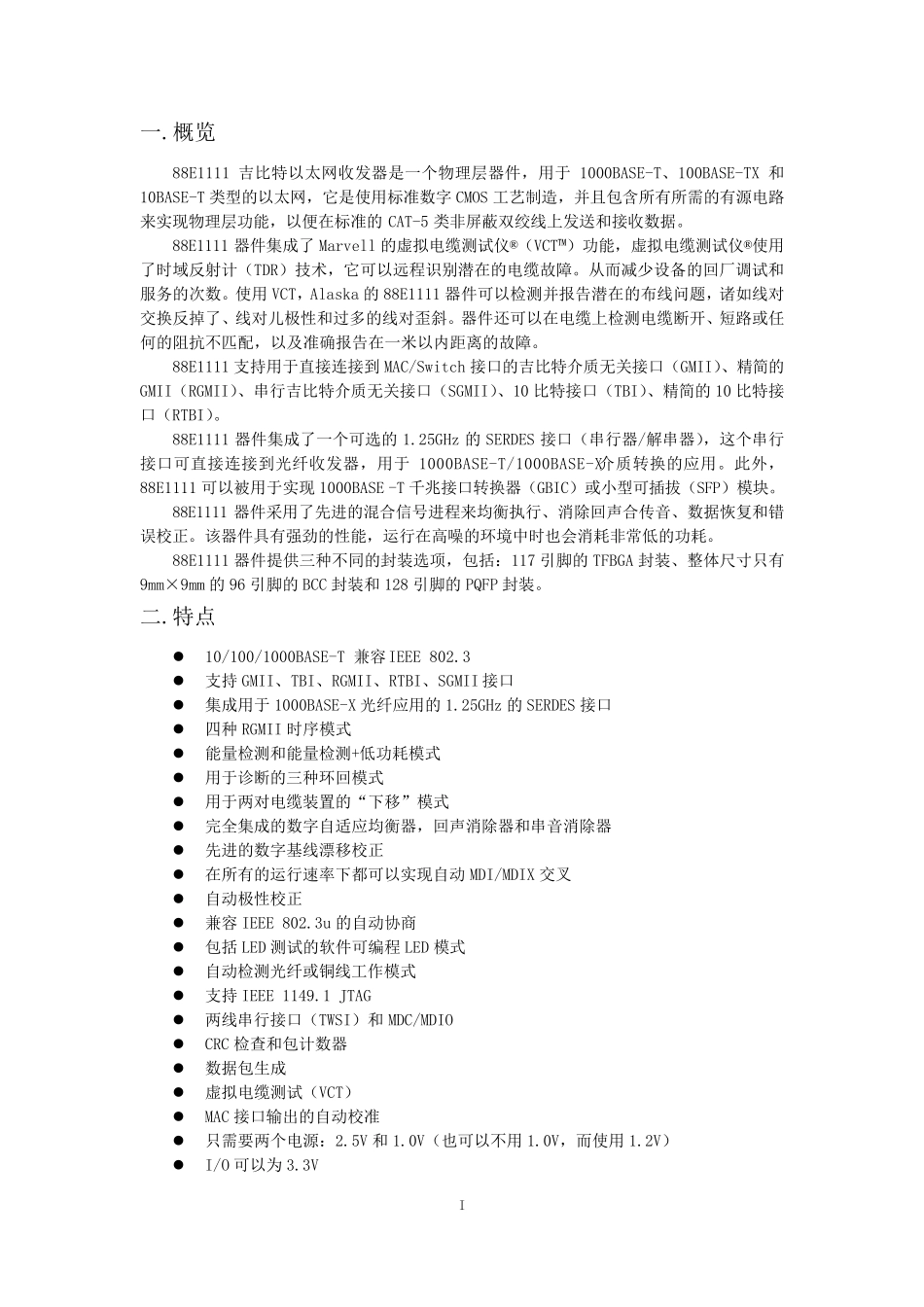

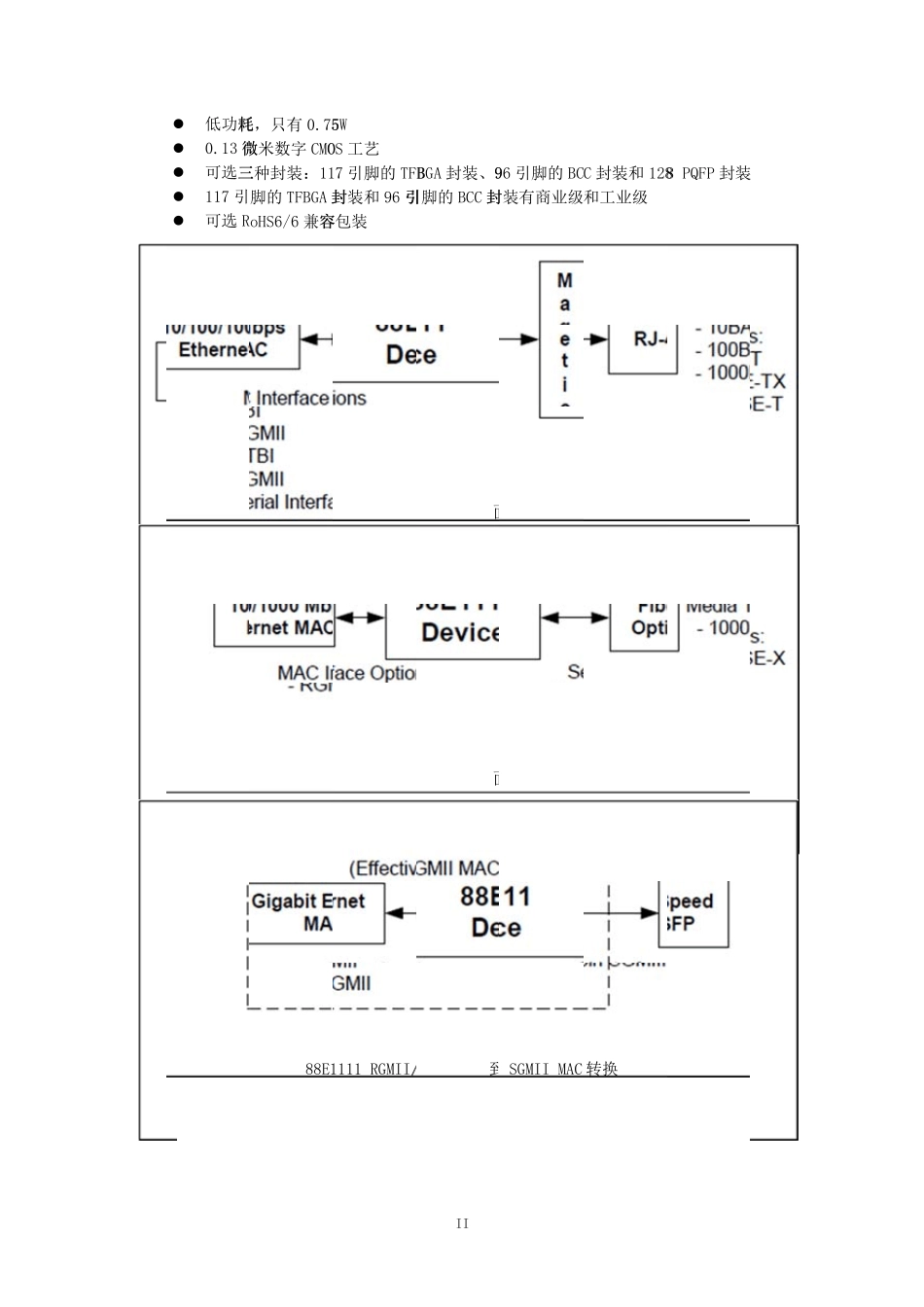

0 88E1111 数据手册 Integrated 10/100/1000 Ultra Gigabit Ethernet Transceiver Younger.li 2013/1/12I 一.概览 88E1111 吉比特以太网收发器是一个物理层器件，用于1000BASE-T、100BASE-TX 和10BASE-T 类型的以太网，它是使用标准数字CMOS 工艺制造，并且包含所有所需的有源电路来实现物理层功能，以便在标准的CAT-5 类非屏蔽双绞线上发送和接收数据。 88E1111 器件集成了Marvell 的虚拟电缆测试仪®（VCT™）功能，虚拟电缆测试仪®使用了时域反射计（TDR）技术，它可以远程识别潜在的电缆故障。从而减少设备的回厂调试和服务的次数。使用VCT，Alaska 的88E1111 器件可以检测并报告潜在的布线问题，诸如线对交换反掉了、线对儿极性和过多的线对歪斜。器件还可以在电缆上检测电缆断开、短路或任何的阻抗不匹配，以及准确报告在一米以内距离的故障。 88E1111 支持用于直接连接到MAC/Switch 接口的吉比特介质无关接口（GMII）、精简的GMII（RGMII）、串行吉比特介质无关接口（SGMII）、10 比特接口（TBI）、精简的10 比特接口（RTBI）。 88E1111 器件集成了一个可选的1.25GHz 的SERDES 接口（串行器/解串器），这个串行接口可直接连接到光纤收发器，用于1000BASE-T/1000BASE-X介质转换的应用。此外，88E1111 可以被用于实现1000BASE -T 千兆接口转换器（GBIC）或小型可插拔（SFP）模块。 88E1111 器件采用了先进的混合信号进程来均衡执行、消除回声合传音、数据恢复和错误校正。该器件具有强劲的性能，运行在高噪的环境中时也会消耗非常低的功耗。 88E1111 器件提供三种不同的封装选项，包括：117 引脚的TFBGA 封装、整体尺寸只有9mm×9mm 的96 引脚的BCC 封装和128 引脚的PQFP 封装。 二.特点 10/100/1000BASE-T 兼容IEEE 802.3 支持GMII、TBI、RGMII、RTBI、SGMII 接口 集成用于1000BASE-X 光纤应用的1.25GHz 的SERDES 接口 四种RGMII 时序模式 能量检测和能量检测+低功耗模式 用于诊断的三种环回模式 用于两对电缆装置的“下移”模式 完全集成的数字自适应均衡器，回声消除器和串音消除器 先进的数字基线漂移校正 在所有的运行速率下都可以实现自动 MDI/MDIX 交叉 自动极性校正 兼容IEEE 802.3u 的自动协商 包括LED 测试的软件可编程 LED 模式 自动检测光纤或铜线工作模式 支持IEEE 1149.1 JTAG ...
