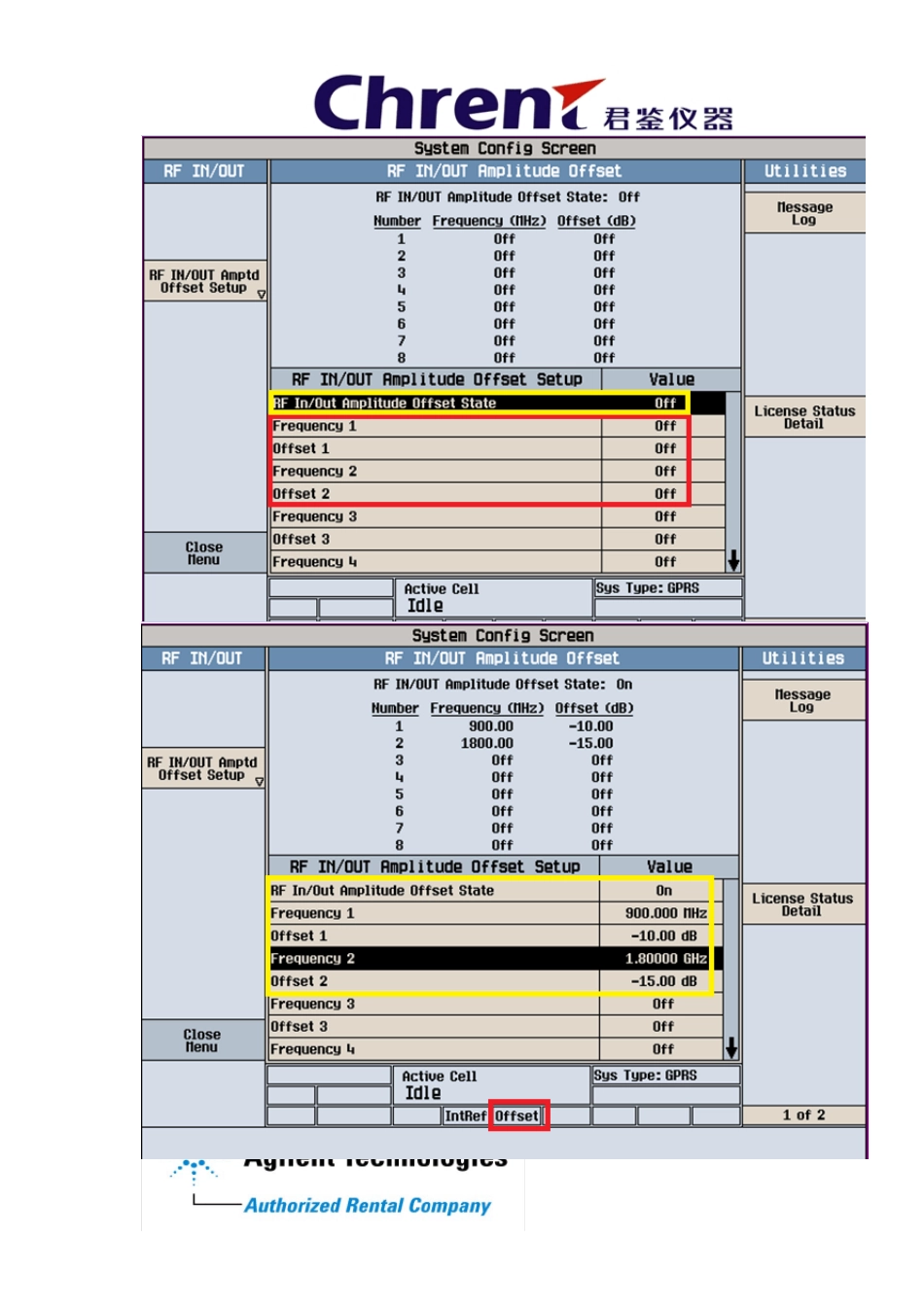

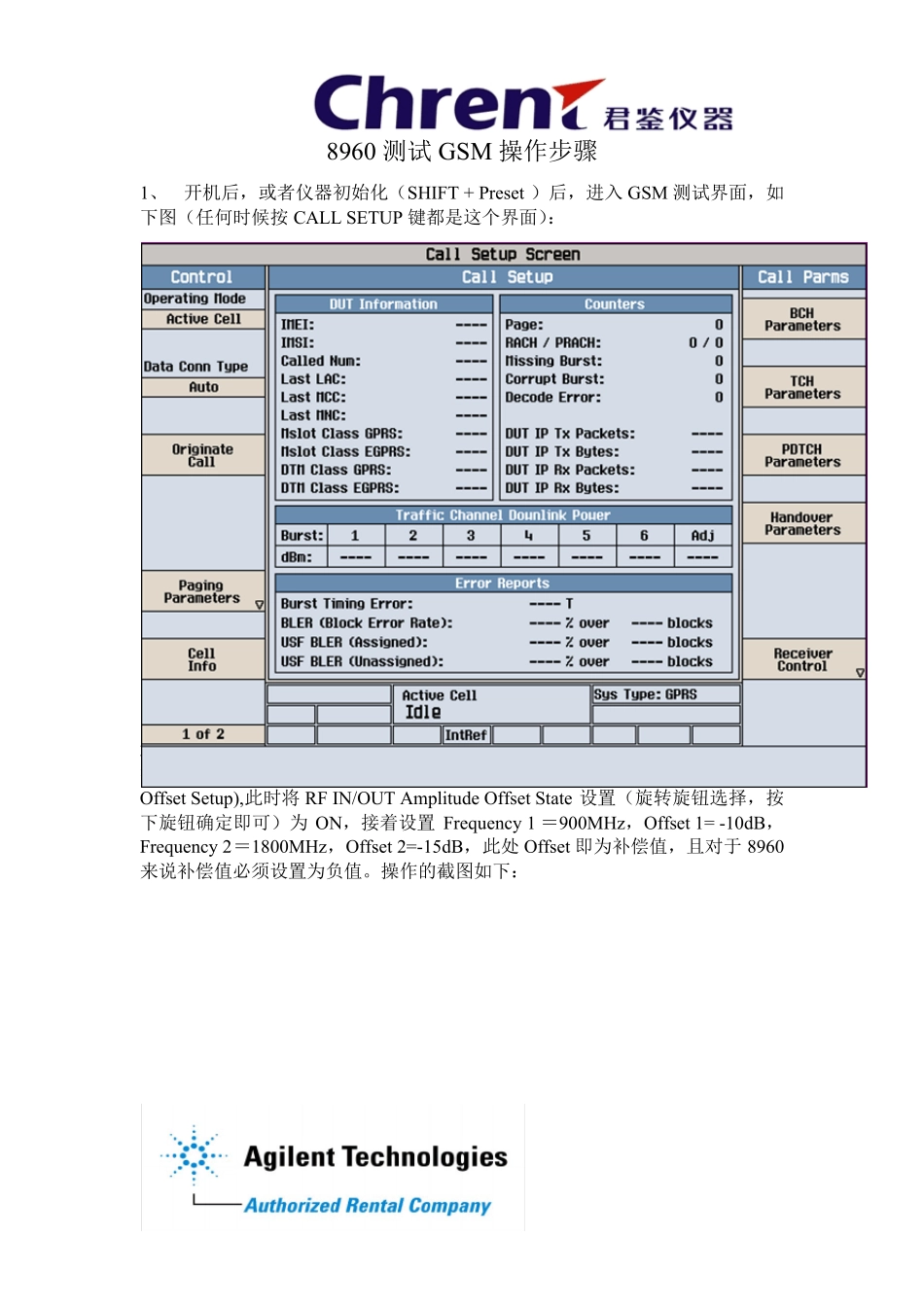

8960 测试GSM 操作步骤 1、 开机后,或者仪器初始化(SHIFT + Preset )后,进入 GSM 测试界面,如下图(任何时候按 CALL SETUP 键都是这个界面): 2、 如果是进行耦合测试,需要对仪器进行补偿设置,其操作如下: 按 SYSTEM CONFIG →F5(RF IN/OUT Amptd Offset) →F2(RF IN/OUT Amptd Offset Setup),此时将 RF IN/OUT Amplitude Offset State 设置(旋转旋钮选择,按下旋钮确定即可)为 ON,接着设置 Frequency 1 =900MHz,Offset 1= -10dB,Frequency 2=1800MHz,Offset 2=-15dB,此处 Offset 即为补偿值,且对于 8960来说补偿值必须设置为负值。操作的截图如下: 此时在仪器面板上会出现Offset字样,它表示仪器进行了补偿设置,如上图红色部分。补偿值的大小需要根据标准手机对仪器进行设置,不一定所有仪器都设置相同的补偿值。 3、 如果直接用射频线将仪器和手机相连,那么不需要设置补偿,或者设置很小的补偿值(比如-0.5dB),本指南以不设置补偿为例。 4、 将手机(含测试白卡)通过射频线与仪器相连,手机开机,等待手机注册,如下图: 5、 此时用仪器呼叫手机按 F3(Originate Call),或者手机呼叫仪器(拨任意号码),仪器和手机将建立连接,在面板下面会出现Connected 即表示仪器和手机已经建立呼叫连接,如下图红色部分: 6、 此时可以开始测试各项性能指标: 按 Measu rement Selection 可以看到各种需要测试的项目,通过旋钮选择相应的测试项目即可。 下面分别说明: 一、测试功率 Transmit Pow er: 更改测试的信道和功率等级的步骤,按 F8(TCH Parameters) 此时可以按 F8 Traffic Band(上图黄色方框表示)更改频带,见下图红色部分: F9 Traffic Channel(上面的红色方框表示)更改信道 PGSM 的信道范围为 0~124 EGSM 的信道范围为 0~124 975 ~1023 DCS 的信道范围为 512~885 PCS 的信道范围为 512~810 在操作中超过范围会提示错误的 F10 MS TX Level(上面的蓝色方框表示)来更改功率等级 PGSM 的功率等级 5~19,功率等级为 5,最高功率为 33dBm,误差范围为±2dB,相邻功率等级功率相差 2dB; EGSM 的功率等级 5~19,功率等级为 5,最高功率为 33dBm,误差范围为±2dB,相邻功率等级功率相差 2dB; DCS 的功率等级 0~15,功率等级为 0,最高功率为 28dBm,误差范围为±2dB,相邻功率等级功率相...
