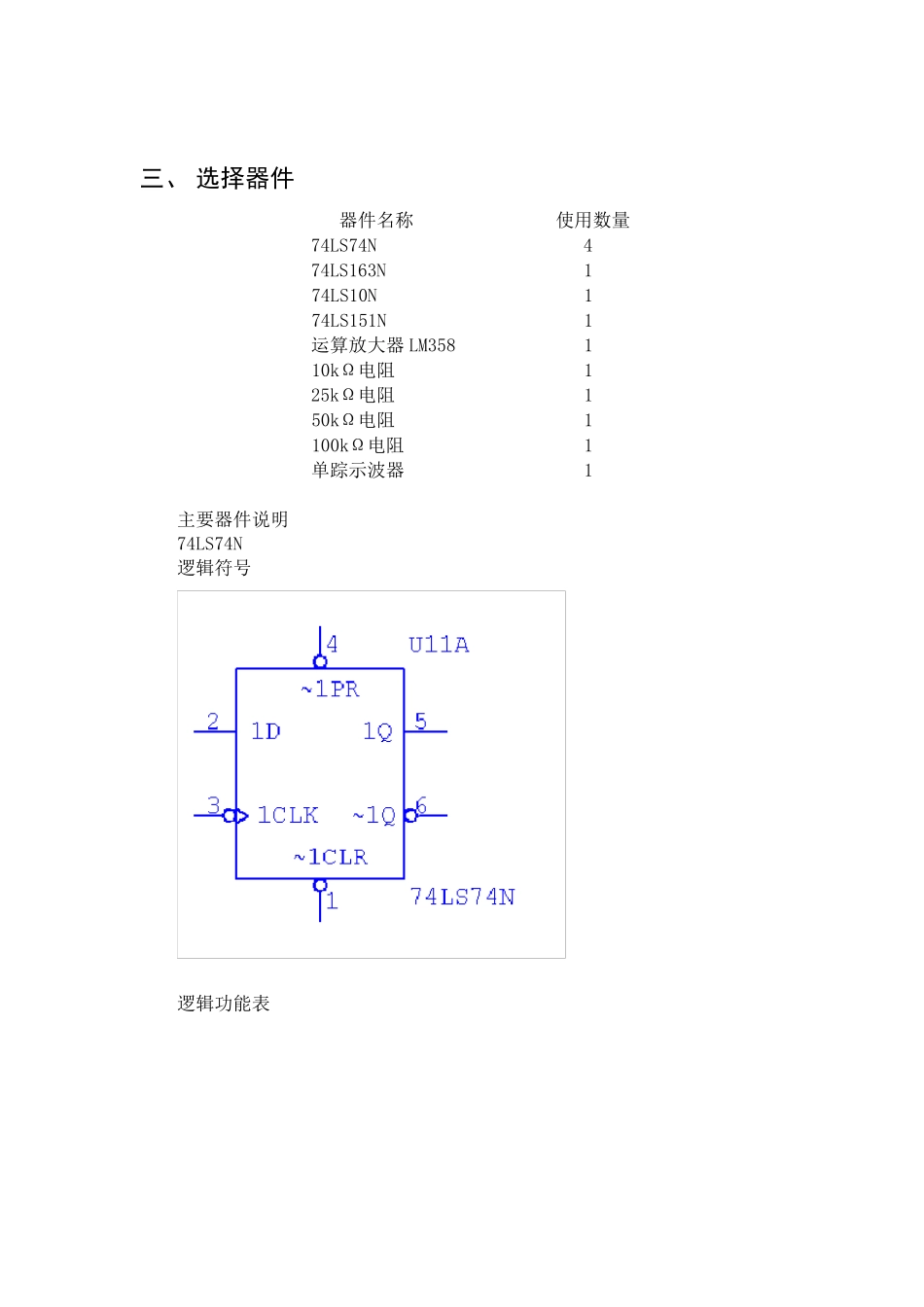

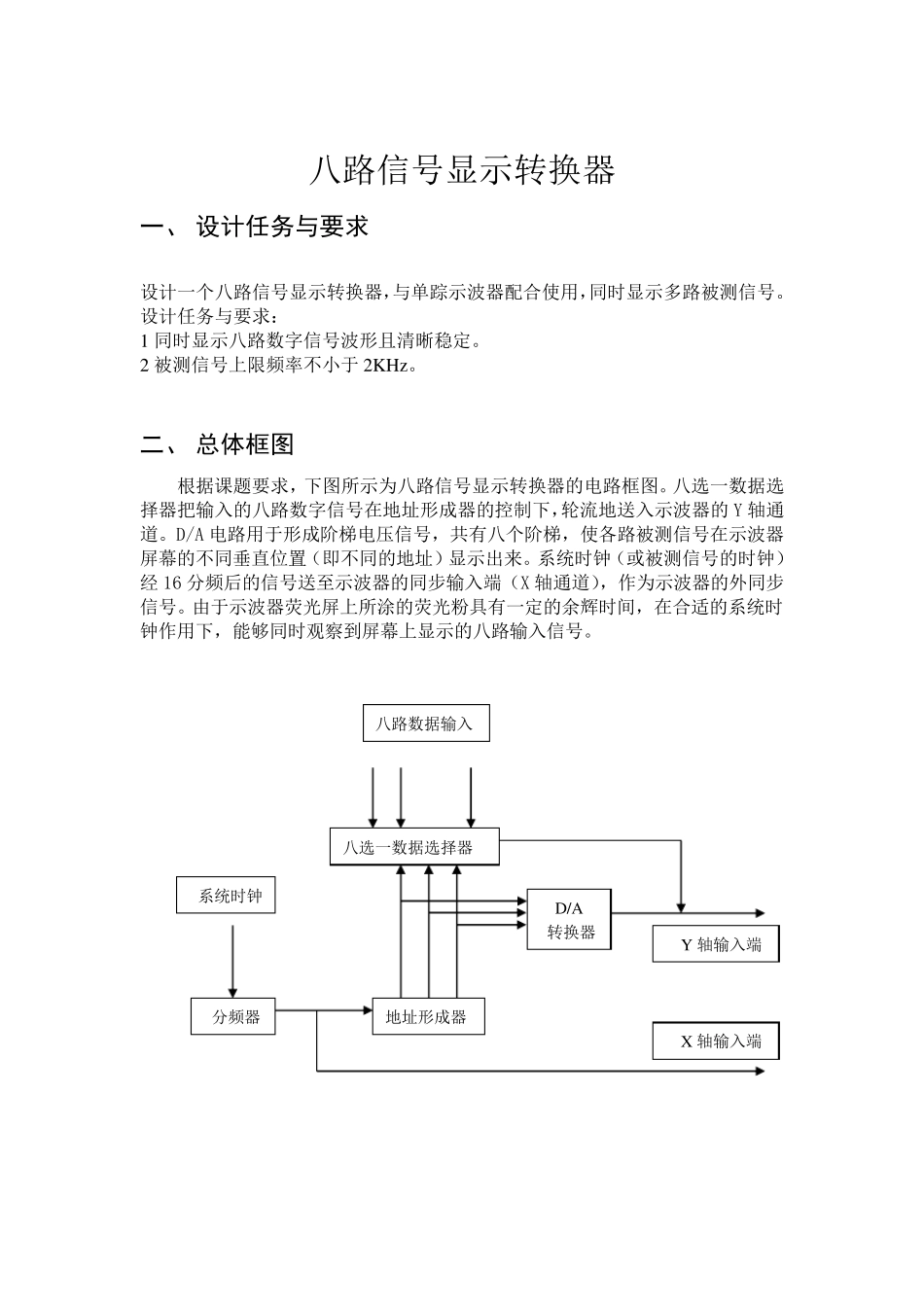

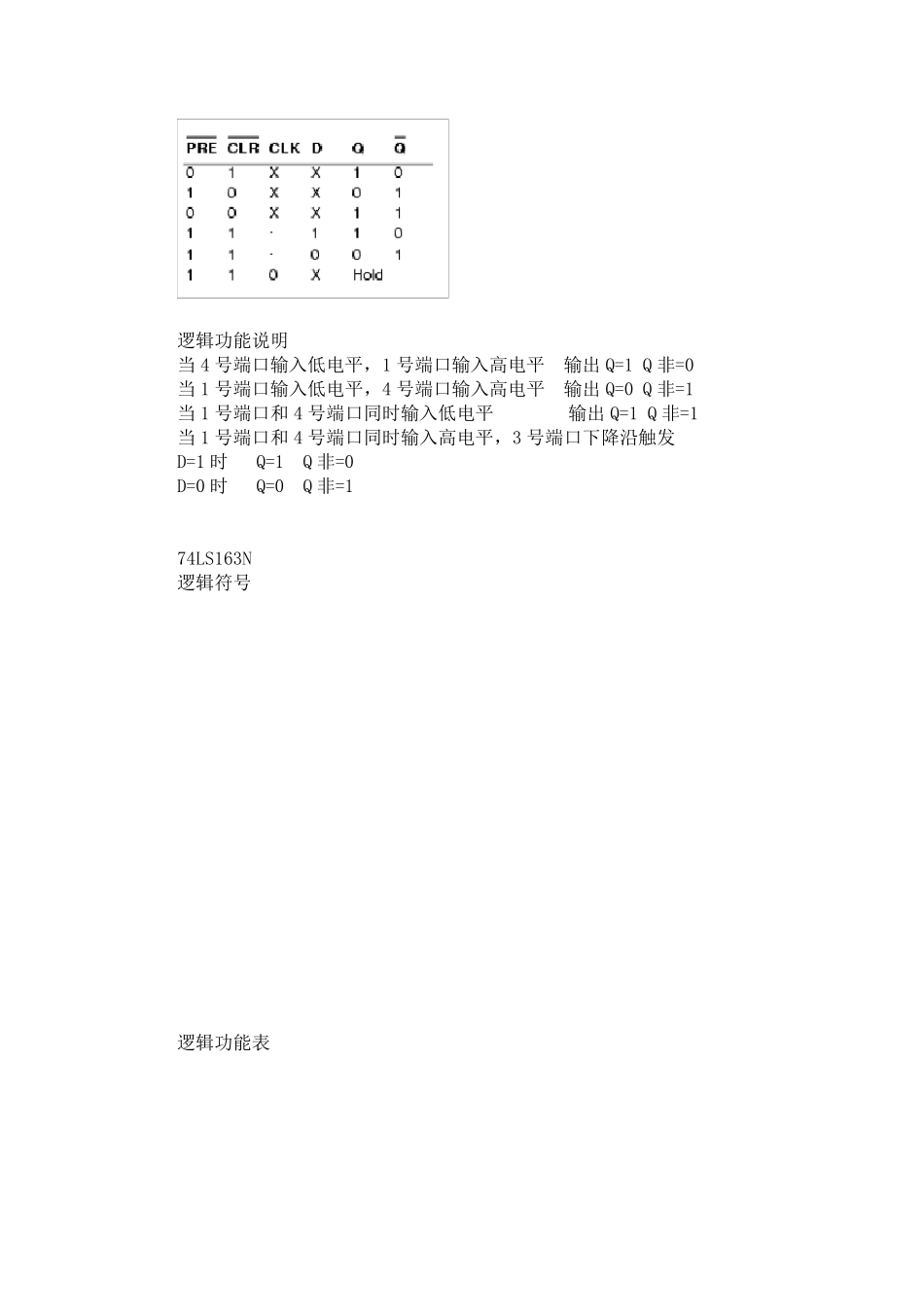

八路信号显示转换器 一、 设计任务与要求 设计一个八路信号显示转换器，与单踪示波器配合使用，同时显示多路被测信号。 设计任务与要求： 1 同时显示八路数字信号波形且清晰稳定。 2 被测信号上限频率不小于 2KHz。 二、 总体框图 根据课题要求，下图所示为八路信号显示转换器的电路框图。八选一数据选择器把输入的八路数字信号在地址形成器的控制下，轮流地送入示波器的 Y 轴通道。D/A 电路用于形成阶梯电压信号，共有八个阶梯，使各路被测信号在示波器屏幕的不同垂直位置（即不同的地址）显示出来。系统时钟（或被测信号的时钟）经 16 分频后的信号送至示波器的同步输入端（X 轴通道），作为示波器的外同步信号。由于示波器荧光屏上所涂的荧光粉具有一定的余辉时间，在合适的系统时钟作用下，能够同时观察到屏幕上显示的八路输入信号。 八选一数据选择器 地址形成器 D/A 转换器 分频器 系统时钟 Y 轴输入端 X 轴输入端 八路数据输入 三、 选择器件 器件名称 使用数量 74LS74N 4 74LS163N 1 74LS10N 1 74LS151N 1 运算放大器LM358 1 10kΩ电阻 1 25kΩ电阻 1 50kΩ电阻 1 100kΩ电阻 1 单踪示波器 1 主要器件说明 74LS74N 逻辑符号 逻辑功能表 逻辑功能说明 当4 号端口输入低电平，1 号端口输入高电平 输出Q=1 Q 非=0 当1 号端口输入低电平，4 号端口输入高电平 输出Q=0 Q 非=1 当1 号端口和4 号端口同时输入低电平 输出Q=1 Q 非=1 当1 号端口和4 号端口同时输入高电平，3 号端口下降沿触发 D=1 时 Q=1 Q 非=0 D=0 时 Q=0 Q 非=1 74LS163N 逻辑符号 逻辑功能表 逻辑功能说明 清零端输入低电平，CP 脉冲下降沿触发，输出全为0。 清零端输入高电平，预置端输入低电平，CP 脉冲下降沿触发 输出QA=A QB=B QC=C QD=D。 清零端、预置端输入高电平，ENT、ENP 输入高电平，CP 脉冲下降沿触发电路计数，没词加 1。 清零端、预置端输入高电平，ENT、ENP 一个输入高电平，一个输入低电平，输出保持不变。 74LS10N 逻辑符号 逻辑功能表 逻辑功能说明 输出Y=ABC 输入全为1，输出为0。 74LS151N 逻辑符号 逻辑功能表 逻辑功能说明 使能端输入高电平，输入端Y=0 W=1 使能端输入低电平，输出端Y 的信号为CBA 最小项的输入端的信号，W 为Y的互补信号。 四、 功能模块 1、分频器 分频电路 模块功能 此模块将系统信号频率分成 ...
