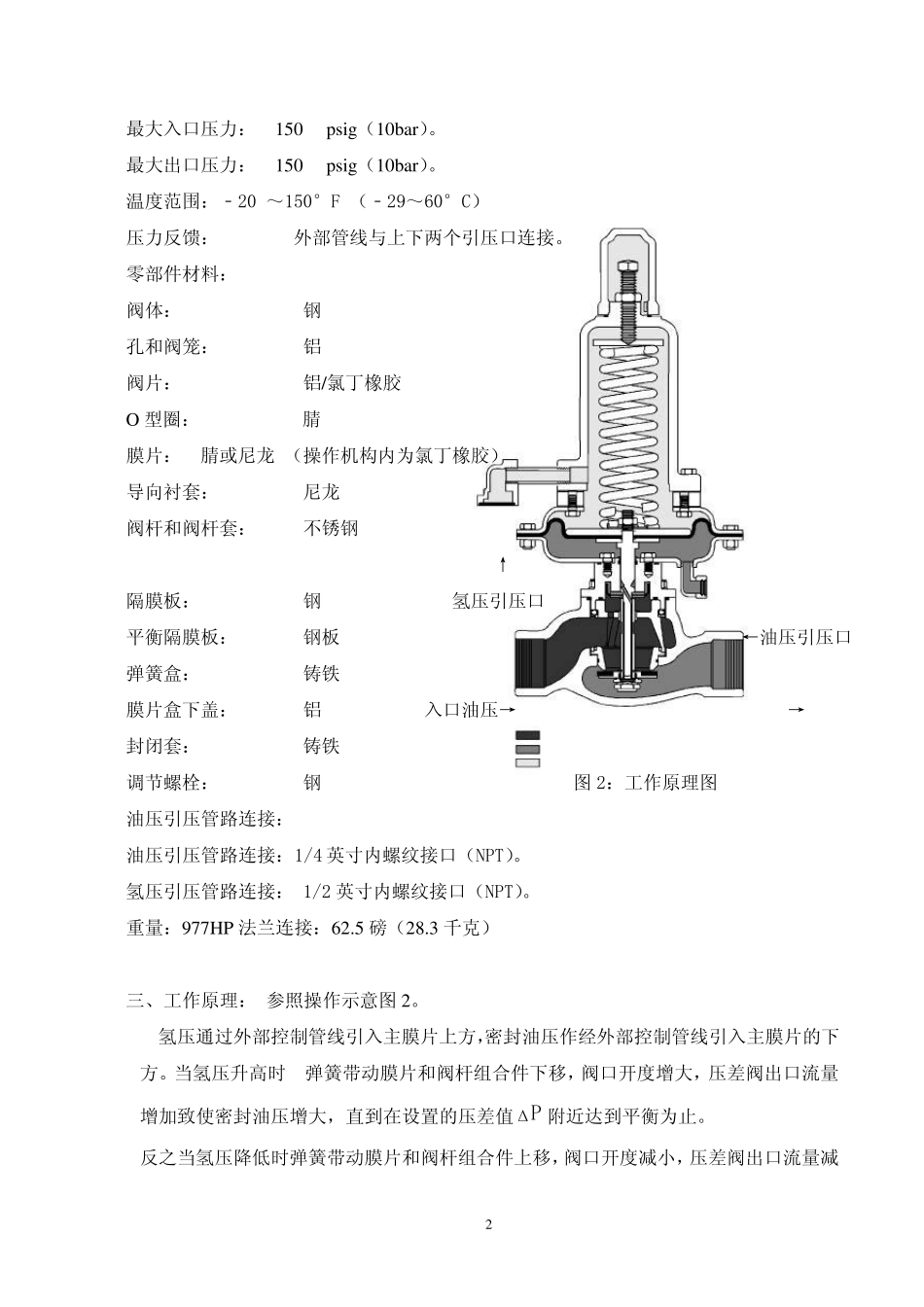

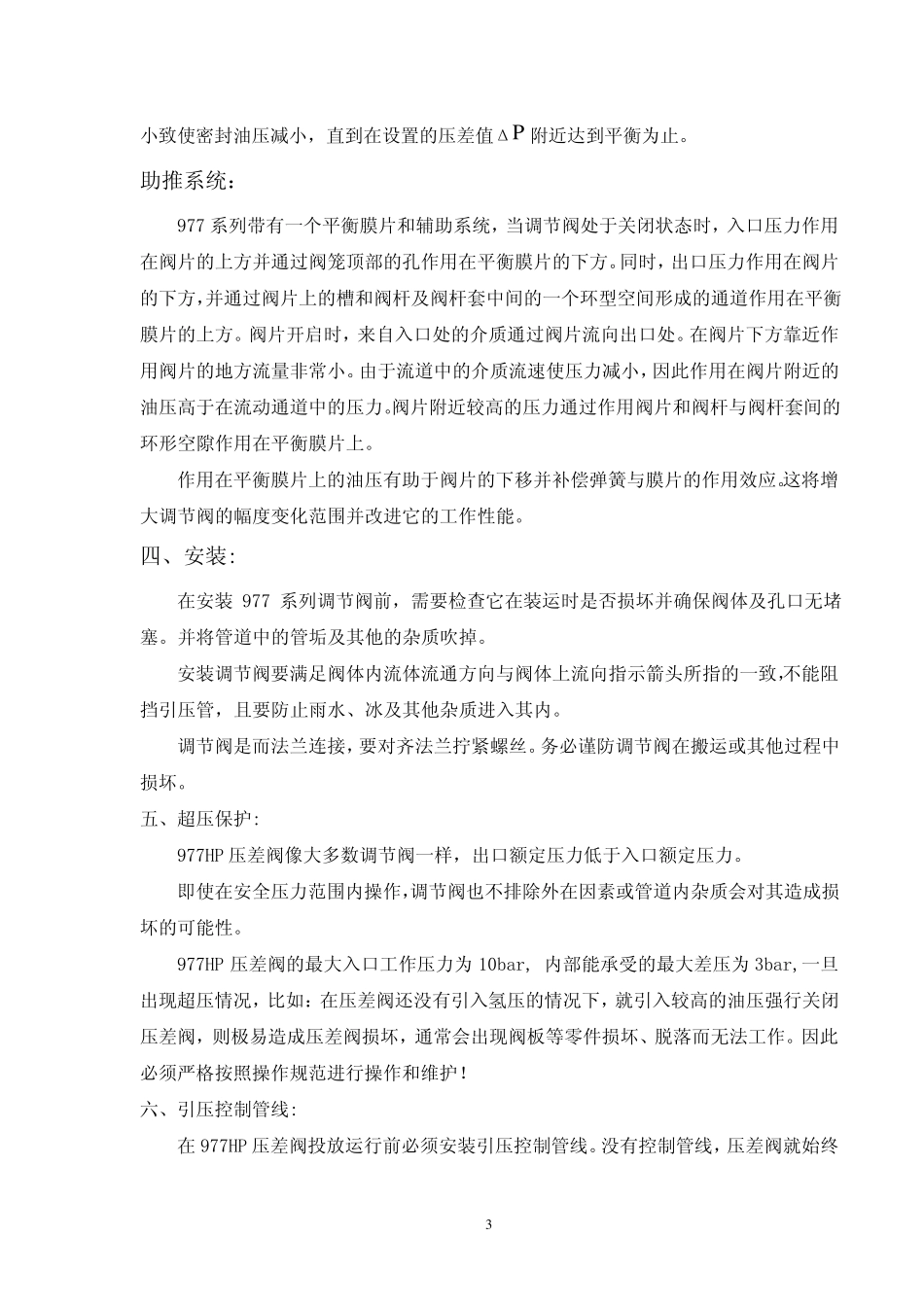

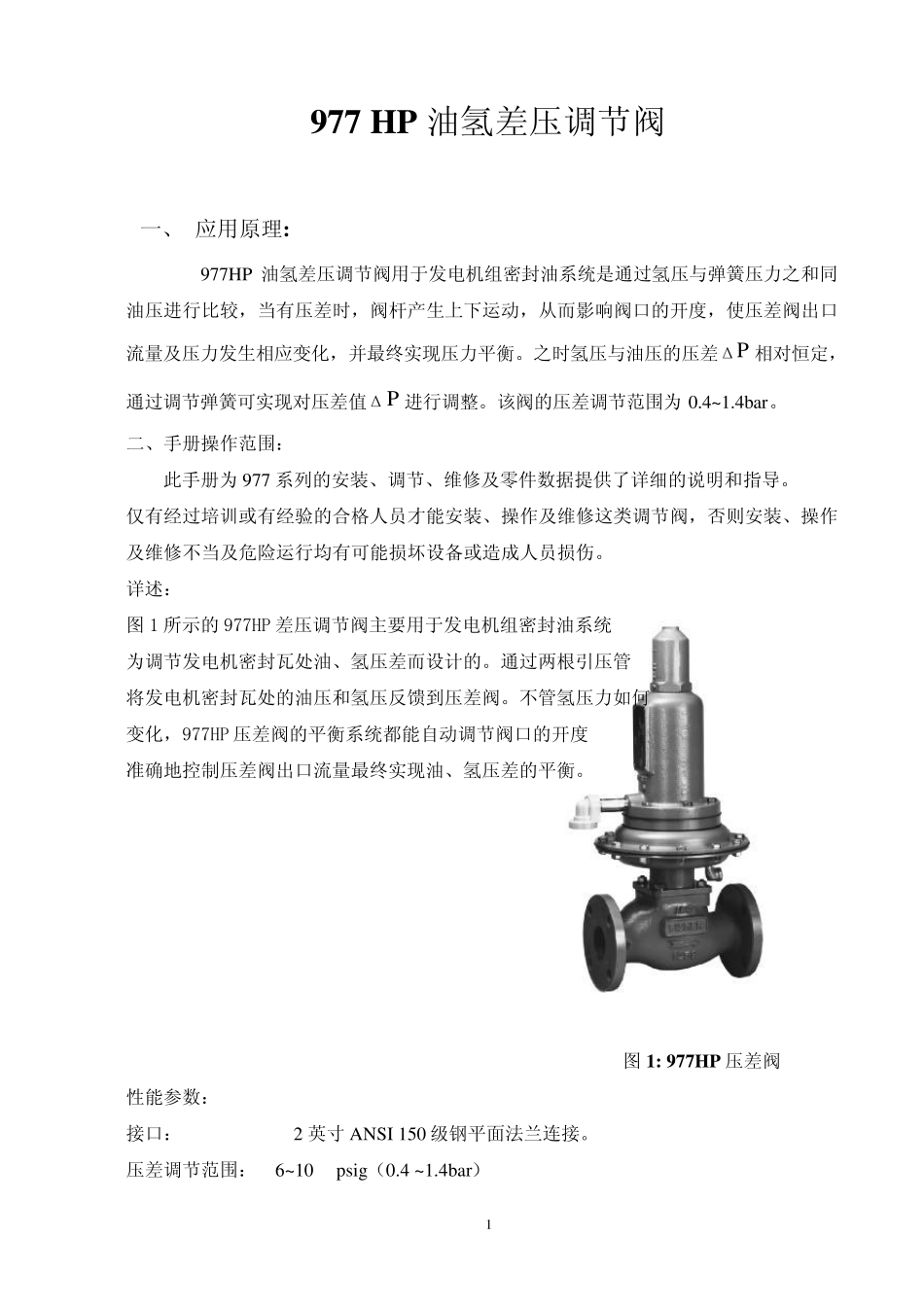

977 HP油氢差压调节阀 一、 应用原理: 977HP 油氢差压调节阀用于发电机组密封油系统是通过氢压与弹簧压力之和同油压进行比较，当有压差时，阀杆产生上下运动，从而影响阀口的开度，使压差阀出口流量及压力发生相应变化，并最终实现压力平衡。之时氢压与油压的压差ΔP 相对恒定，通过调节弹簧可实现对压差值ΔP 进行调整。该阀的压差调节范围为 0.4~1.4bar。 二、手册操作范围： 此手册为 977 系列的安装、调节、维修及零件数据提供了详细的说明和指导。 仅有经过培训或有经验的合格人员才能安装、操作及维修这类调节阀，否则安装、操作及维修不当及危险运行均有可能损坏设备或造成人员损伤。 详述： 图1 所示的977HP 差压调节阀主要用于发电机组密封油系统 为调节发电机密封瓦处油、氢压差而设计的。通过两根引压管 将发电机密封瓦处的油压和氢压反馈到压差阀。不管氢压力如何 变化，977HP 压差阀的平衡系统都能自动调节阀口的开度 准确地控制压差阀出口流量最终实现油、氢压差的平衡。 图1: 977HP压差阀 性 能参 数： 接 口： 2 英 寸 ANSI 150 级 钢 平面 法 兰 连 接 。 压差调节范围： 6~ 10 psig（ 0.4 ~ 1.4bar） 1最大入口压力： 150 psig（10bar）。 最大出口压力： 150 psig（10bar）。 温度范围：﹣20 ～150°F （﹣29～60°C） 压力反馈： 外部管线与上下两个引压口连接。 零部件材料： 阀体： 钢 孔和阀笼： 铝 阀片： 铝/氯丁橡胶 O 型圈： 腈 膜片： 腈或尼龙 （操作机构内为氯丁橡胶） 导向衬套： 尼龙 阀杆和阀杆套： 不锈钢 ↑ 隔膜板： 钢 氢压引压口 平衡隔膜板： 钢板 ←油压引压口 弹簧盒： 铸铁 膜片盒下盖： 铝 入口油压→ → 封闭套： 铸铁 调节螺栓： 钢 图 2：工作原理图 油压引压管路连接： 油压引压管路连接：1/4 英寸内螺纹接口（NPT）。 氢压引压管路连接： 1/2 英寸内螺纹接口（NPT）。 重量：977HP 法兰连接：62.5 磅（28.3 千克） 三、工作原理： 参照操作示意图 2。 氢压通过外部控制管线引入主膜片上方，密封油压作经外部控制管线引入主膜片的下方。当氢压升高时 弹簧带动膜片和阀杆组合件下移，阀口开度增大，压差阀出口流量增加致使密封油压增大，直到在设置的压差值ΔP 附近达到平衡为止。 反之当氢压降低时弹簧带动膜片和阀杆组合件上移，阀口开度减小，压差阀出口流量减 2小致使密封...
