A18脉冲当量计算方法

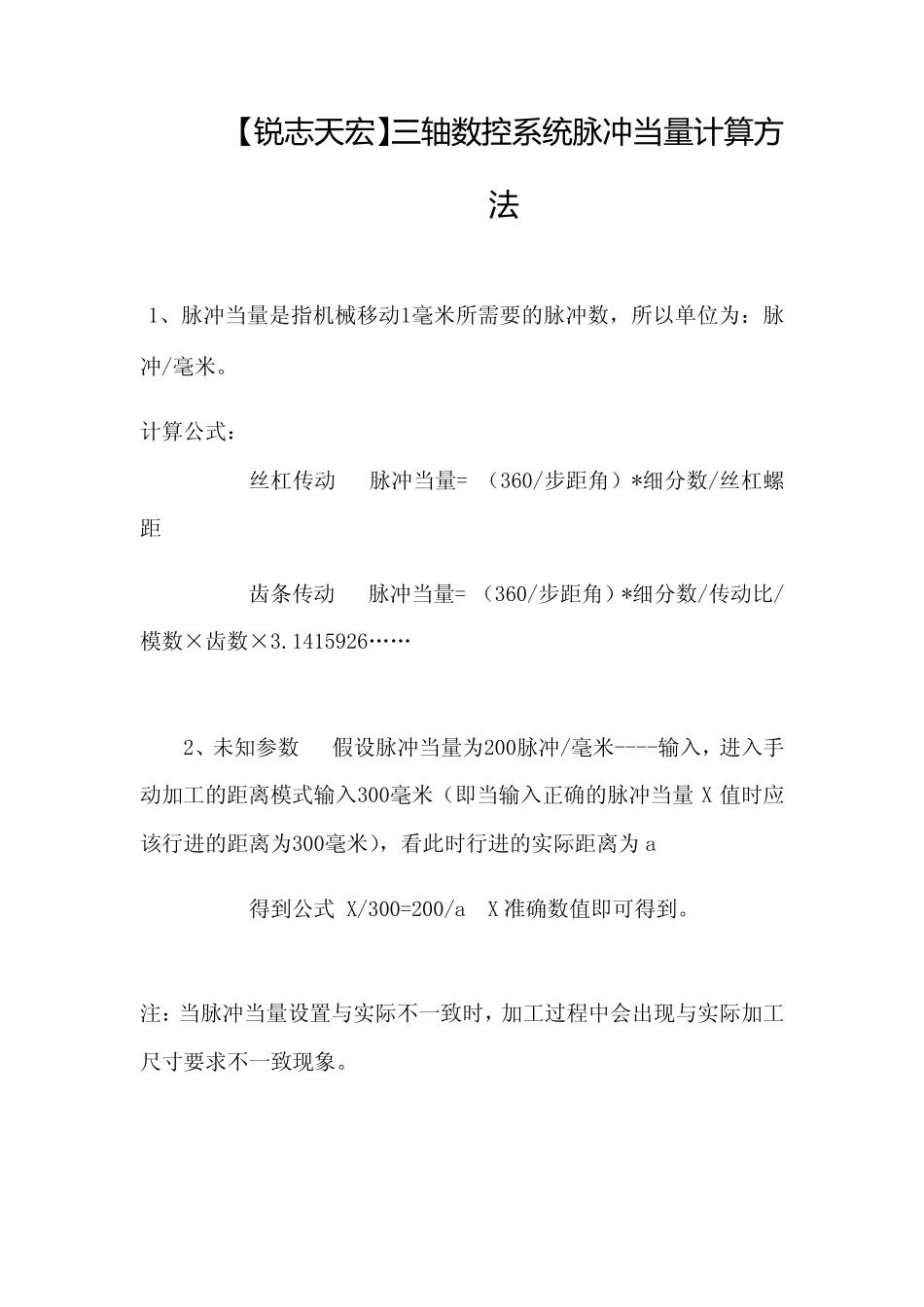

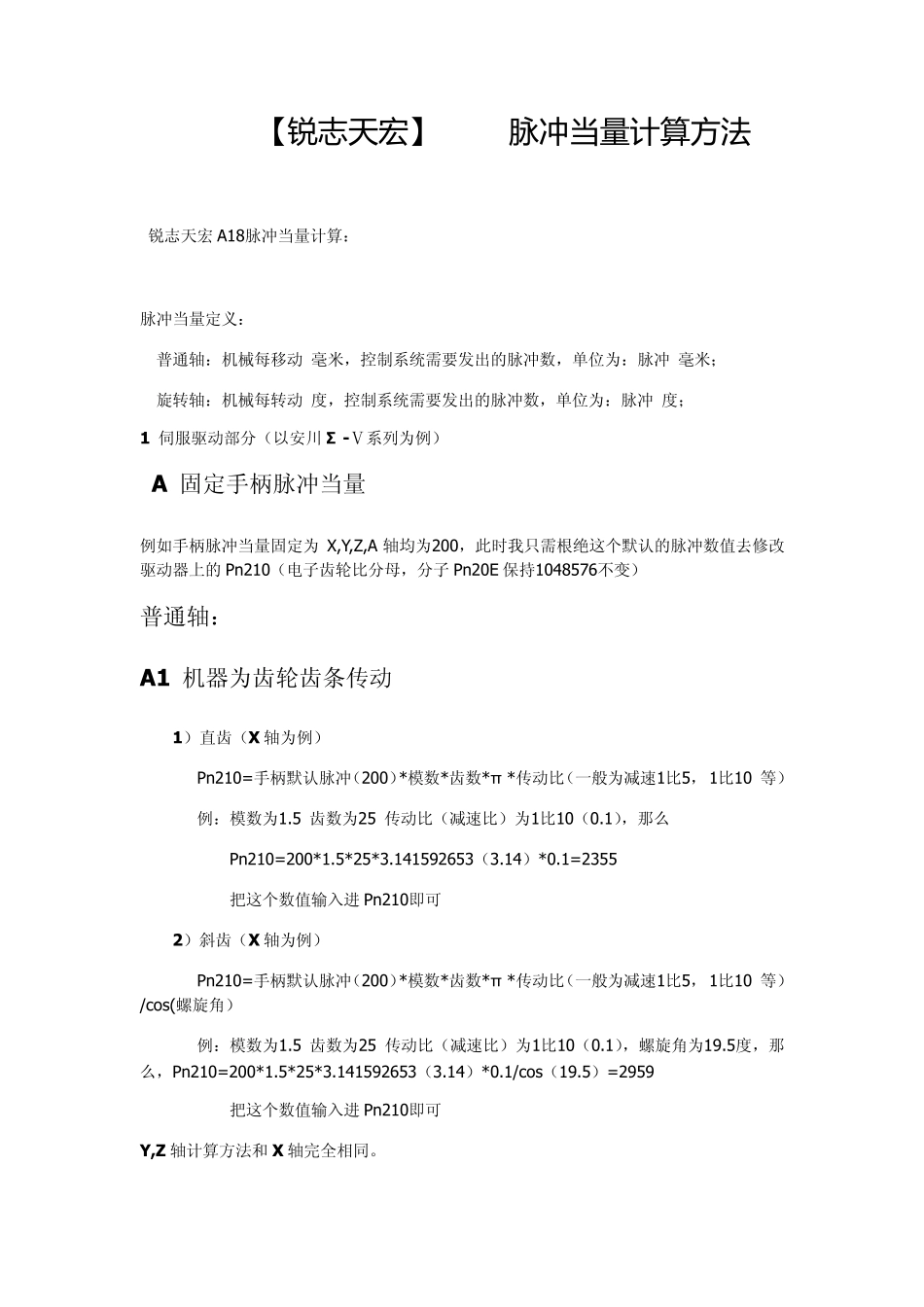

【锐志天宏】三轴数控系统脉冲当量计算方法 1、脉冲当量是指机械移动1毫米所需要的脉冲数，所以单位为：脉冲/毫米。 计算公式： 丝杠传动 脉冲当量= （360/步距角）*细分数/丝杠螺距 齿条传动 脉冲当量= （360/步距角）*细分数/传动比/模数×齿数×3.1415926„„ 2、未知参数 假设脉冲当量为200脉冲/毫米----输入，进入手动加工的距离模式输入300毫米（即当输入正确的脉冲当量X 值时应该行进的距离为300毫米），看此时行进的实际距离为a 得到公式 X/300=200/a X 准确数值即可得到。 注：当脉冲当量设置与实际不一致时，加工过程中会出现与实际加工尺寸要求不一致现象。 【锐志天宏】A18-脉冲当量计算方法 锐志天宏A18脉冲当量计算： 脉冲当量定义： 普通轴：机械每移动1毫米，控制系统需要发出的脉冲数，单位为：脉冲/毫米； 旋转轴：机械每转动1度，控制系统需要发出的脉冲数，单位为：脉冲/度； 1 伺服驱动部分（以安川Σ -Ⅴ系列为例） A 固定手柄脉冲当量 例如手柄脉冲当量固定为 X,Y,Z,A 轴均为200，此时我只需根绝这个默认的脉冲数值去修改驱动器上的Pn210（电子齿轮比分母，分子 Pn20E 保持1048576不变） 普通轴： A1 机器为齿轮齿条传动 1）直齿（X 轴为例） Pn210=手柄默认脉冲（200）*模数*齿数*π *传动比（一般为减速1比5， 1比10 等） 例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），那么 Pn210=200*1.5*25*3.141592653（3.14）*0.1=2355 把这个数值输入进 Pn210即可 2）斜齿（X 轴为例） Pn210=手柄默认脉冲（200）*模数*齿数*π *传动比（一般为减速1比5， 1比10 等）/cos(螺旋角） 例：模数为1.5 齿数为25 传动比（减速比）为1比10（0.1），螺旋角为19.5度，那么，Pn210=200*1.5*25*3.141592653（3.14）*0.1/cos（19.5）=2959 把这个数值输入进 Pn210即可 Y,Z 轴计算方法和 X 轴完全相同。 A2 机器为丝杠传动（Z 轴为例） Pn210=手柄默认脉冲（200）*丝杠螺距*传动比（一般为直联即1比1） 例：丝杠螺距为10 ，那么 Pn210=200*10=2000，把2000这个数值输入进Pn210即可 X,Y 轴计算方法和X 轴完全相同。 旋转轴： Pn210=手柄默认脉冲（200）*360°*传动比（减速比） 例：传动比（减速比为1比60） ，那么 Pn210=200*360°*1/60=1200，把1200这个数值输入进Pn210即可 B 固定伺服驱动Pn210 例如 Pn210固定为 X,Y,Z,A 轴均为4000，此时我只...
