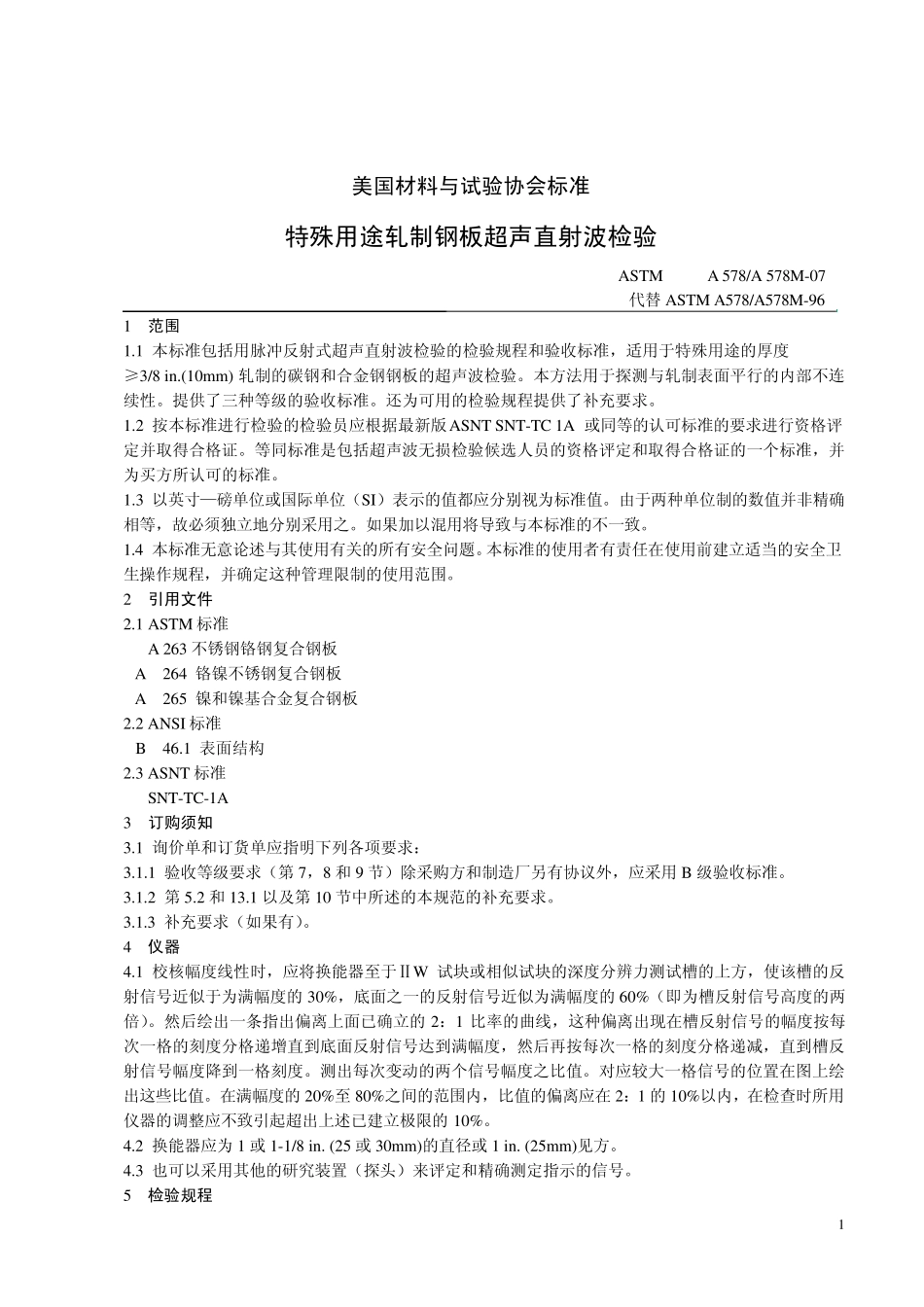

美国材料与试验协会标准 特殊用途轧制钢板超声直射波检验 ASTM A 578/A 578M-07 代替ASTM A578/A578M-96 1 范围 1.1 本标准包括用脉冲反射式超声直射波检验的检验规程和验收标准，适用于特殊用途的厚度 ≥3/8 in.(10mm) 轧制的碳钢和合金钢钢板的超声波检验。本方法用于探测与轧制表面平行的内部不连续性。提供了三种等级的验收标准。还为可用的检验规程提供了补充要求。 1.2 按本标准进行检验的检验员应根据最新版ASNT SNT-TC 1A 或同等的认可标准的要求进行资格评定并取得合格证。等同标准是包括超声波无损检验候选人员的资格评定和取得合格证的一个标准，并为买方所认可的标准。 1.3 以英寸—磅单位或国际单位（SI）表示的值都应分别视为标准值。由于两种单位制的数值并非精确相等，故必须独立地分别采用之。如果加以混用将导致与本标准的不一致。 1.4 本标准无意论述与其使用有关的所有安全问题。本标准的使用者有责任在使用前建立适当的安全卫生操作规程，并确定这种管理限制的使用范围。 2 引用文件 2.1 ASTM 标准 A 263 不锈钢铬钢复合钢板 A 264 铬镍不锈钢复合钢板 A 265 镍和镍基合金复合钢板 2.2 ANSI 标准 B 46.1 表面结构 2.3 ASNT 标准 SNT-TC-1A 3 订购须知 3.1 询价单和订货单应指明下列各项要求： 3.1.1 验收等级要求（第 7，8 和9 节）除采购方和制造厂另有协议外，应采用B 级验收标准。 3.1.2 第 5.2 和13.1 以及第 10 节中所述的本规范的补充要求。 3.1.3 补充要求（如果有）。 4 仪器 4.1 校核幅度线性时，应将换能器至于ⅡW 试块或相似试块的深度分辨力测试槽的上方，使该槽的反射信号近似于为满幅度的30%，底面之一的反射信号近似为满幅度的60%（即为槽反射信号高度的两倍）。然后绘出一条指出偏离上面已确立的2：1 比率的曲线，这种偏离出现在槽反射信号的幅度按每次一格的刻度分格递增直到底面反射信号达到满幅度，然后再按每次一格的刻度分格递减，直到槽反射信号幅度降到一格刻度。测出每次变动的两个信号幅度之比值。对应较大一格信号的位置在图上绘出这些比值。在满幅度的20%至 80%之间的范围内，比值的偏离应在 2：1 的10%以内，在检查时所用仪器的调整应不致引起超出上述已建立极限的10%。 4.2 换能器应为1 或1-1/8 in. (25 或30mm)的直径或1 in. (25mm)见方。 4.3 也可以采用其他的研究装置（探头）来评定和精确测定指示的...
