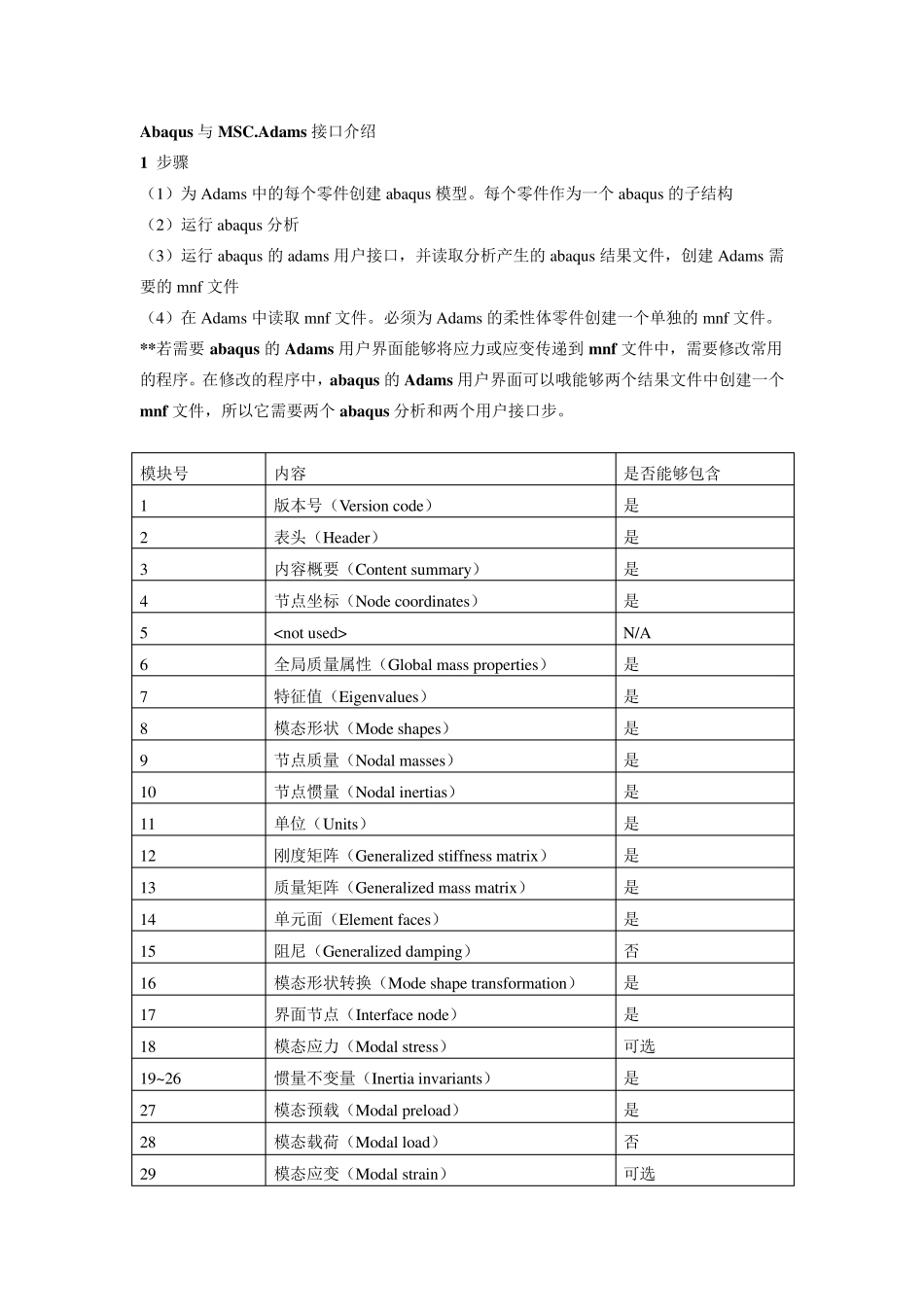

Abaqu s 与MSC.Adams 接口介绍 1 步骤 （1）为Adams 中的每个零件创建abaqus 模型。每个零件作为一个abaqus 的子结构 （2）运行 abaqus 分析 （3）运行 abaqus 的adams 用户接口，并读取分析产生的abaqus 结果文件，创建Adams 需要的mnf 文件 （4）在 Adams 中读取 mnf 文件。必须为Adams 的柔性体零件创建一个单独的mnf 文件。 **若需要 abaqu s 的Adams 用户界面能够将应力或应变传递到 mnf 文件中，需要修改常用的程序。在修改的程序中，abaqu s 的Adams 用户界面可以哦能够两个结果文件中创建一个mnf 文件，所以它需要两个abaqu s 分析和两个用户接口步。 模块号 内容 是否能够包含 1 版本号（Version code） 是 2 表头（Header） 是 3 内容概要（Content summary） 是 4 节点坐标（Node coordinates） 是 5 N/A 6 全局质量属性（Global mass properties） 是 7 特征值（Eigenvalues） 是 8 模态形状（Mode shapes） 是 9 节点质量（Nodal masses） 是 10 节点惯量（Nodal inertias） 是 11 单位（Units） 是 12 刚度矩阵（Generalized stiffness matrix） 是 13 质量矩阵（Generalized mass matrix） 是 14 单元面（Element faces） 是 15 阻尼（Generalized damping） 否 16 模态形状转换（Mode shape transformation） 是 17 界面节点（Interface node） 是 18 模态应力（Modal stress） 可选 19~26 惯量不变量（Inertia invariants） 是 27 模态预载（Modal preload） 是 28 模态载荷（Modal load） 否 29 模态应变（Modal strain） 可选 2 mnf 文件内容： Abaqus 的adams 接口从一个或多个abaqus 结果文件（fil 文件）中传递结果并创建mnf文件。下表显示了该接口可以在所创建的mnf 文件中包含的数据内容。 3 准备 abaqu s 输入文件 这是在 Adams 中考虑零件柔性的第一步，需要将其做为 abaqus 子结构建模。这个程序包括了在 abaqus 中创建零件的有限元模型。10.1.1 节讲述了如何创建子结构模型。下面将讲述构建可以导入到 Adams 中的子结构模型的特定要求。 <一>若需要用 abaqus 的Adams 界面创建不包含应力或应变的mnf 文件，可以应用如下的abaqus 输入文件模版： *HEADING … ************************** *STEP *PREQUENCY，EIGENSOLVER = … ...
