abaqus自我总结

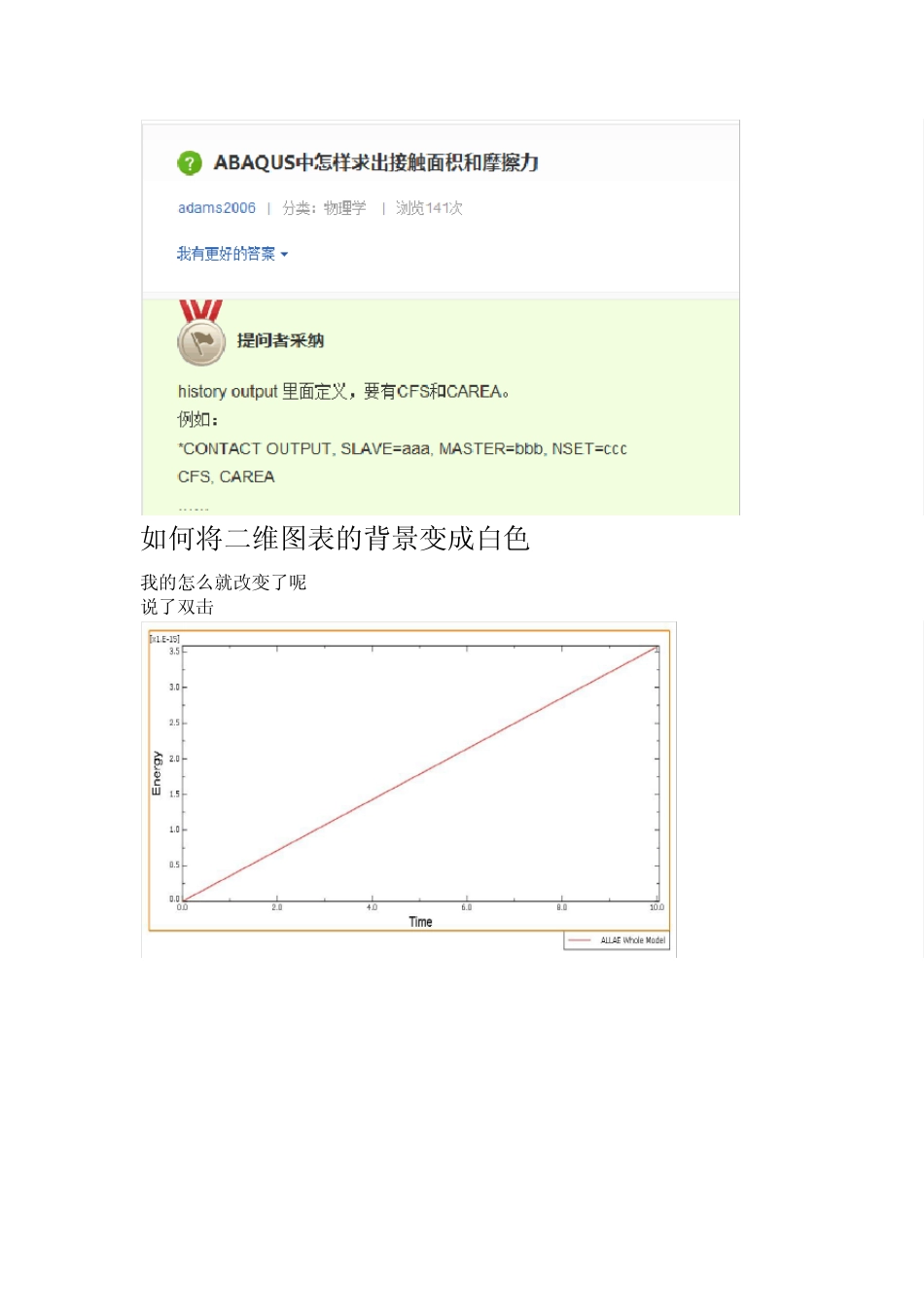

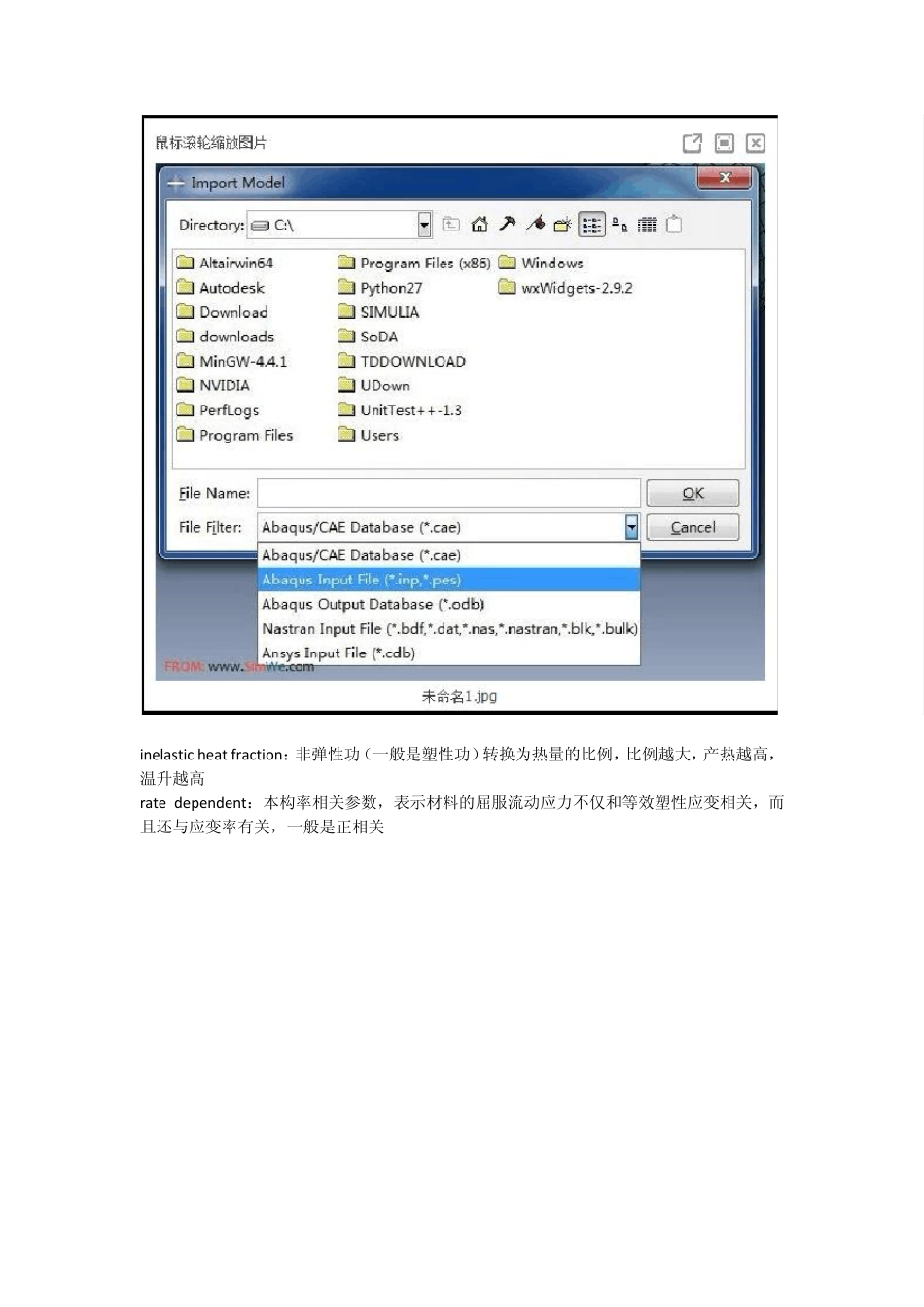

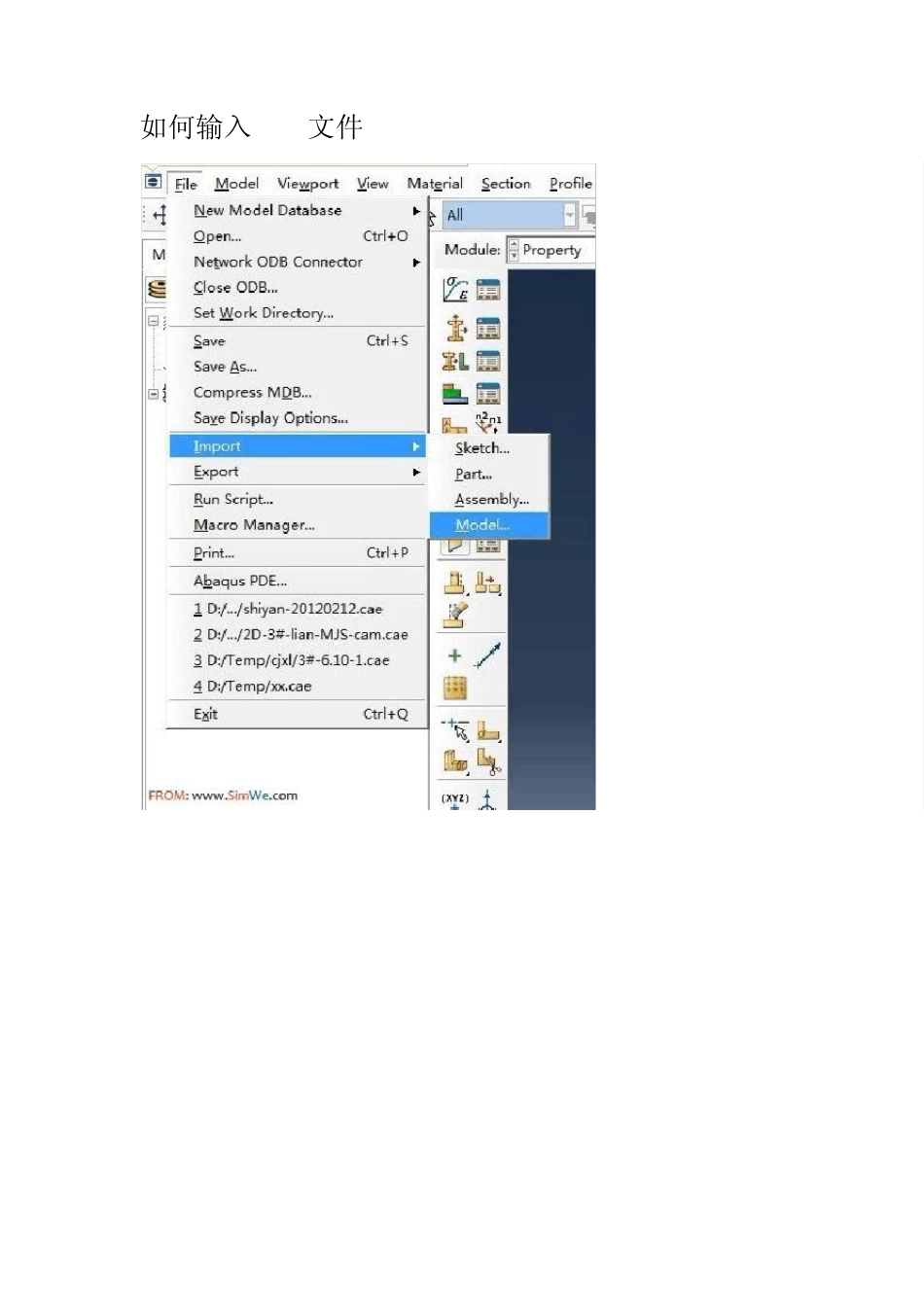

如何输入inp文件 inelastic heat fraction：非弹性功（一般是塑性功）转换为热量的比例，比例越大，产热越高，温升越高 rate dependent：本构率相关参数，表示材料的屈服流动应力不仅和等效塑性应变相关，而且还与应变率有关，一般是正相关 如何将二维图表的背景变成白色 我的怎么就改变了呢 说了双击 举例子说说我的理解吧：history output->盯住一个节点，这个节点在整个加载时间段内应力变化情况，用 xy 图表示就是一条 TIME-STRESS 曲线；field output->盯住一个时刻，所有节点在这个时刻时的应力值，直观表示是云图。当然在 xyplot 中你可以选择盯住一个节点按时间输出该节点的力（即 ODB field output），不过最多只能在各个帧对应的时刻输出，xy 图中点的数量较少。如果我错了的话请大家指正哈 view---overlayplot--然后每一个时刻创建一个新图层，然后 plotoverlay 怎么样才能使圆柱体绕另一固定轴转动（不是圆柱体中心轴），类似于公转之类的？我尝试了很多办法，包括在边界条件上施加 UR3 或VR3 的值，貌似物体都是固定不动的，或者是沿着直线走的，根本就不是预想的那样（公转） 只加 UR3 肯定是不行的。可以试试下面的方法： 1、取圆柱上一个节点（最好是端面圆心位置），定义其 U1、U2 位移，通过控制 U1、U2 使圆柱体到轴的距离不变，这样就有了在 X-Y 平面内的刚体位移，要沿圆弧运动就看你怎么控制 U1、U2 了。 2、要不要自转，随便定义 UR3 即可。 注意：圆周运动的轨迹实际是位移，不是自转。 另外，提供一个简单方法。 在轴上定义一个 rp，rp 与圆柱端面圆心建立 MPC 或其他约束，约束 rp 的位移自由度，给rp 加 UR3 位移，这样圆柱也能跟着 rp 绕 rp 所在的轴转动。 运动问题从几何角度考虑一下，很简单。 简化方法：我记得以前学数学的时候，圆周可以看成是无限多边形（现在很多软件其实也是这么实现的，比如 CAD 的圆就是多边形简化的） 既然这样，可以把绕轴公转 圆弧轨迹 简化成 多边形轨迹 也就是 描点了 设置多个分析步 多个 U1 U2 （U1 和 U2 取圆周上的点） 方法二: ABAQUS 里面有 connecter 其中有一种连接方式 是 hinge 可以实现绕轴旋转 建立两个参考点 在两个参考点之间 hinge 连接 一个点做轴 一个点和圆柱 coupling 在做轴的点上加 UR3 即可实现公转 最近碰到一个计算时间比较长的 Explicit 模型，分析步 4...
