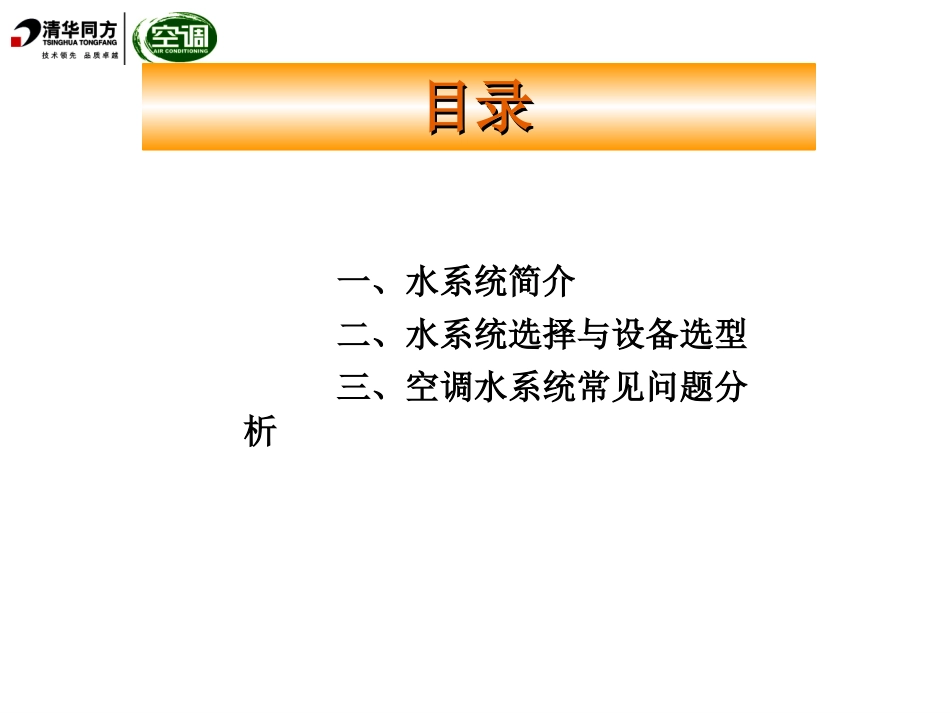

同方人工环境有限公司目录目录一、水系统简介二、水系统选择与设备选型三、空调水系统常见问题分析一、水系统简介Ⅱ.水系统的分区Ⅰ.水系统的分类水系统水系统(1)按系统定压方式划分,可分为开式系统(不常用)、闭式系统(2)按冷热水管道的设置方式划分,可分为双管制、三管制、四管制系统(3)按水量特性划分,可分为定流量、变流量系统(4)按水的性质划分,可分为冷冻水、冷却水、热水系统、冷凝水系统(5)按各末端设备的水流程划分,可分为同程式、异程式系统ⅠⅠ..水系统分类水系统分类空调水系统的划分方式:ⅠⅠ..水系统分类水系统分类1)闭式循环系统管路不与大气接触,在系统最高点设膨胀水箱并有排气和泄水装置。a、当空调系统采用风机盘管、诱导器和水冷式表冷器做冷却作用时,冷水系统易采用闭式系统。b、高层建筑也宜采用闭式系统。c、热水系统一般为闭式系统。闭式循环和开式循环ⅠⅠ..水系统分类水系统分类a闭式循环的优点:①由于管路不与大气接触,管道与设备不易腐蚀。②不需为高处设备提供静水压力,循环水泵的压力低,从而水泵的功率相对较小。③由于没有回水箱、不需重力回水,回水不需另设水泵等,因而投资省,系统简单。b闭式系统的缺点①蓄冷能力小,低负荷时,冷冻机也需要经常开动。②膨胀水箱补水时需要另设加压水泵。ⅠⅠ..水系统分类水系统分类闭式循环开式循环ⅠⅠ..水系统分类水系统分类•2)开式循环系统管路之间有储水箱(或水池)通大气,自流回水时,管路通大气系统。a开式循环的优点:①冷水箱有一定的蓄冷能力,可减少冷冻机的开启时间。②冷水箱可增加能量调节能力。b开始系统的缺点:1.冷水与大气接触,循环水中含氧量高,易腐蚀管道。2.末端设备与冷冻站高差较大时,水泵则需克服高差造成的静水压力增加耗电量。3.如果喷水池较低,不能直接自流回到冷冻站时,则需增加回水池和回水泵。4.如果采用自流回水,回水的管径较大,会增加投资。ⅠⅠ..水系统分类水系统分类•两管制、三管制、四管制ⅠⅠ..水系统分类水系统分类ⅠⅠ..水系统分类水系统分类定水量和变水量系统ⅠⅠ..水系统分类水系统分类下面主要介绍同程式、异程式系统的原理及形式ⅠⅠ..水系统分类水系统分类同程及异程式系统的特点同程及异程式系统的特点水流通过各末端的路程相同的水管路系统.同程式系统同程式系统水流经每个末端的流程是不相同的.异程式系统异程式系统特点:各末端水阻力接近,有利于水力平衡,减少系统初调试工作量,但初投资高.特点:节省管道及其占用空间,对投资较为有利.ⅠⅠ..水系统分类水系统分类同程式系统同程式系统ⅠⅠ..水系统分类水系统分类ⅡⅡ..水系统的分区水系统的分区按使用性质分区各区域在使用时间,使用方式上有较大区别,这一点在综合建筑中较为明显,如酒店建筑中的客房与公共部分,办公建筑中的办公与公共部分等.公共部分本身象餐饮,商场,娱乐等在使用时间上也存在一定的区别.按负荷固有性质分区负荷的固有特性当然与房间使用性质有一定关系,但影响更多的则是朝向及内外区方面.从朝向上来说,南北朝向的房间由于日照不同,在过渡季节时的要求有可能不一致,东西朝向的房间由于出现负荷最大值的时间不一致,在同一时刻也会有不同的要求.从内外分区上看,外区负荷随室外气候的变化较为明显,而内区的负荷相对稳定,全年的供冷的时间较多.按负荷性质分区二、水系统选择与设备选型水系统选择水系统选择◆冷冻水系统选择◆冷却水系统选择◆冷凝水系统选择水系统选择水系统选择◆冷冻水泵选择1)水泵流量计算L(m³/h)=Q(kw)×(1.15~1.2)/(5×1.163℃)式中:Q---制冷主机的制冷量,kwL---冷冻水泵流量,m³/h水系统选择水系统选择2)水泵扬程简易估算法暖通水泵的选择:通常选用比转数ns在130~150的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍(单台取1.1,两台并联取1.2。按估算可大致取每100米管长的沿程损失为5mH2O。水泵扬程(mH2O):Hmax=P1+P2+0.05L(1+K)△△•△P1为冷水机组蒸发器的水压降。•△P2为该环中并联的各占空调未端装置的水压损失最大•的一台的水压降。•L为该最不利环路的管长•K为最不利环路中局部阻力当量...
