ABB机器人的IO通信

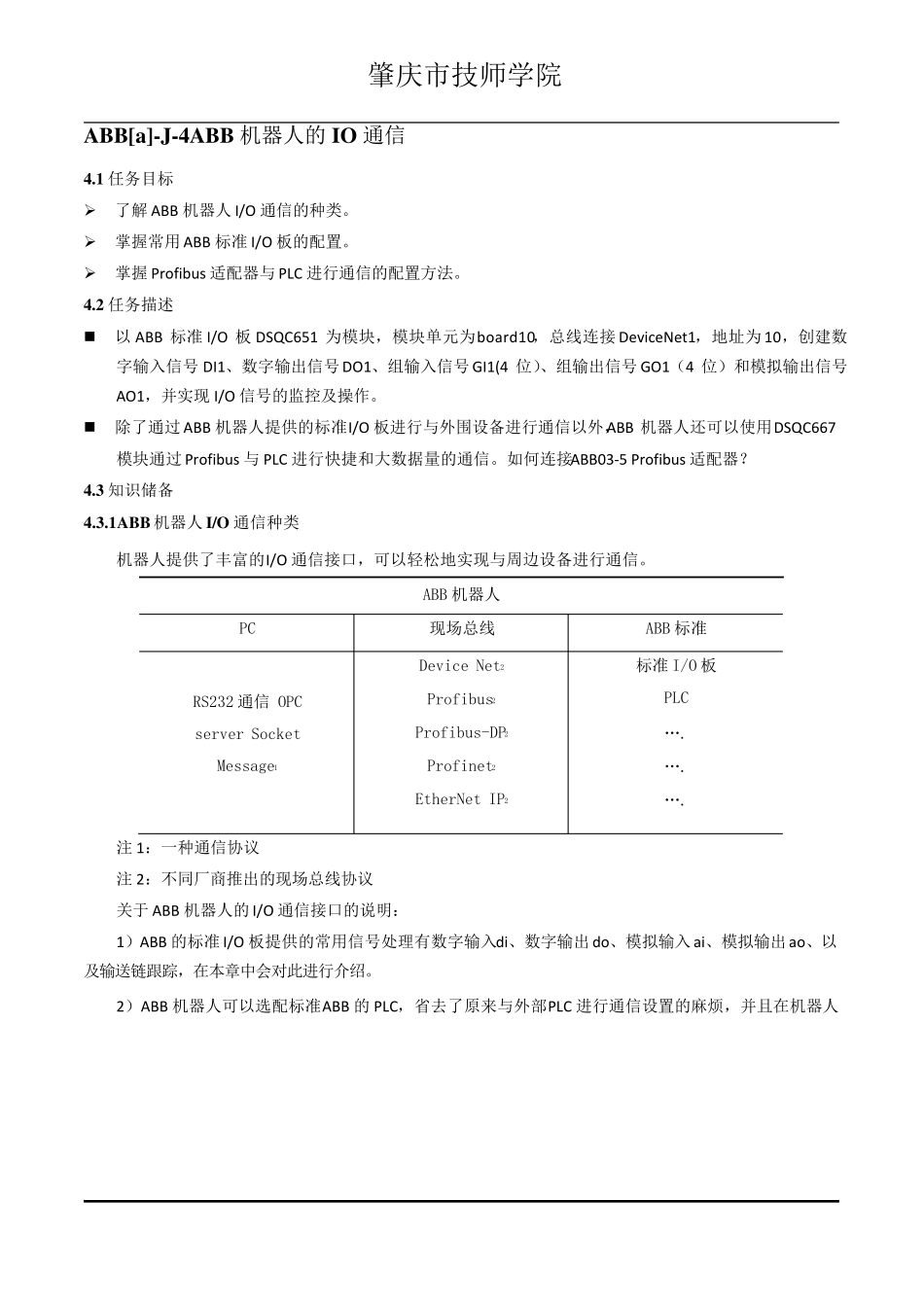

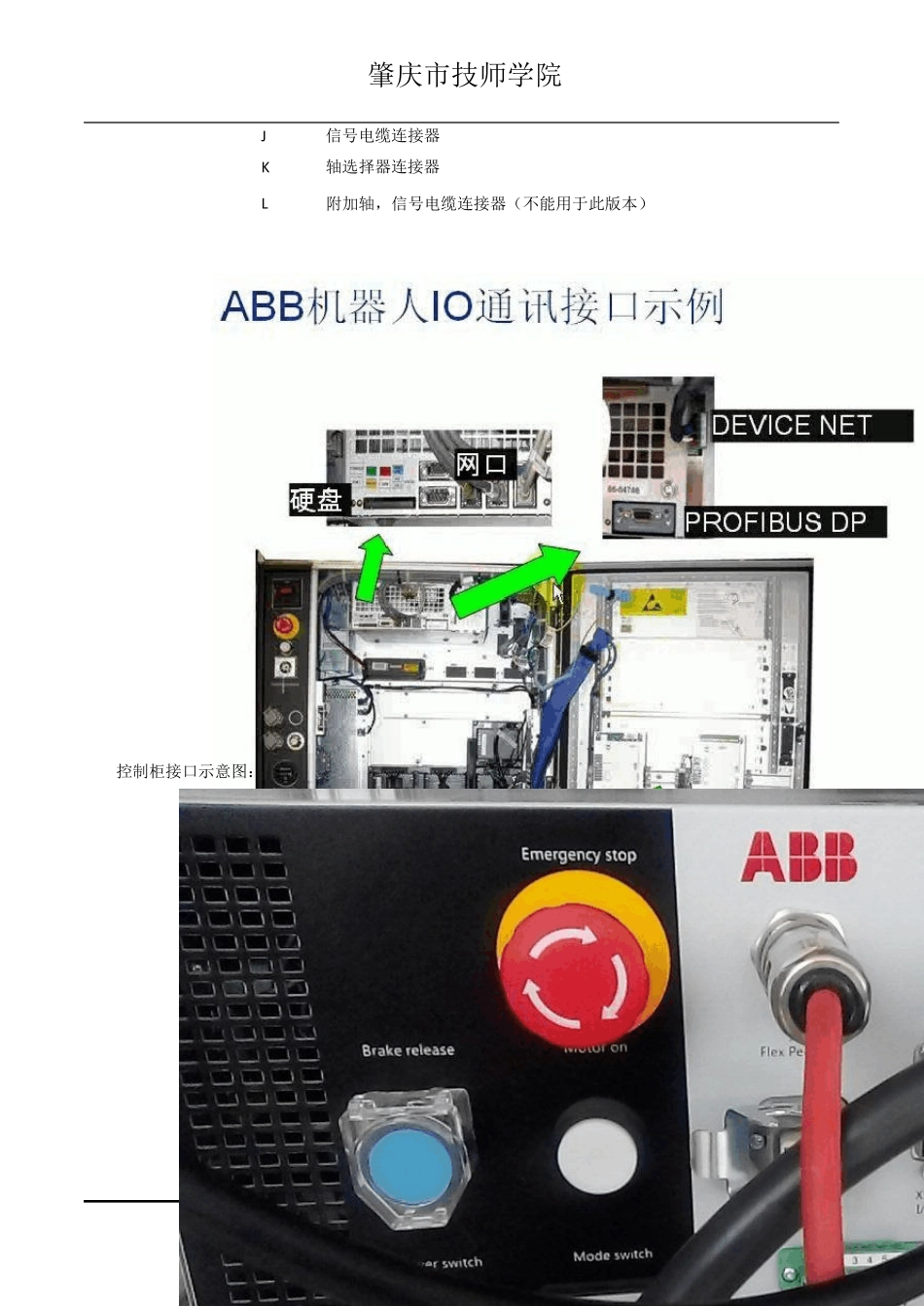

肇庆市技师学院 ABB[a ]-J-4ABB 机器人的 IO 通信 4.1 任务目标 ➢ 了解 ABB 机器人 I/O 通信的种类。 ➢ 掌握常用 ABB 标准 I/O 板的配置。 ➢ 掌握 Profibus 适配器与 PLC 进行通信的配置方法。 4.2 任务描述  以 ABB 标准 I/O 板 DSQC651 为模块，模块单元为 board10，总线连接 DeviceNet1，地址为 10，创建数 字输入信号 DI1、数字输出信号 DO1、组输入信号 GI1(4 位）、组输出信号 GO1（4 位）和模拟输出信号 AO1，并实现 I/O 信号的监控及操作。  除了通过 ABB 机器人提供的标准 I/O 板进行与外围设备进行通信以外，ABB 机器人还可以使用 DSQC667 模块通过 Profibus 与 PLC 进行快捷和大数据量的通信。如何连接 ABB03-5 Profibus 适配器？ 4.3 知识储备 4.3.1ABB 机器人 I/O 通信种类 机器人提供了丰富的 I/O 通信接口，可以轻松地实现与周边设备进行通信。 ABB 机器人 PC 现场总线 ABB 标准 RS232 通信 OPC server Socket Message1 Device Net2 Profibus2 Profibus-DP2 Profinet2 EtherNet IP2 标准 I/O 板 PLC …. …. …. 注 1：一种通信协议 注 2：不同厂商推出的现场总线协议 关于 ABB 机器人的 I/O 通信接口的说明： 1）ABB 的标准 I/O 板提供的常用信号处理有数字输入 di、数字输出 do、模拟输入 ai、模拟输出 ao、以 及输送链跟踪，在本章中会对此进行介绍。 2）ABB 机器人可以选配标准 ABB 的 PLC，省去了原来与外部 PLC 进行通信设置的麻烦，并且在机器人 肇庆市技师学院 示教器上就能实现与 PLC 相关的操作。 3）在本章中，以最常用的 ABB 标准 I/O 板 DSQC651 和 Profibus-DP 为例，进行详细的讲解如何进行相 关的参数设定。 IRC 5 控制柜接口说明： 标号 说明 A 附加轴，电源电缆连接器（不能用于此版本） B FlexPendant 连接器 C I/O 连接器 D 安全连接器 E 电源电缆连接器 F 电源输入连接器 G 电源连接器 H DeviceNet 连接器 I 信号电缆连接器 肇庆市技师学院 J 信号电缆连接器 K 轴选择器连接器 L 附加轴，信号电缆连接器（不能用于此版本） 控制柜接口示意图： 肇庆市技师学院 4.3.2ABB 标准 I/O 板 本节将介绍常用的 ABB 标准 I/O 板（具体规格参数以 ABB 官方最新公布为准）。 型 号 说 明 DSQC 651 分 布 式...
