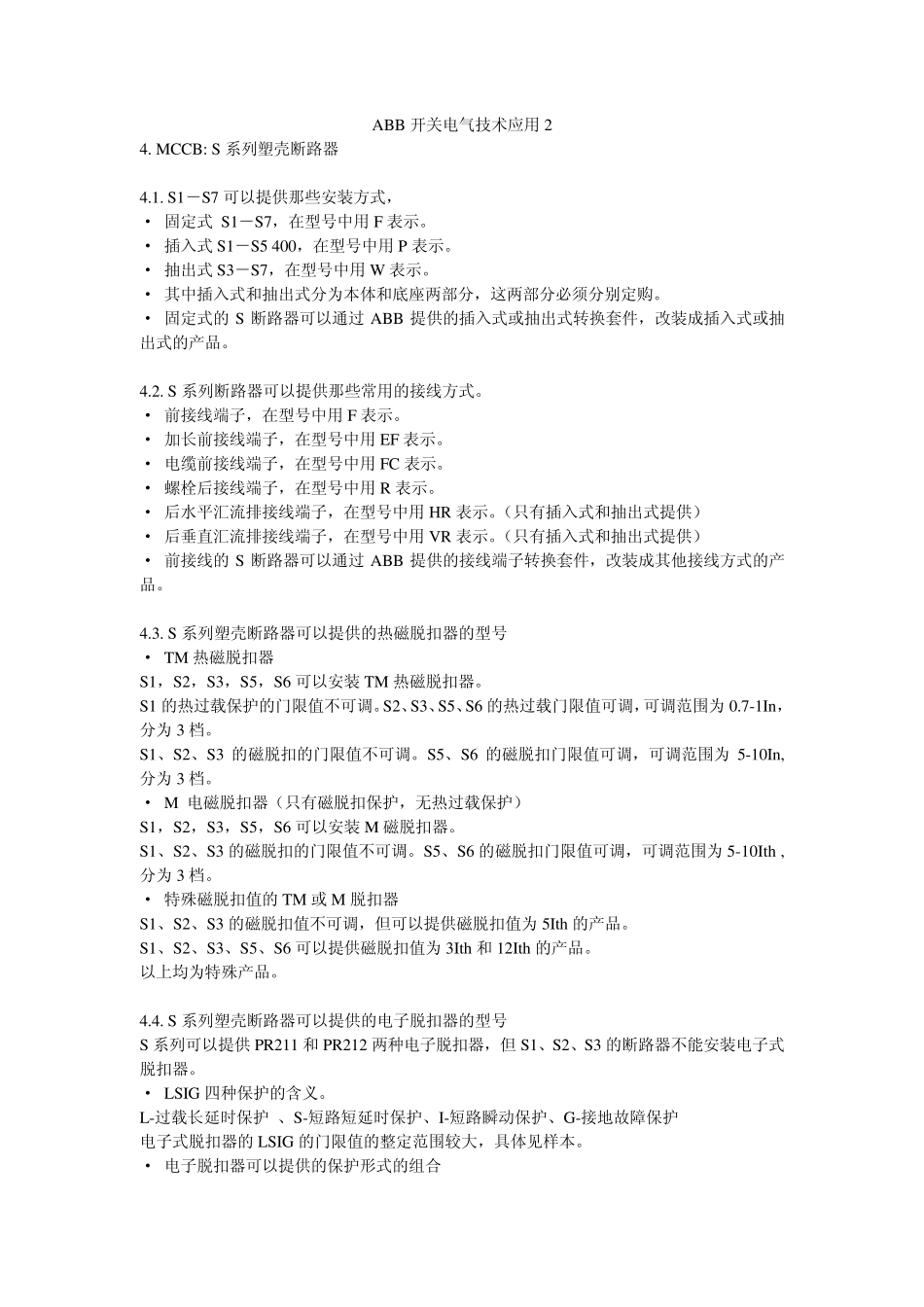

ABB 开关电气技术应用2 4. MCCB: S 系列塑壳断路器 4.1. S1－S7 可以提供那些安装方式， · 固定式 S1－S7，在型号中用F 表示。 · 插入式S1－S5 400，在型号中用P 表示。 · 抽出式S3－S7，在型号中用W 表示。 · 其中插入式和抽出式分为本体和底座两部分，这两部分必须分别定购。 · 固定式的 S 断路器可以通过 ABB 提供的插入式或抽出式转换套件，改装成插入式或抽出式的产品。 4.2. S 系列断路器可以提供那些常用的接线方式。 · 前接线端子，在型号中用F 表示。 · 加长前接线端子，在型号中用EF 表示。 · 电缆前接线端子，在型号中用FC 表示。 · 螺栓后接线端子，在型号中用R 表示。 · 后水平汇流排接线端子，在型号中用HR 表示。（只有插入式和抽出式提供） · 后垂直汇流排接线端子，在型号中用VR 表示。（只有插入式和抽出式提供） · 前接线的 S 断路器可以通过 ABB 提供的接线端子转换套件，改装成其他接线方式的产品。 4.3. S 系列塑壳断路器可以提供的热磁脱扣器的型号 · TM 热磁脱扣器 S1，S2，S3，S5，S6 可以安装TM 热磁脱扣器。 S1 的热过载保护的门限值不可调。S2、S3、S5、S6 的热过载门限值可调，可调范围为 0.7-1In，分为 3 档。 S1、S2、S3 的磁脱扣的门限值不可调。S5、S6 的磁脱扣门限值可调，可调范围为 5-10In,分为 3 档。 · M 电磁脱扣器（只有磁脱扣保护，无热过载保护） S1，S2，S3，S5，S6 可以安装M 磁脱扣器。 S1、S2、S3 的磁脱扣的门限值不可调。S5、S6 的磁脱扣门限值可调，可调范围为 5-10Ith ,分为 3 档。 · 特殊磁脱扣值的 TM 或 M 脱扣器 S1、S2、S3 的磁脱扣值不可调，但可以提供磁脱扣值为 5Ith 的产品。 S1、S2、S3、S5、S6 可以提供磁脱扣值为 3Ith 和 12Ith 的产品。 以上均为特殊产品。 4.4. S 系列塑壳断路器可以提供的电子脱扣器的型号 S 系列可以提供PR211 和 PR212 两种电子脱扣器，但 S1、S2、S3 的断路器不能安装电子式脱扣器。 · LSIG 四种保护的含义。 L-过载长延时保护 、S-短路短延时保护、I-短路瞬动保护、G-接地故障保护 电子式脱扣器的 LSIG 的门限值的整定范围较大，具体见样本。 · 电子脱扣器可以提供的保护形式的组合 PR211/I PR211/LI PR212/LSI PR212/LSIG · PR212/MP 电动机保护电子脱扣器 PR212/MP 是适用于电动机保护的电子...
