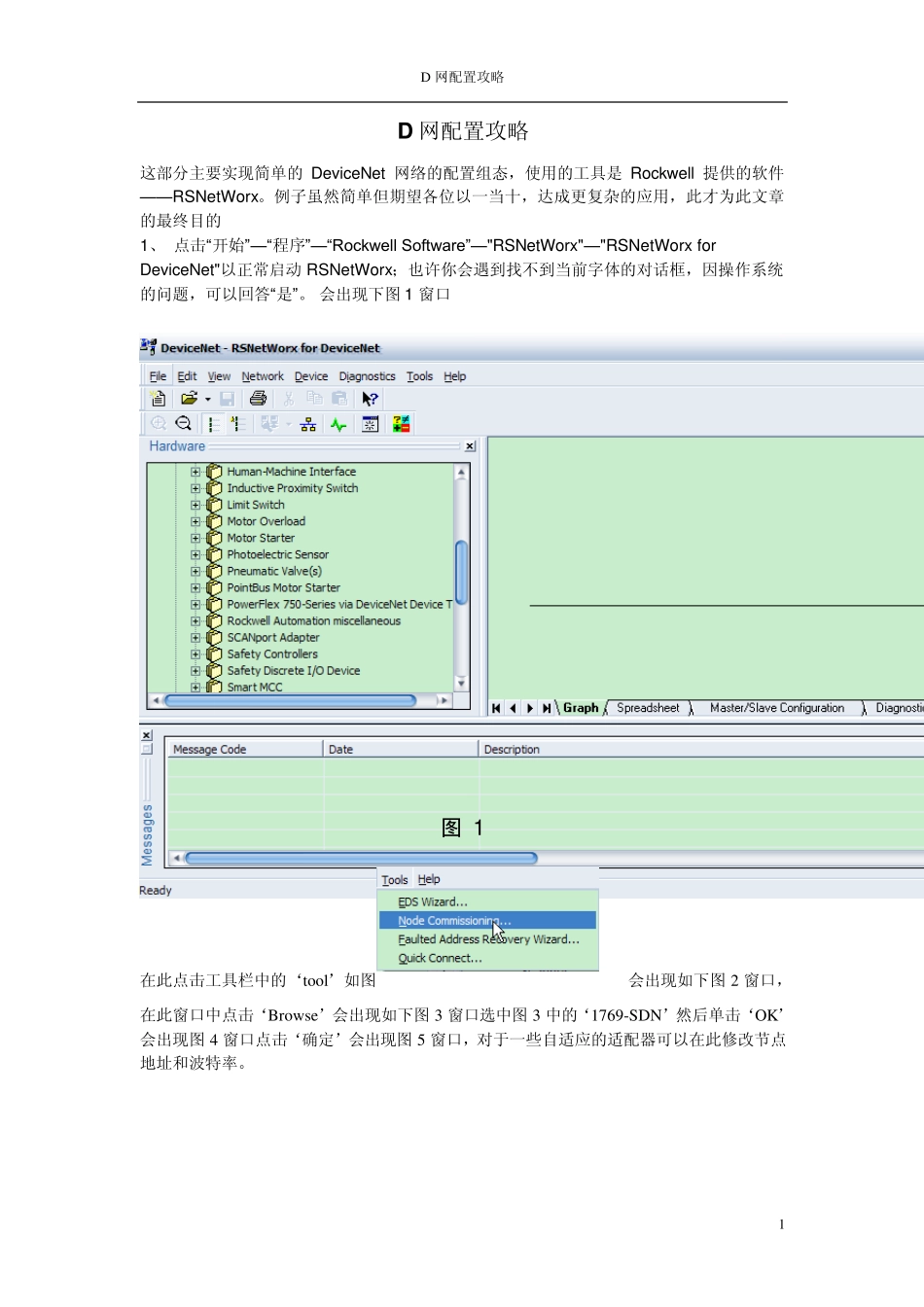

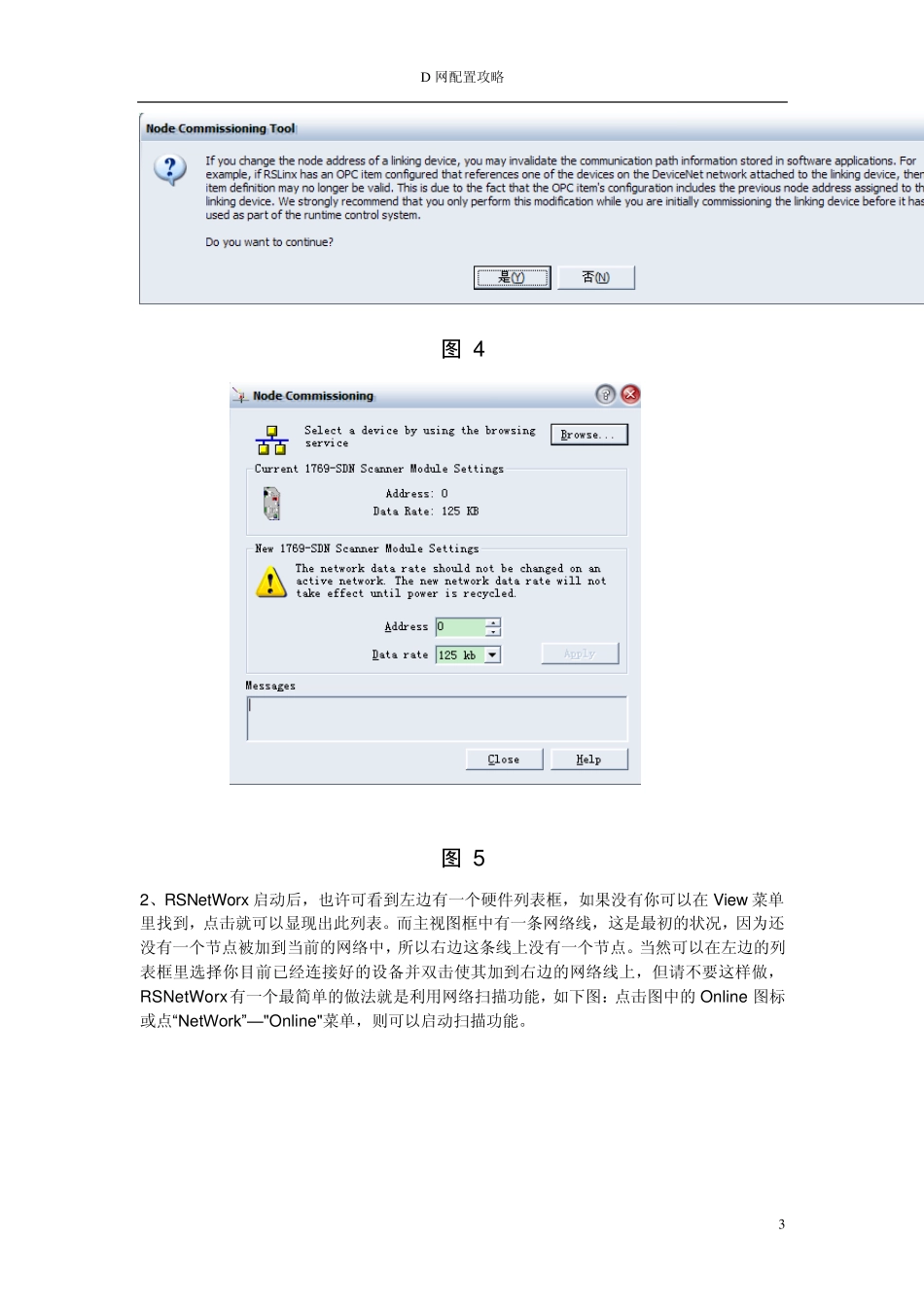

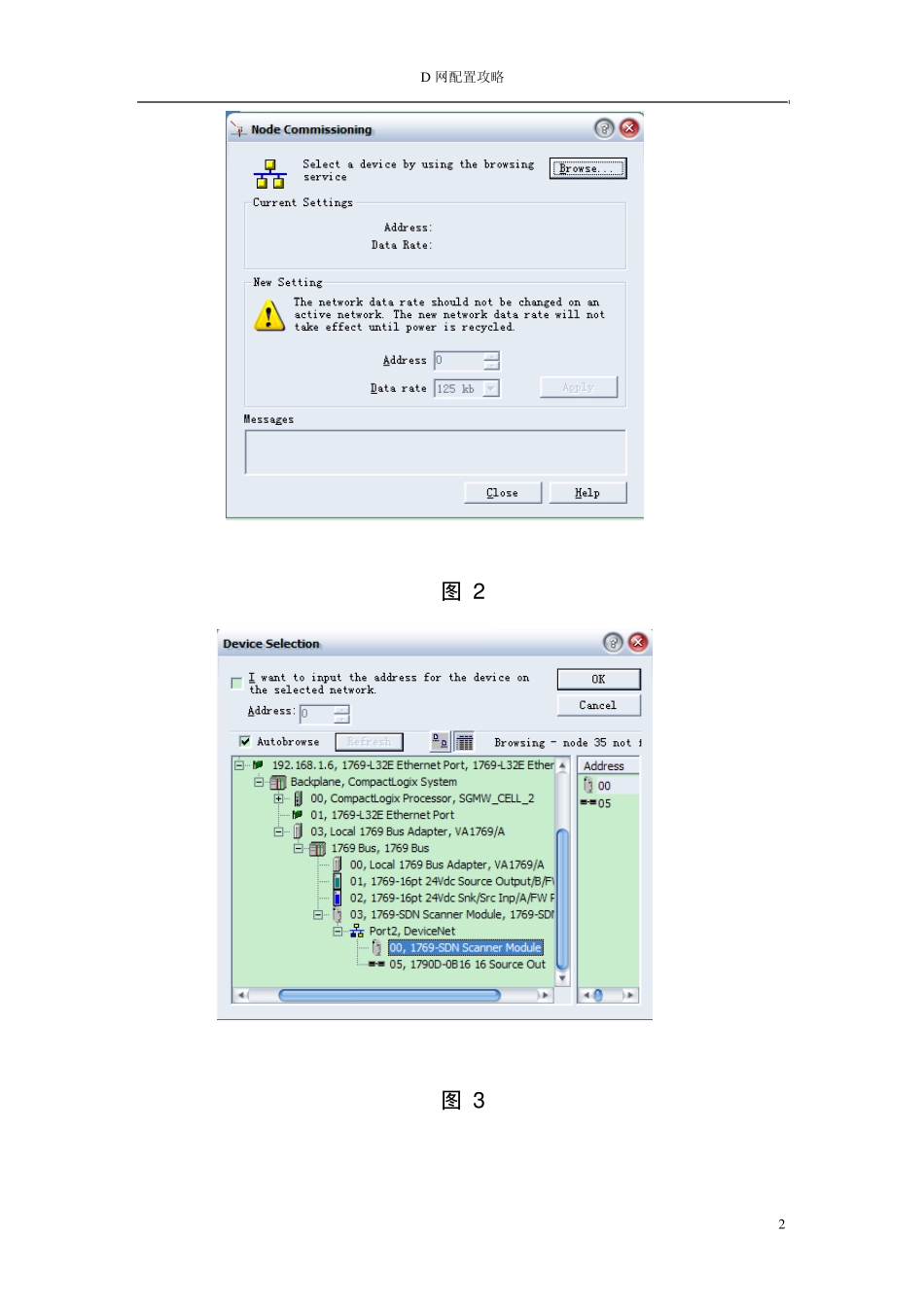

D 网配置攻略 1 D 网配置攻略 这部分主要实现简单的DeviceNet 网络的配置组态，使用的工具是Rockwell 提供的软件——RSNetWorx。例子虽然简单但期望各位以一当十，达成更复杂的应用，此才为此文章的最终目的 1、 点击“开始”—“程序”—“Rockwell Software”—"RSNetWorx"—"RSNetWorx for DeviceNet"以正常启动RSNetWorx；也许你会遇到找不到当前字体的对话框，因操作系统的问题，可以回答“是”。 会出现下图1 窗口 图 1 在此点击工具栏中的‘tool’如图会出现如下图2 窗口，在此窗口中点击‘Brow se’会出现如下图3 窗口选中图3 中的‘1769-SDN’然后单击‘OK’ 会出现图4 窗口点击‘确定’会出现图5 窗口，对于一些自适应的适配器可以在此修改节点地址和波特率。 D 网配置攻略 2 图 2 图 3 D 网配置攻略 3 图 4 图 5 2、RSNetWorx启动后，也许可看到左边有一个硬件列表框，如果没有你可以在 View 菜单里找到，点击就可以显现出此列表。而主视图框中有一条网络线，这是最初的状况，因为还没有一个节点被加到当前的网络中，所以右边这条线上没有一个节点。当然可以在左边的列表框里选择你目前已经连接好的设备并双击使其加到右边的网络线上，但请不要这样做，RSNetWorx有一个最简单的做法就是利用网络扫描功能，如下图：点击图中的 Online 图标或点“NetWork” —"Online"菜单，则可以启动扫描功能。 D 网配置攻略 4 图 6 3、 点击“Online”图标后会弹出一个对话框，要选择用于连接的驱动，现在我们选则的是以太网的驱动。点击图6 中的，窗口中的‘OK’被使能，此时点击‘OK’会出现如下图7 窗口，点击‘确定’软件会对网络上的节点进行扫描。 图 7 注意：在没有适配器的相应版本的EDS文件时是不会打开如图6 中适配器的级联菜单的也就是说你不能对网络上的设备进行扫描。 4、当网络扫面完成后就会出现系统上的所有节点如下图8 所示： D 网配置攻略 5 图 8 创建Dev iceNet Scanlist 扫描列表 5、双击其中的图标，可以查看节点的信息：General, Parameters, I/O Defau lts, EDS File。其中第一项可以清楚的知道供应商，及其它一些详细信息，参数部分可以显示此节点所有本身提供可访问的参数，这些参数根据属性的不同可以读写或只读。在第一次查看参数的时候提示“upload or download”的时候最好是"u pload"。 如图8 中双击‘节点5’查看该节点的输入输出字...
