AC13沥青配合比设计

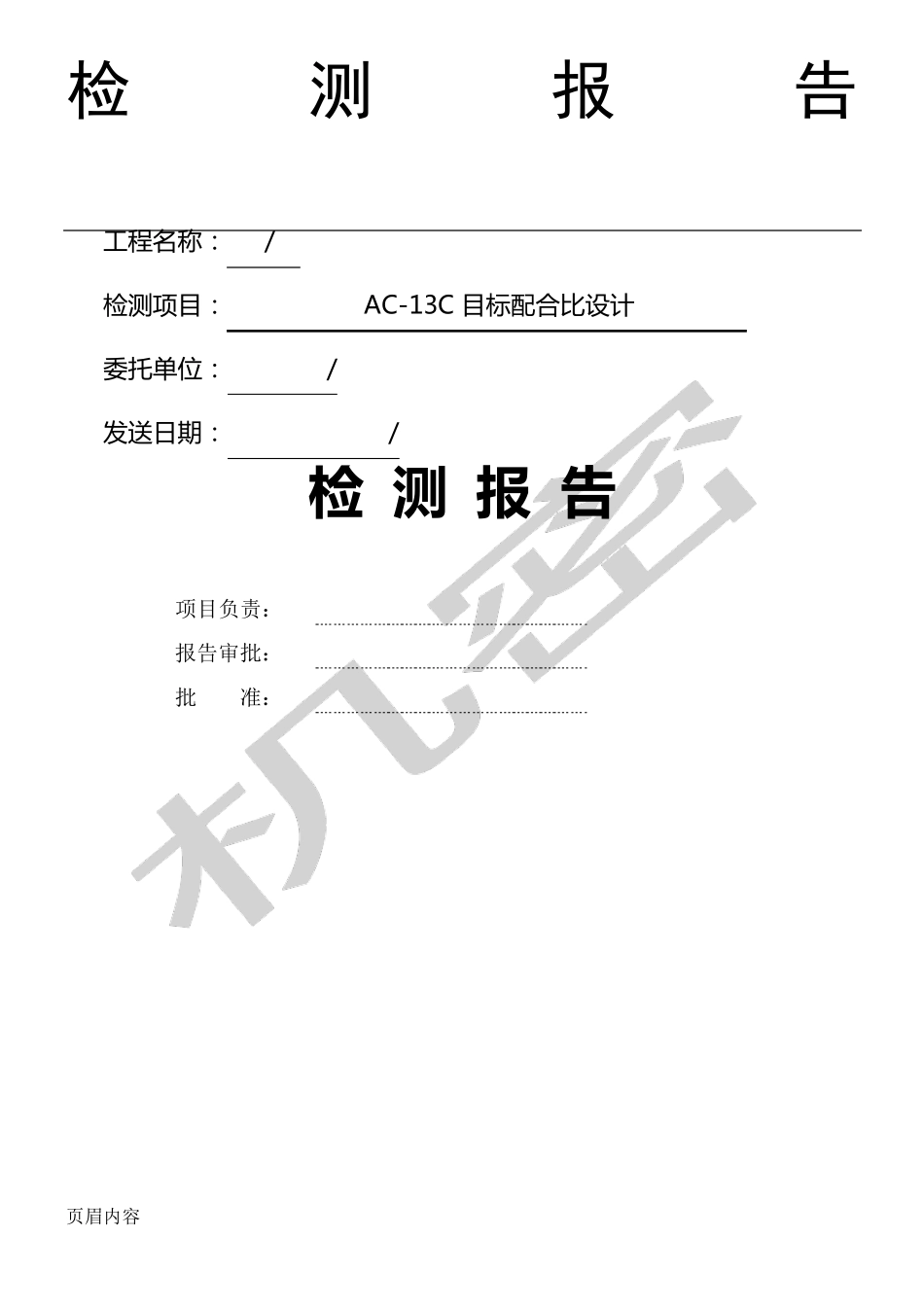

AC13沥青配合比设计_第1页
1/7

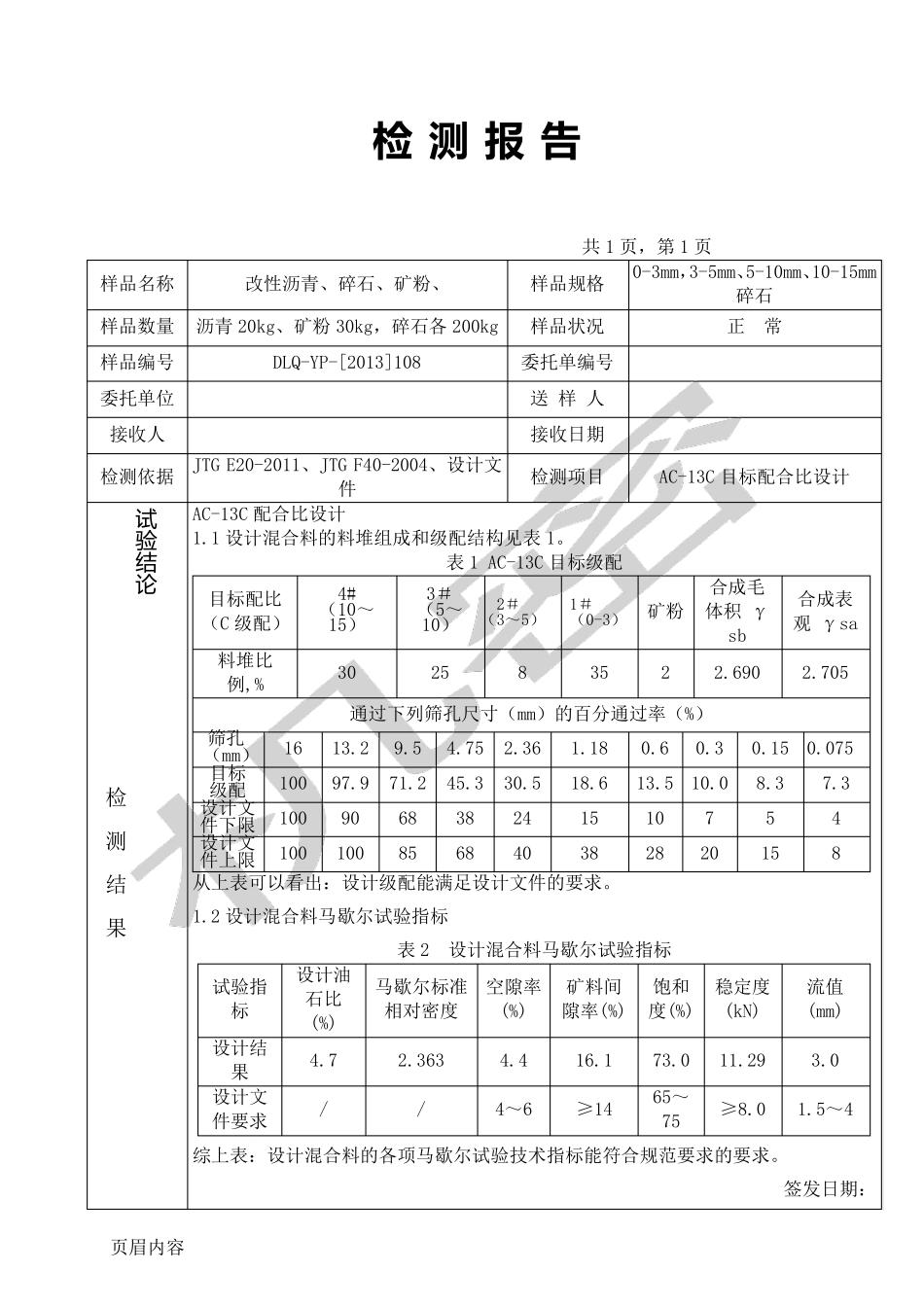

AC13沥青配合比设计_第2页
2/7
AC13沥青配合比设计_第3页
3/7
页眉内容 检 测 报 告 工 程 名 称 : / 检 测 项 目 : AC-13C 目 标 配 合 比 设 计 委 托 单 位: / 发送日期: / 检 测 报 告 项目负责: 报告审批: 批 准: 页眉内容 检测报告 共1 页,第1 页 样品名称 改性沥青、碎石、矿粉、 样品规格 0-3mm,3-5mm、5-10mm、10-15mm碎石 样品数量 沥青20kg、矿粉30kg,碎石各200kg 样品状况 正 常 样品编号 DLQ-YP-[2013]108 委托单编号 委托单位 送 样 人 接收人 接收日期 检测依据 JTG E20-2011、JTG F40-2004、设计文件 检测项目 AC-13C 目标配合比设计 试验结论 检 测 结 果 AC-13C 配合比设计 1.1 设计混合料的料堆组成和级配结构见表1。 表1 AC-13C 目标级配 目标配比 (C 级配) 4# (10~15) 3# (5~10) 2# (3~5) 1#(0-3) 矿粉 合成毛体积 γsb 合成表观 γsa 料堆比例,% 30 25 8 35 2 2.690 2.705 通过下列筛孔尺寸(mm)的百分通过率(%) 筛孔(mm) 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 目标 级配 100 97.9 71.2 45.3 30.5 18.6 13.5 10.0 8.3 7.3 设计文件下限 100 90 68 38 24 15 10 7 5 4 设计文件上限 100 100 85 68 40 38 28 20 15 8 从上表可以看出:设计级配能满足设计文件的要求。 1.2 设计混合料马歇尔试验指标 表2 设计混合料马歇尔试验指标 试验指标 设计油石比 (%) 马歇尔标准相对密度 空隙率(%) 矿料间隙率(%) 饱和度(%) 稳定度(kN) 流值 (mm) 设计结果 4.7 2.363 4.4 16.1 73.0 11.29 3.0 设计文件要求 / / 4~6 ≥14 65~75 ≥8.0 1.5~4 综上表:设计混合料的各项马歇尔试验技术指标能符合规范要求的要求。 签发日期: 页眉内容 备 注 审 核: 主 检:共 4 页,第1 页 附:配合比设计及检测 1.送样集料筛分和密度试验结果 附表1 送样集料和矿粉、沥青检测结果 通过下列筛孔尺寸(mm)的百分通过率(%) 筛孔(mm) 4# 3# 2# 1# 矿粉 (10~15) (5~10) (3~5) (0~3) 0.075 0.0 0.0 1.5 14.9 98.4 0.15 0.0 0.0 1.5 17.5 100 0.3 0.0 0.0 1.6 22.4 100 0.6 0.0 0.0 1.6 32.4 100 1.18 0.0 0.0 1.6 47.0 100 2.36 0.0 0.1 3.4 80.6 100 4.75 0.0 1.2 99.7 100 100 9.5 5.3...
