acerAspire4520G全拆机+散热改造

acerAspire4520G全拆机+散热改造_第1页
1/16
acerAspire4520G全拆机+散热改造_第2页
2/16
acerAspire4520G全拆机+散热改造_第3页
3/16

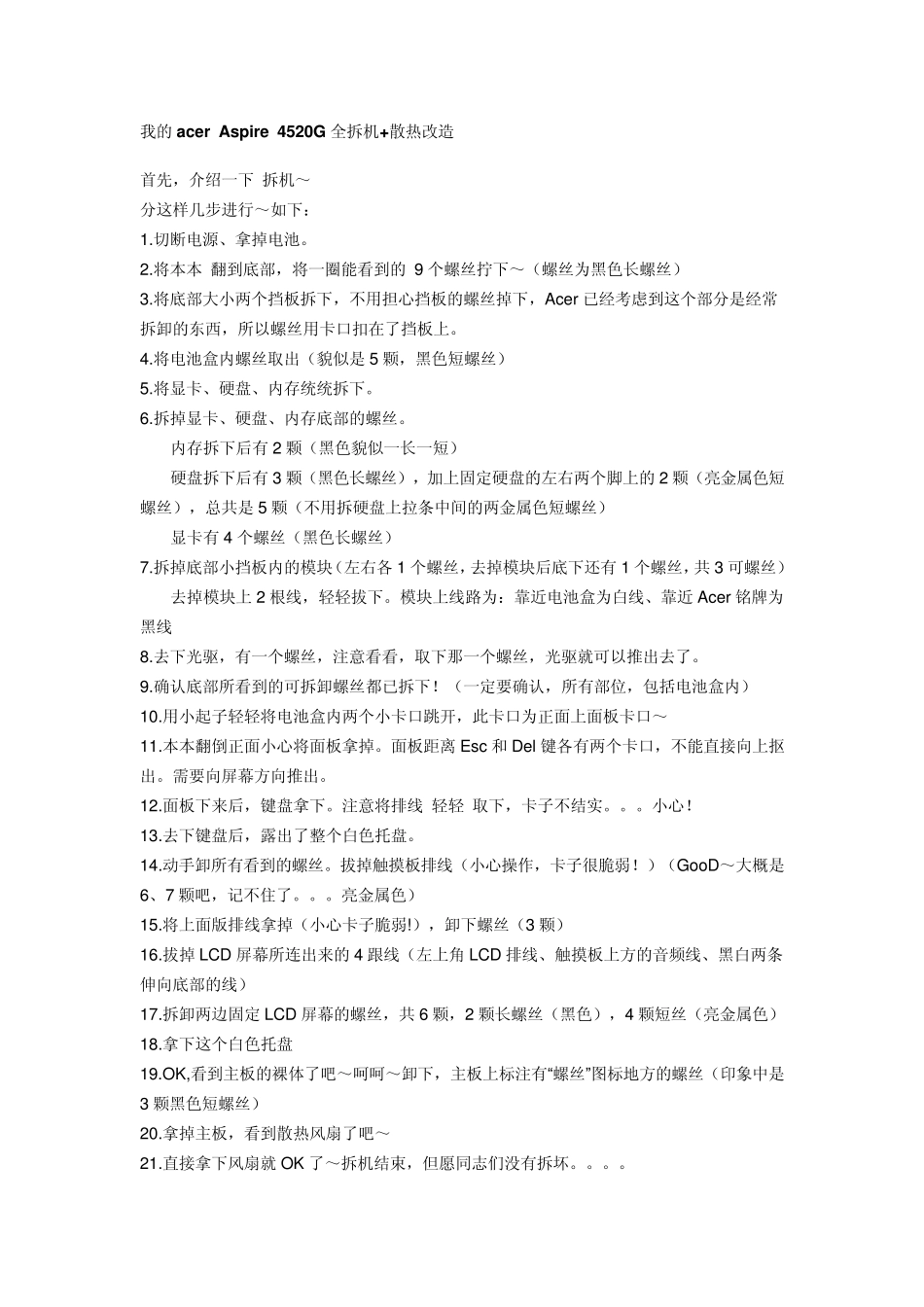

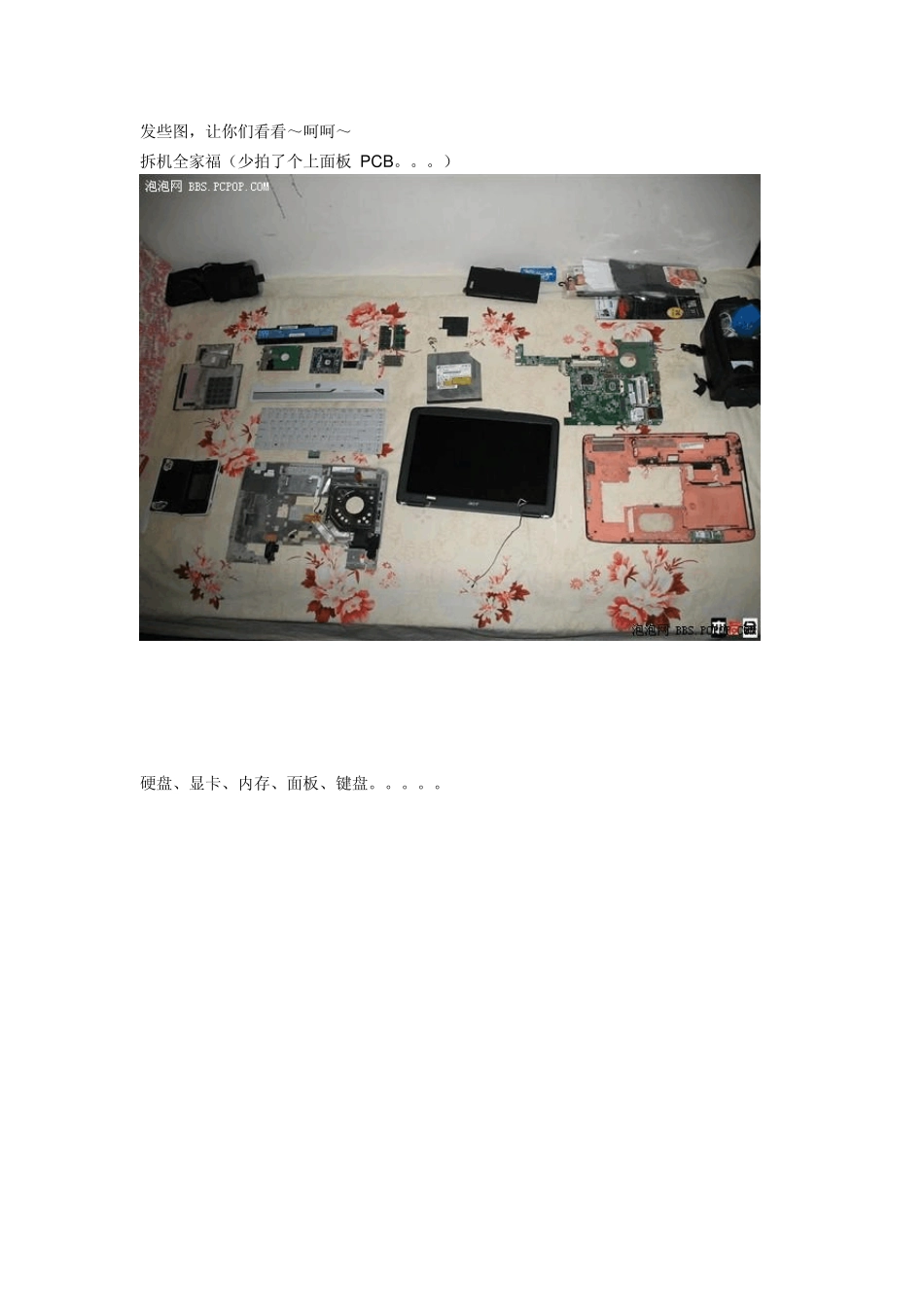

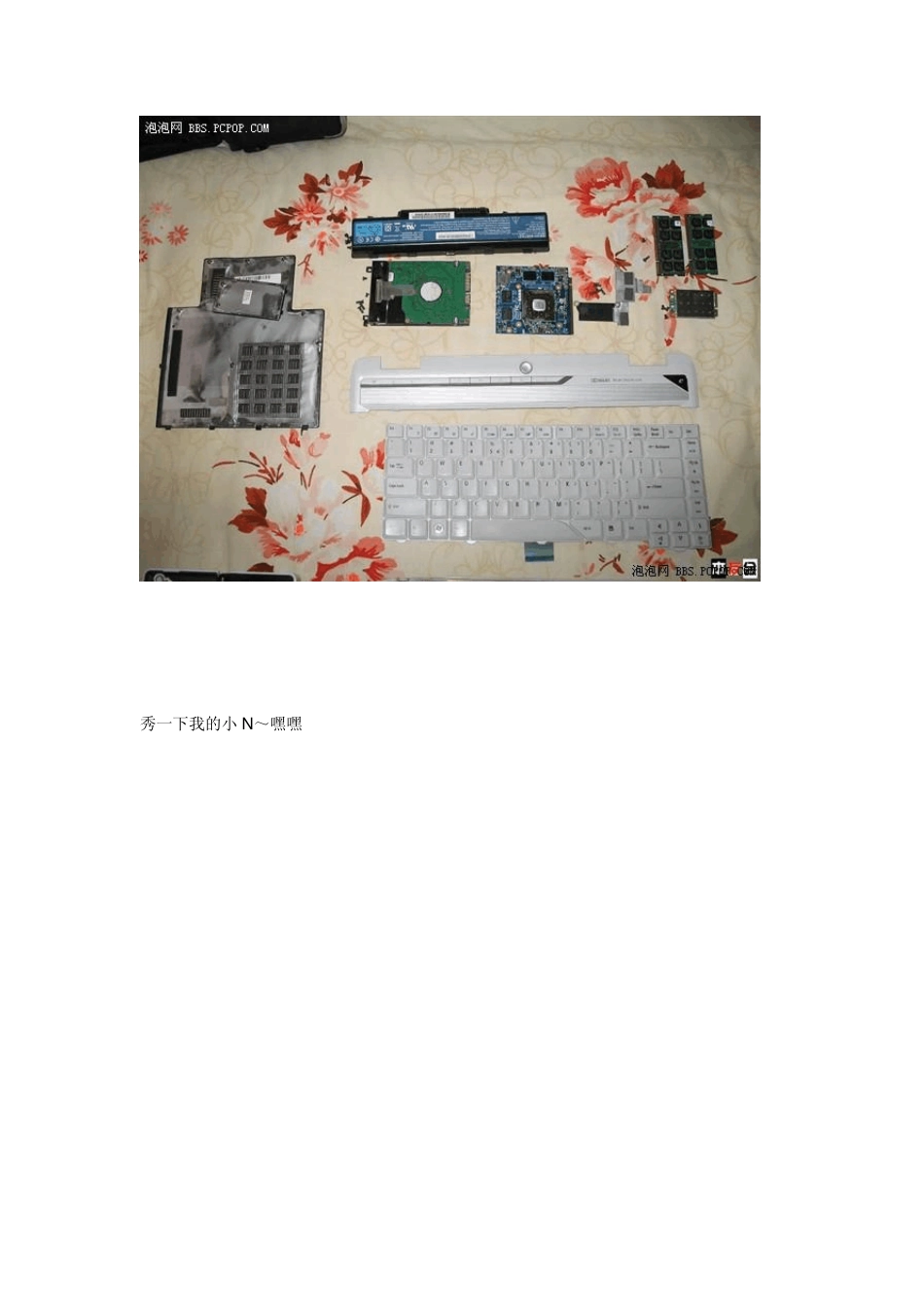

我的acer As pire 4520G 全拆机+散热改造 首先,介绍一下 拆机~ 分这样几步进行~如下: 1.切断电源、拿掉电池。 2.将本本 翻到底部,将一圈能看到的 9 个螺丝拧下~(螺丝为黑色长螺丝) 3.将底部大小两个挡板拆下,不用担心挡板的螺丝掉下,Acer 已经考虑到这个部分是经常拆卸的东西,所以螺丝用卡口扣在了挡板上。 4.将电池盒内螺丝取出(貌似是 5 颗,黑色短螺丝) 5.将显卡、硬盘、内存统统拆下。 6.拆掉显卡、硬盘、内存底部的螺丝。 内存拆下后有 2 颗(黑色貌似一长一短) 硬盘拆下后有 3 颗(黑色长螺丝),加上固定硬盘的左右两个脚上的2 颗(亮金属色短螺丝),总共是 5 颗(不用拆硬盘上拉条中间的两金属色短螺丝) 显卡有 4 个螺丝(黑色长螺丝) 7.拆掉底部小挡板内的模块(左右各 1 个螺丝,去掉模块后底下还有 1 个螺丝,共 3 可螺丝) 去掉模块上 2 根线,轻轻拔下。模块上线路为:靠近电池盒为白线、靠近 Acer 铭牌为黑线 8.去下光驱,有一个螺丝,注意看看,取下那一个螺丝,光驱就可以推出去了。 9.确认底部所看到的可拆卸螺丝都已拆下!(一定要确认,所有部位,包括电池盒内) 10.用小起子轻轻将电池盒内两个小卡口跳开,此卡口为正面上面板卡口~ 11.本本翻倒正面小心将面板拿掉。面板距离 Es c 和 Del 键各有两个卡口,不能直接向上抠出。需要向屏幕方向推出。 12.面板下来后,键盘拿下。注意将排线 轻轻 取下,卡子不结实。。。小心! 13.去下键盘后,露出了整个白色托盘。 14.动手卸所有看到的螺丝。拔掉触摸板排线(小心操作,卡子很脆弱!)(GooD~大概是6、7 颗吧,记不住了。。。亮金属色) 15.将上面版排线拿掉(小心卡子脆弱!),卸下螺丝(3 颗) 16.拔掉 LCD 屏幕所连出来的4 跟线(左上角 LCD 排线、触摸板上方的音频线、黑白两条伸向底部的线) 17.拆卸两边固定 LCD 屏幕的螺丝,共 6 颗,2 颗长螺丝(黑色),4 颗短丝(亮金属色) 18.拿下这个白色托盘 19.OK,看到主板的裸体了吧~呵呵~卸下,主板上标注有“螺丝”图标地方的螺丝(印象中是3 颗黑色短螺丝) 20.拿掉主板,看到散热风扇了吧~ 21.直接拿下风扇就 OK 了~拆机结束,但愿同志们没有拆坏。。。。 发些图,让你们看看~呵呵~ 拆机全家福(少拍了个上面板 PCB。。。) 硬盘、显卡、内存、面板、键盘。。。。。 秀一下我的小 N ~嘿嘿 一机之板 LCD...
