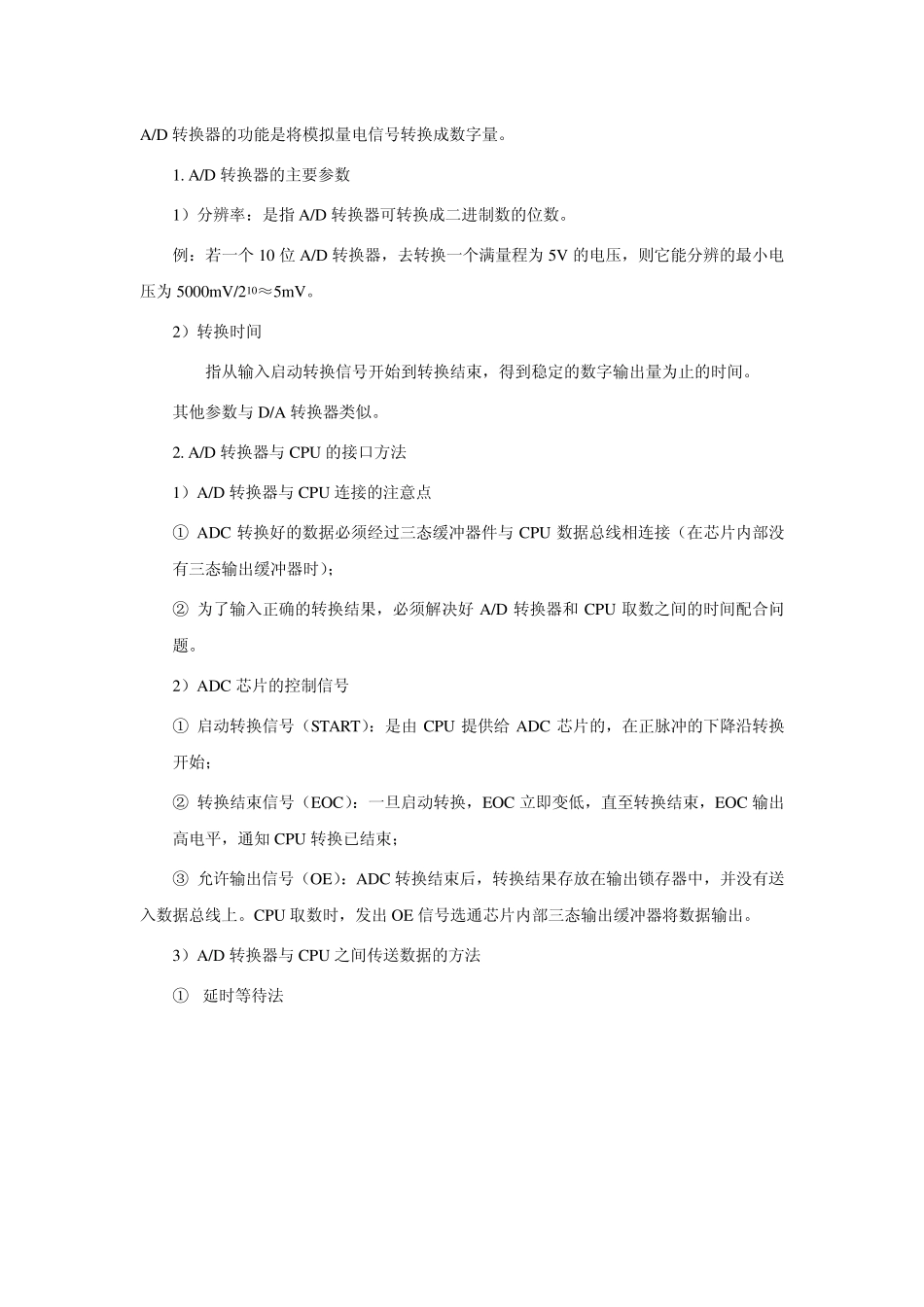

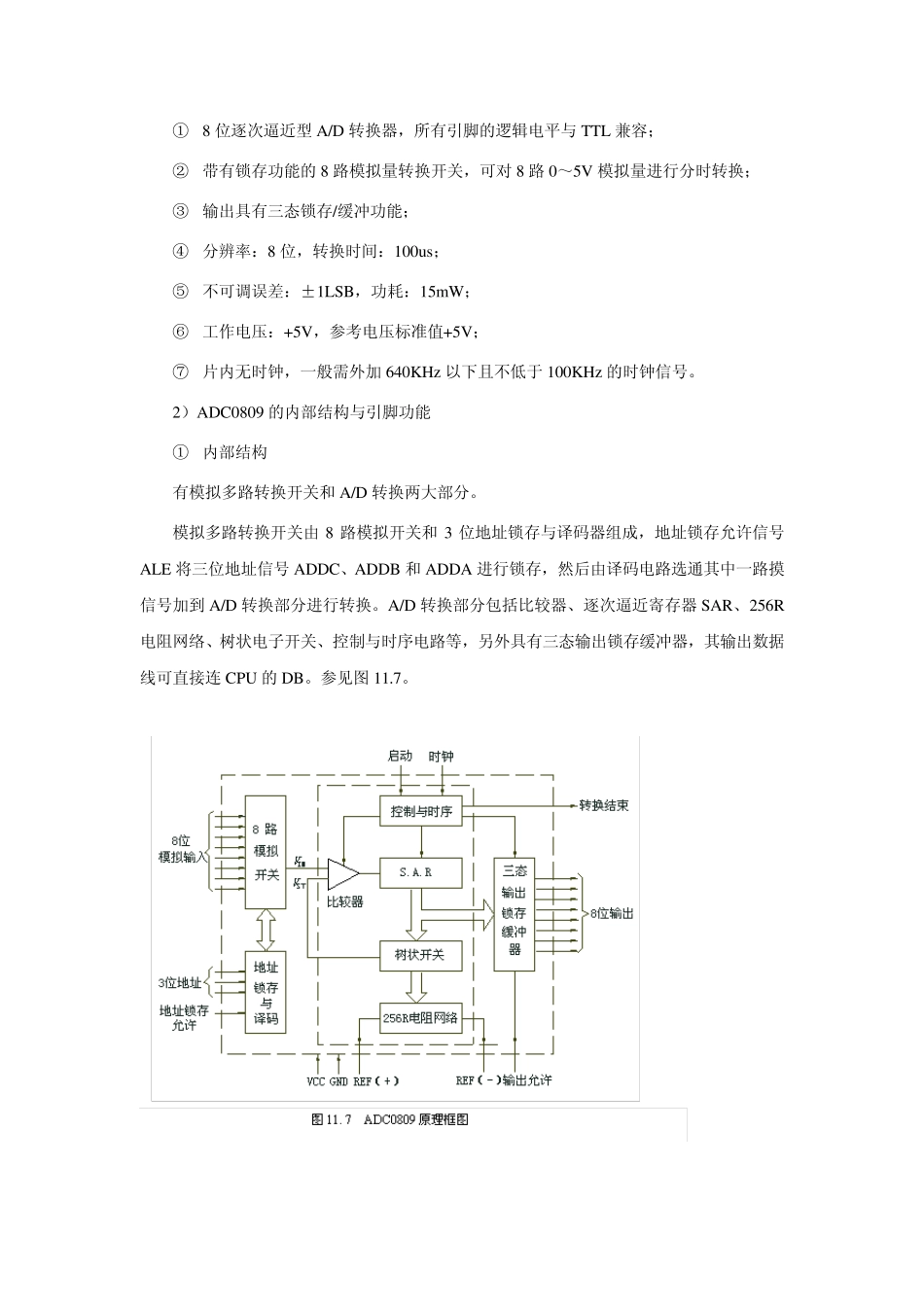

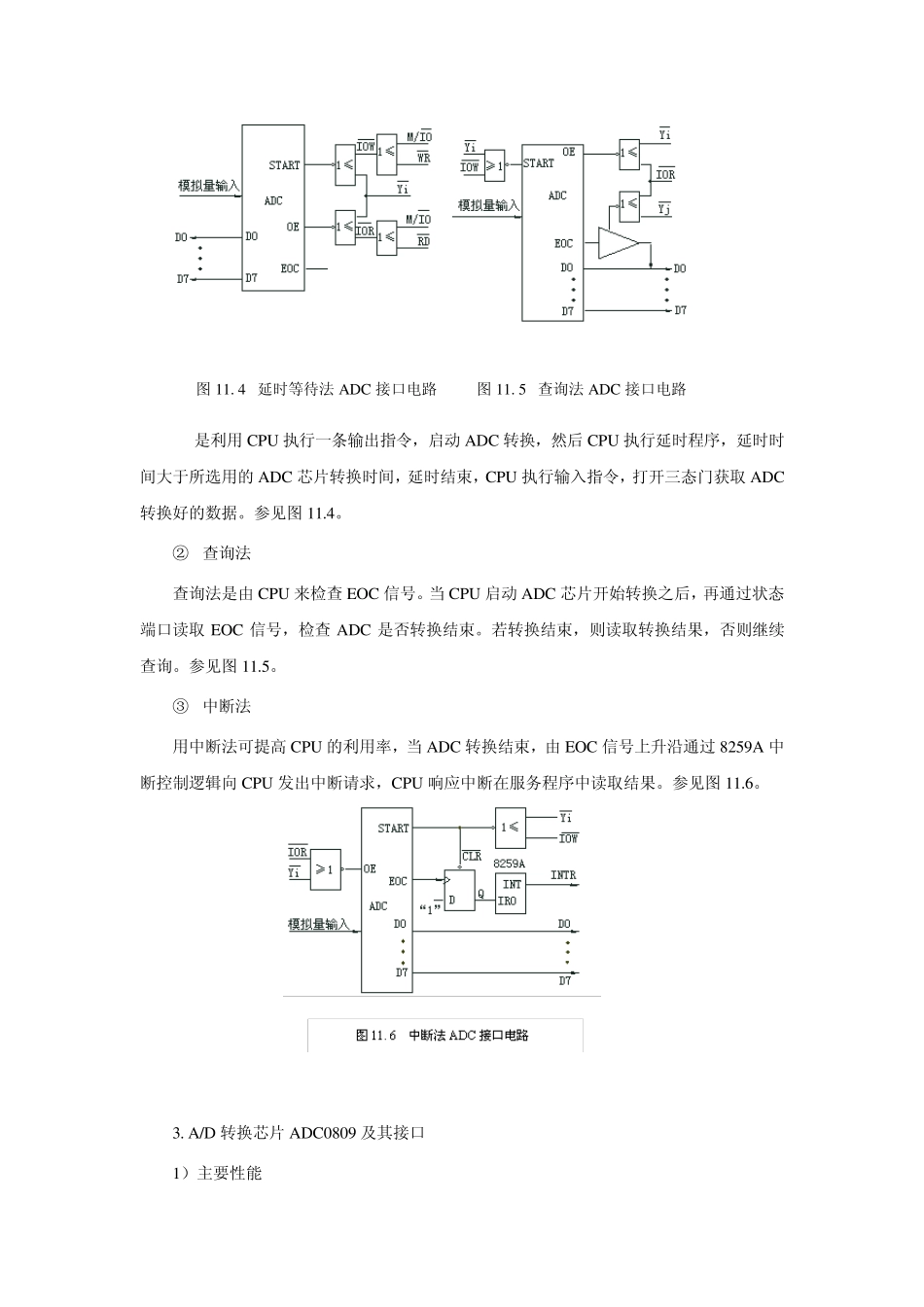

A/D 转换器的功能是将模拟量电信号转换成数字量。 1. A/D 转换器的主要参数 1）分辨率：是指A/D 转换器可转换成二进制数的位数。 例：若一个10 位A/D 转换器，去转换一个满量程为5V 的电压，则它能分辨的最小电压为5000mV/210≈5mV。 2）转换时间 指从输入启动转换信号开始到转换结束，得到稳定的数字输出量为止的时间。 其他参数与 D/A 转换器类似。 2. A/D 转换器与 CPU 的接口方法 1）A/D 转换器与 CPU 连接的注意点 ① ADC 转换好的数据必须经过三态缓冲器件与 CPU 数据总线相连接（在芯片内部没有三态输出缓冲器时）； ② 为了输入正确的转换结果，必须解决好 A/D 转换器和 CPU 取数之间的时间配合问题。 2）ADC 芯片的控制信号 ① 启动转换信号（START）：是由 CPU 提供给 ADC 芯片的，在正脉冲的下降沿转换开始； ② 转换结束信号（EOC）：一旦启动转换，EOC 立即变低，直至转换结束，EOC 输出高电平，通知 CPU 转换已结束； ③ 允许输出信号（OE）：ADC 转换结束后，转换结果存放在输出锁存器中，并没有送入数据总线上。CPU 取数时，发出 OE 信号选通芯片内部三态输出缓冲器将数据输出。 3）A/D 转换器与 CPU 之间传送数据的方法 ① 延时等待法 图11. 4 延时等待法ADC 接口电路 图11. 5 查询法ADC 接口电路 是利用CPU 执行一条输出指令，启动ADC 转换，然后CPU 执行延时程序，延时时间大于所选用的ADC 芯片转换时间，延时结束，CPU 执行输入指令，打开三态门获取ADC转换好的数据。参见图11.4。 ② 查询法 查询法是由 CPU 来检查EOC 信号。当 CPU 启动ADC 芯片开始转换之后，再通过状态端口读取EOC 信号，检查ADC 是否转换结束。若转换结束，则读取转换结果，否则继续查询。参见图11.5。 ③ 中断法 用中断法可提高 CPU 的利用率，当 ADC 转换结束，由 EOC 信号上升沿通过 8259A 中断控制逻辑向 CPU 发出中断请求，CPU 响应中断在服务程序中读取结果。参见图11.6。 3. A/D 转换芯片ADC0809 及其接口 1）主要性能 ① 8 位逐次逼近型A/D 转换器，所有引脚的逻辑电平与TTL 兼容； ② 带有锁存功能的8 路模拟量转换开关，可对8 路0～5V 模拟量进行分时转换； ③ 输出具有三态锁存/缓冲功能； ④ 分辨率：8 位，转换时间：100us； ⑤ 不可调误差：±1LSB，功耗：15mW； ⑥ 工作电压：+5V，参考电压标准值+5V； ⑦...
