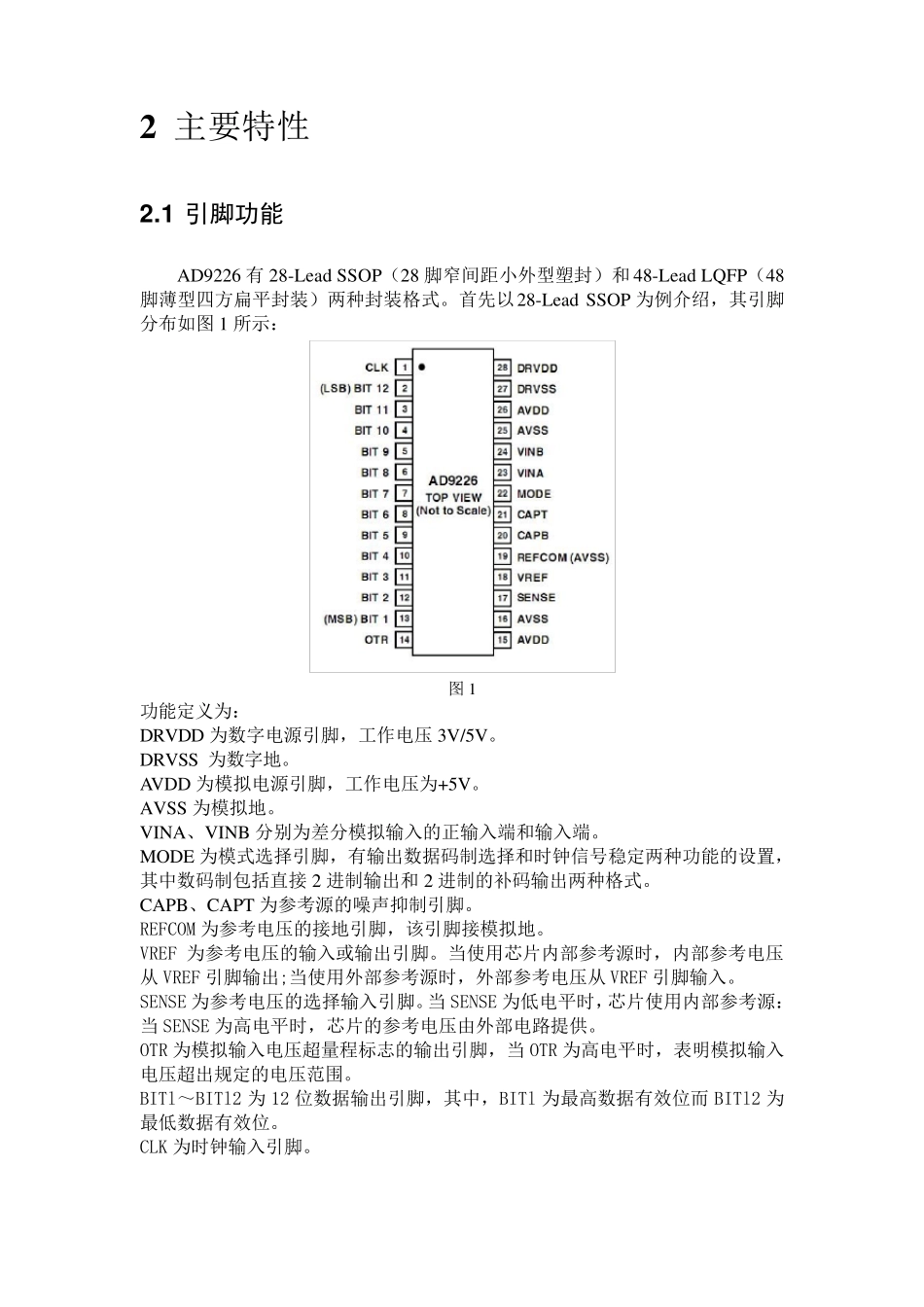

12 位高速A D 转换器A D 9226 0 引言 随着半导体技术、集成技术和计算机技术的飞速发展，数字技术已经渗入到科研、生产和生活的各个领域。像数字仪器、数字通讯、数字电器和数字控制等以数字技术为基础的产品和系统层出不穷。而对于自然界中广泛的以模拟信号为主的物理信号的数字技术处理，必然面临着模拟信号转换成数字信号的采集过程。于是，在数字电路设计向着高速、超高速的方向发展的同时，与之相匹配的数据采集系统必须具有更高的采样速率，同时能提供更丰富的原始数据信息。 A/D 转换器的基本原理： 典型的 A/D 转换器一般包括前置滤波器、采样/保持电路、量化电路和编码电路。前置滤波被称为抗混叠滤波，是为了防止高频信号混叠到 A/D 转换器的基带内。混叠滤波通常是由 A/D 转换器本身的带宽限制特性来实现。紧接着是采样/保持电路，这个电路在采样时钟的控制下对输入信号进行采样，使其成为时间离散信号；保持电路则在转换过程中保持采样值不变。A/D 转换器将采样到的模拟信号转换成相应的输出代码，这段时间被称为 A/D 转换器的转换时间。转换通过量化步骤来完成。量化和编码过程就是实际的转换过程，将时间离散的信号量转化为最接近的二进制码输出。 1 概述 AD9226 是 ADI 公司生产的单片、单电源供电、12 位精度、65Msps 高速模数转换器，片内集成高性能的采样保持放大器（sample-and-hold amplifier SHA）和参考电压源。AD9226 采用带有误差校正逻辑的多级差分流水结构，以保证在65Msps 采样率下获得精确的 12 位数据。同时，AD9226 还具有较低的功耗(475mw )和较高的信噪比(69dB)。 2 主要特性 2 .1 引脚功能 AD9226 有28-Lead SSOP（28 脚窄间距小外型塑封）和48-Lead LQFP（48脚薄型四方扁平封装）两种封装格式。首先以28-Lead SSOP 为例介绍，其引脚分布如图1 所示： 图1 功能定义为： DRVDD 为数字电源引脚，工作电压3V/5V。 DRVSS 为数字地。 AVDD 为模拟电源引脚，工作电压为+5V。 AVSS 为模拟地。 VINA、VINB 分别为差分模拟输入的正输入端和输入端。 MODE 为模式选择引脚，有输出数据码制选择和时钟信号稳定两种功能的设置，其中数码制包括直接 2 进制输出和2 进制的补码输出两种格式。 CAPB、CAPT 为参考源的噪声抑制引脚。 REFCOM 为参考电压的接地引脚，该引脚接模拟地。 VREF 为参考电压的输入或输出引脚。当使用芯片内部参考源时，内部参考...
