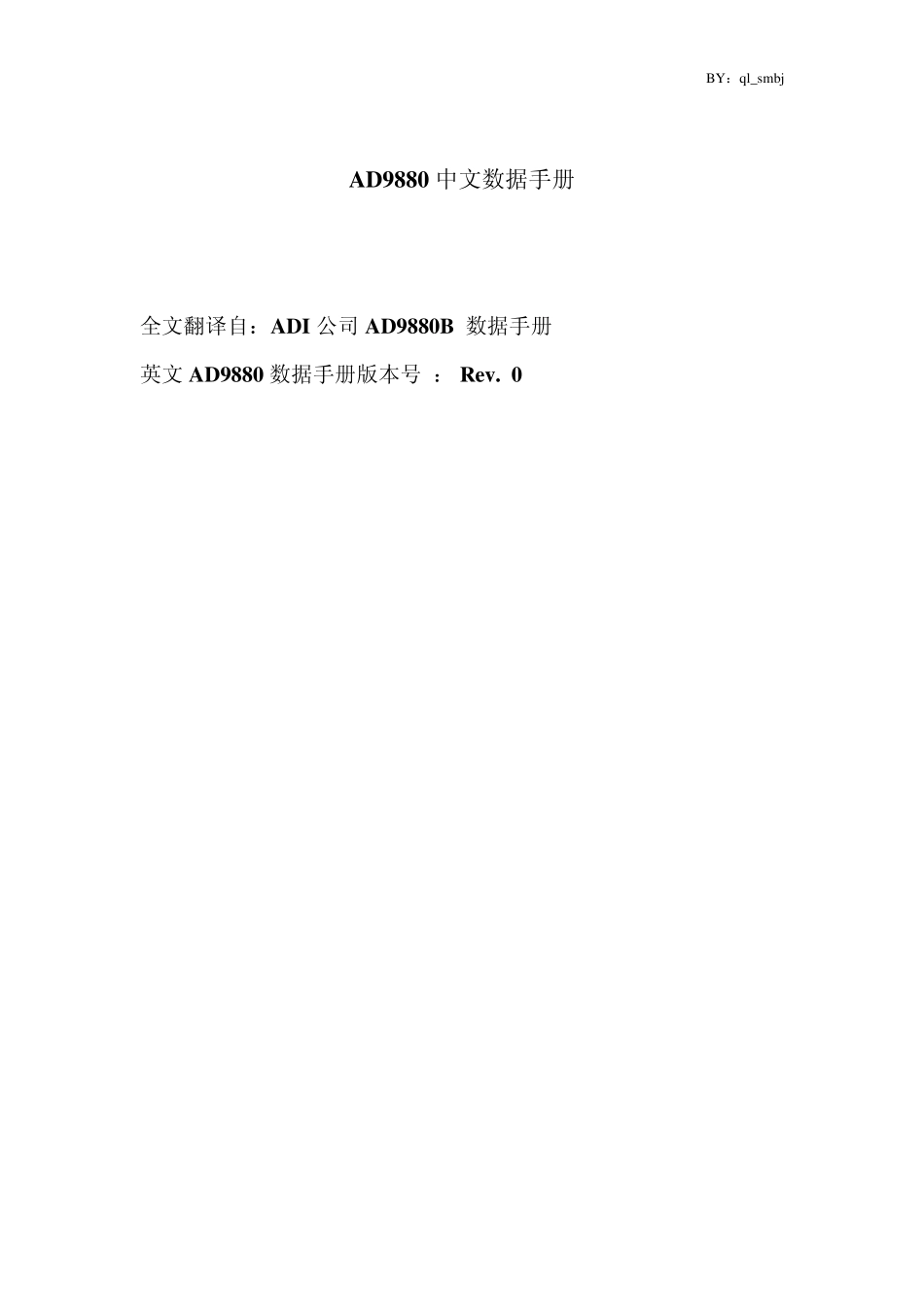

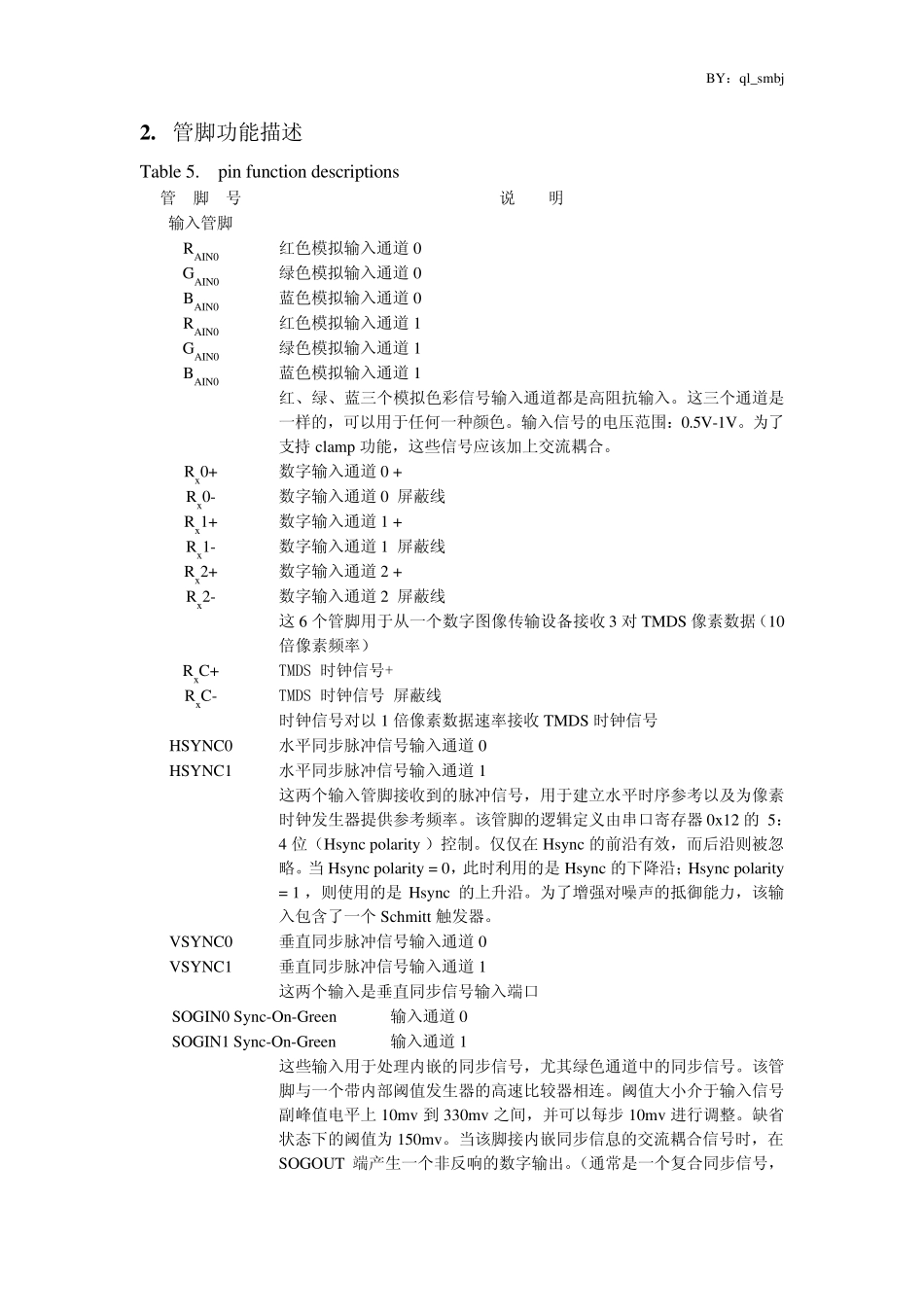

BY：ql_smbj AD9880 中文数据手册 全文翻译自：ADI 公司 AD9880B 数据手册 英文 AD9880 数据手册版本号 ： Rev. 0 BY：ql_smbj 简单描述 AD9880 是一个集模拟接口和HDMI 接口于一体单个芯片，并且还支持HDCP。 1.1 模拟接口 AD9880 是一个真正8 位的150MSPS 的单片模拟接口，用于对复合视频（YPbPr）和 RGB 图像信号的采集。有150MSPS 的编码速率和330MHz 的带宽，所以支持全部HDTV格式（最高1080p）和最高SXGA(1280*1024@75Hz)的FED。 Ad9880 模拟接口内部包含有一个带1.25V 基准的3 态ADC，一个锁相环（PLL），增益、偏置、箝位控制均可编程。用户只需提供 1.8V 和3.3V 电压、模拟输入和Hsync 信号。三态CMOS 输出的供电范围 1.8V 到 3.3V。片内锁相环从 Hsync 信号可以产生像素时钟信号，输出频率从 12MHz 到 150MHz。时钟抖动（clock jitter）在 150MHz 情况下，小于700ps p-p。AD9880 还能为复合同步以及 sync-on-green（SOG）提供全同步处理。 1.2 数字接口 AD9880 接收器符合HDMI 1.1 规范，支持所有HDTV 格式和显示公式。The receiver features an intrapair skew tolerance of up to one full clock cycle。在 HDCP 方案下，显示器可以接收加密的视频信号。AD9880 可以应用于视频接收的认证，在接收端对编码后的视频信号进行解密。 借助于先进的CMOS 工艺，AD9880 提供 100 管脚的LQFP 表贴无铅封装。温度范围0-70 摄氏度。 BY：ql_smbj 2 . 管脚功能描述 Table 5. pin fu nction descriptions 管 脚 号 说 明 输入管脚 RAIN0红色模拟输入通道0 GAIN0绿色模拟输入通道0 BAIN0蓝色模拟输入通道0 RAIN0红色模拟输入通道1 GAIN0绿色模拟输入通道1 BAIN0蓝色模拟输入通道1 红、绿、蓝三个模拟色彩信号输入通道都是高阻抗输入。这三个通道是一样的，可以用于任何一种颜色。输入信号的电压范围：0.5V-1V。为了支持 clamp 功能，这些信号应该加上交流耦合。 Rx0+ 数字输入通道0 + Rx0- 数字输入通道0 屏蔽线 Rx1+ 数字输入通道1 + Rx1- 数字输入通道1 屏蔽线 Rx2+ 数字输入通道2 + Rx2- 数字输入通道2 屏蔽线 这 6 个管脚用于从一个数字图像传输设备接收 3 对 TMDS 像素数据（10倍像素频率） RxC+ TMDS 时钟信号+ RxC- TMDS 时钟信号 屏蔽线 时钟信号对以 1 倍像素数据速率接收 TMDS 时钟信号...
