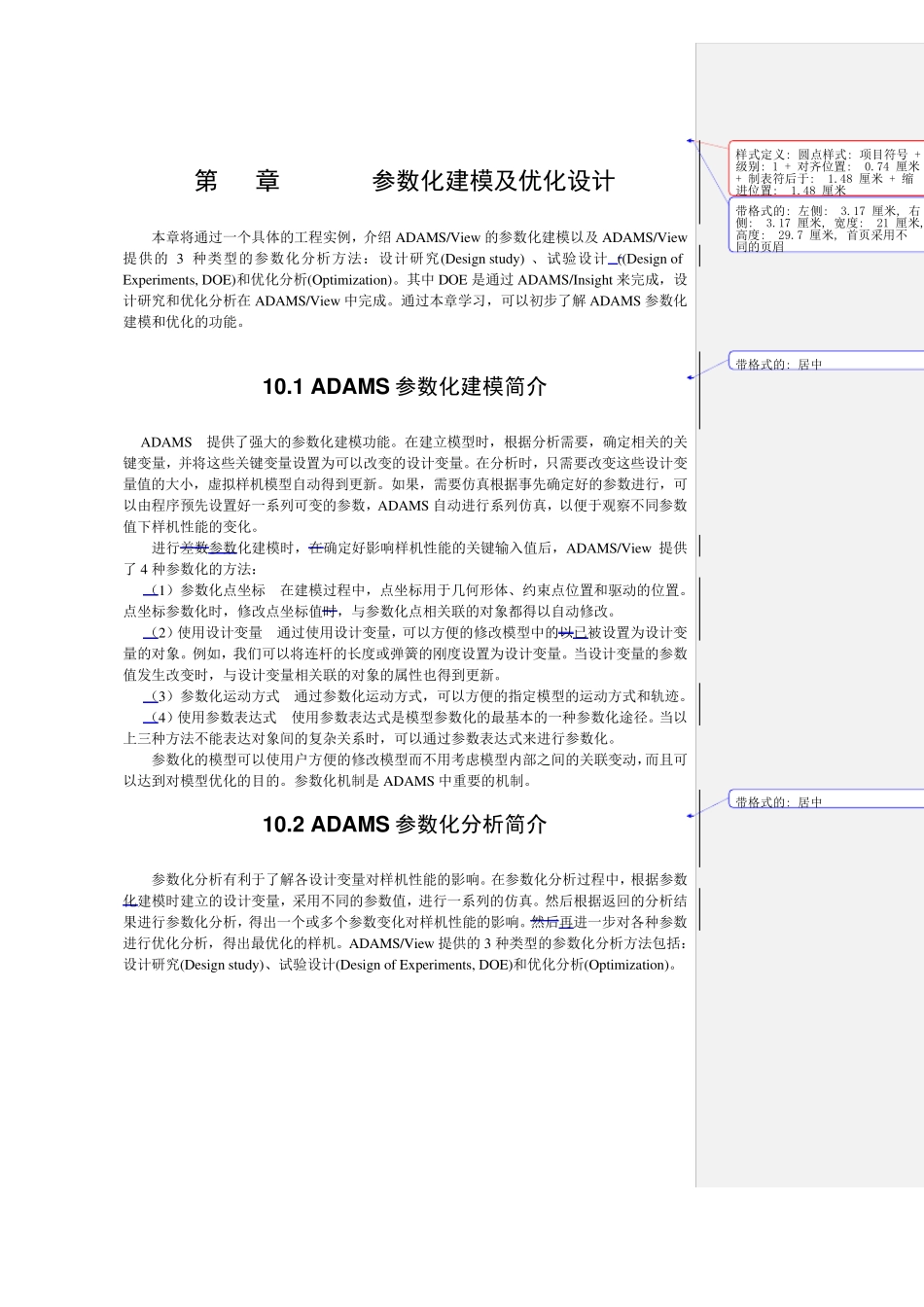

第10章 ADAMS参数化建模及优化设计 本章将通过一个具体的工程实例，介绍ADAMS/View 的参数化建模以及ADAMS/View提供的3 种类型的参数化分析方法：设计研究(Design study) 、试验设计 ((Design of Experiments, DOE)和优化分析(Optimization)。其中 DOE 是通过ADAMS/Insight 来完成，设计研究和优化分析在 ADAMS/View 中完成。通过本章学习，可以初步了解 ADAMS 参数化建模和优化的功能。 10.1 ADAMS参数化建模简介 ADAMS提供了强大的参数化建模功能。在建立模型时，根据分析需要，确定相关的关键变量，并将这些关键变量设置为可以改变的设计变量。在分析时，只需要改变这些设计变量值的大小，虚拟样机模型自动得到更新。如果，需要仿真根据事先确定好的参数进行，可以由程序预先设置好一系列可变的参数，ADAMS 自动进行系列仿真，以便于观察不同参数值下样机性能的变化。 进行差数参数化建模时，在确定好影响样机性能的关键输入值后，ADAMS/View 提供了 4 种参数化的方法： （1）参数化点坐标 在建模过程中，点坐标用于几何形体、约束点位置和驱动的位置。点坐标参数化时，修改点坐标值时，与参数化点相关联的对象都得以自动修改。 （2）使用设计变量 通过使用设计变量，可以方便的修改模型中的以已被设置为设计变量的对象。例如，我们可以将连杆的长度或弹簧的刚度设置为设计变量。当设计变量的参数值发生改变时，与设计变量相关联的对象的属性也得到更新。 （3）参数化运动方式 通过参数化运动方式，可以方便的指定模型的运动方式和轨迹。 （4）使用参数表达式 使用参数表达式是模型参数化的最基本的一种参数化途径。当以上三种方法不能表达对象间的复杂关系时，可以通过参数表达式来进行参数化。 参数化的模型可以使用户方便的修改模型而不用考虑模型内部之间的关联变动，而且可以达到对模型优化的目的。参数化机制是 ADAMS 中重要的机制。 10.2 ADAMS参数化分析简介 参数化分析有利于了解各设计变量对样机性能的影响。在参数化分析过程中，根据参数化建模时建立的设计变量，采用不同的参数值，进行一系列的仿真。然后根据返回的分析结果进行参数化分析，得出一个或多个参数变化对样机性能的影响。然后再进一步对各种参数进行优化分析，得出最优化的样机。ADAMS/View 提供的3 种类型的参数化分析方法包括：设计研究(Design study)、试验设计(Design of Experiments, DOE)和优化分析(Optimization)...
