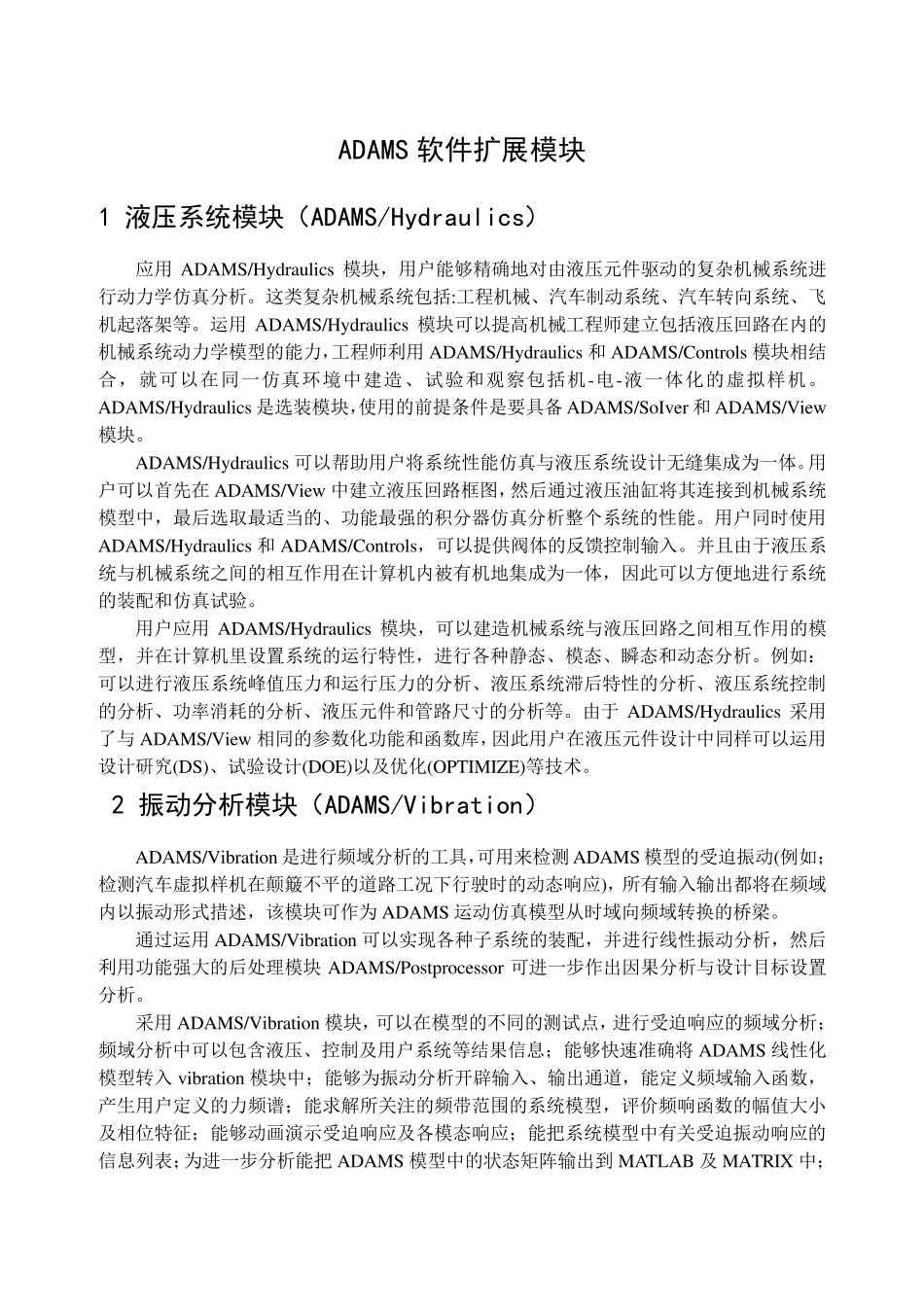

ADAMS 软件扩展模块 1 液压系统模块(ADAMS/Hydraulics) 应用ADAMS/Hydraulics 模块,用户能够精确地对由液压元件驱动的复杂机械系统进行动力学仿真分析。这类复杂机械系统包括:工程机械、汽车制动系统、汽车转向系统、飞机起落架等。运用ADAMS/Hydraulics 模块可以提高机械工程师建立包括液压回路在内的机械系统动力学模型的能力,工程师利用ADAMS/Hydraulics 和 ADAMS/Controls 模块相结合,就可以在同一仿真环境中建造、试验和观察包括机-电-液一体化的虚拟样机。ADAMS/Hydraulics 是选装模块,使用的前提条件是要具备 ADAMS/SoIver 和 ADAMS/View模块。 ADAMS/Hydraulics 可以帮助用户将系统性能仿真与液压系统设计无缝集成为一体。用户可以首先在 ADAMS/View 中建立液压回路框图,然后通过液压油缸将其连接到机械系统模型中,最后选取最适当的、功能最强的积分器仿真分析整个系统的性能。用户同时使用ADAMS/Hydraulics 和 ADAMS/Controls,可以提供阀体的反馈控制输入。并且由于液压系统与机械系统之间的相互作用在计算机内被有机地集成为一体,因此可以方便地进行系统的装配和仿真试验。 用户应用ADAMS/Hydraulics 模块,可以建造机械系统与液压回路之间相互作用的模型,并在计算机里设置系统的运行特性,进行各种静态、模态、瞬态和动态分析。例如:可以进行液压系统峰值压力和运行压力的分析、液压系统滞后特性的分析、液压系统控制的分析、功率消耗的分析、液压元件和管路尺寸的分析等。由于 ADAMS/Hydraulics 采用了与 ADAMS/View 相同的参数化功能和函数库,因此用户在液压元件设计中同样可以运用设计研究(DS)、试验设计(DOE)以及优化(OPTIMIZE)等技术。 2 振动分析模块(ADAMS/Vibration) ADAMS/Vibration 是进行频域分析的工具,可用来检测 ADAMS 模型的受迫振动(例如;检测汽车虚拟样机在颠簸不平的道路工况下行驶时的动态响应),所有输入输出都将在频域内以振动形式措述,该模块可作为 ADAMS 运动仿真模型从时域向频域转换的桥梁。 通过运用ADAMS/Vibration 可以实现各种子系统的装配,并进行线性振动分析,然后 利用功能强大的后处理模块ADAMS/Postprocessor 可进一步作出因果分析与设计目标设置分析。 采用ADAMS/Vibration 模块,可以在模型的不同的测试点,进行受迫响应的频域分析;频域分析中可以包含液压、控制及用户系统等结果信息;能够快速准确将 ADAMS 线性化模型转入 vibrat...
