ADC0809芯片的简单采集系统

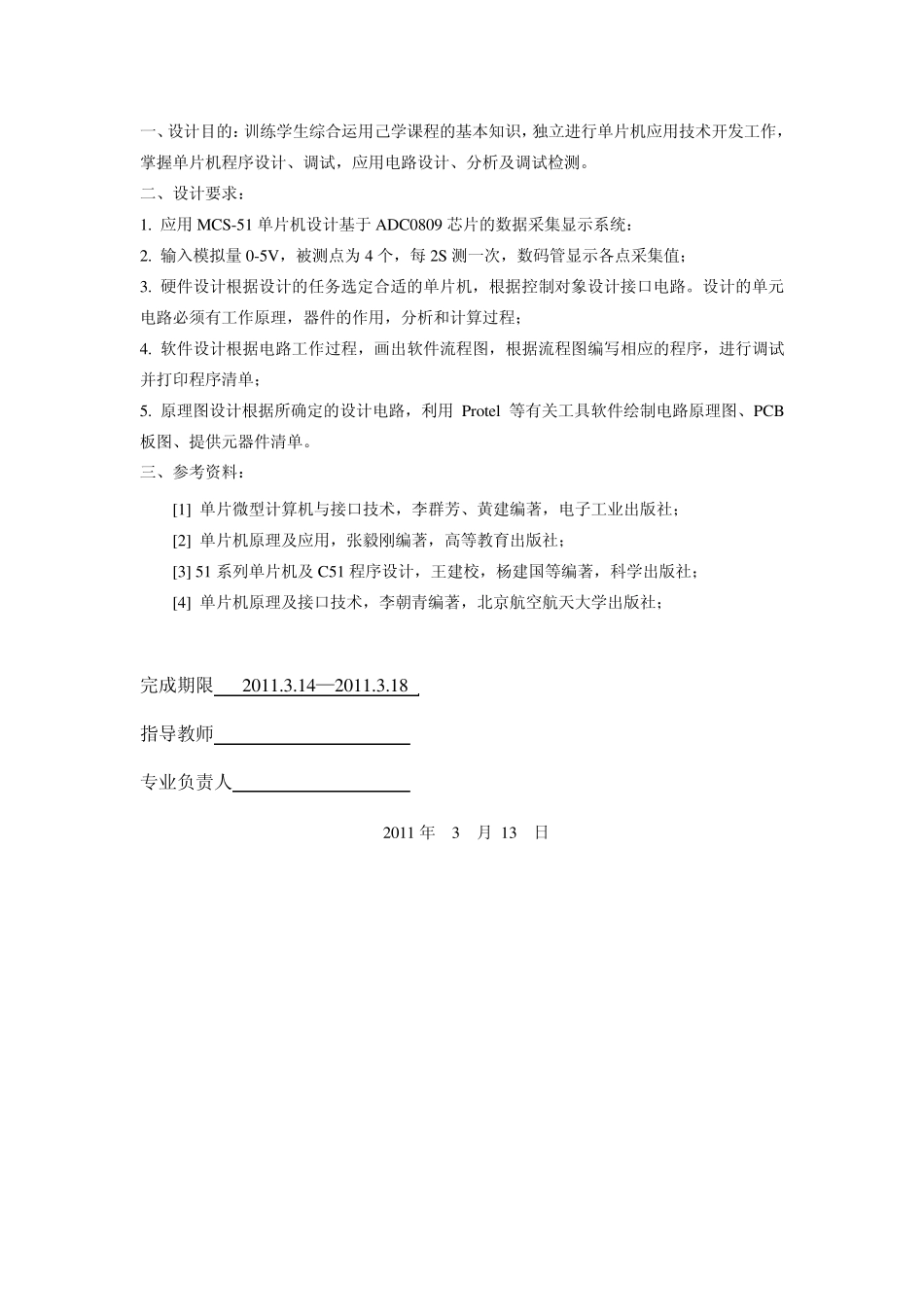

一、设计目的：训练学生综合运用己学课程的基本知识，独立进行单片机应用技术开发工作，掌握单片机程序设计、调试，应用电路设计、分析及调试检测。 二、设计要求： 1. 应用 MCS-51 单片机设计基于 ADC0809 芯片的数据采集显示系统： 2. 输入模拟量 0-5V，被测点为 4 个，每 2S 测一次，数码管显示各点采集值； 3. 硬件设计根据设计的任务选定合适的单片机，根据控制对象设计接口电路。设计的单元电路必须有工作原理，器件的作用，分析和计算过程； 4. 软件设计根据电路工作过程，画出软件流程图，根据流程图编写相应的程序，进行调试并打印程序清单； 5. 原理图设计根据所确定的设计电路，利用 Protel 等有关工具软件绘制电路原理图、PCB板图、提供元器件清单。 三、参考资料： [1] 单片微型计算机与接口技术，李群芳、黄建编著，电子工业出版社； [2] 单片机原理及应用，张毅刚编著，高等教育出版社； [3] 51 系列单片机及 C51 程序设计，王建校，杨建国等编著，科学出版社； [4] 单片机原理及接口技术，李朝青编著，北京航空航天大学出版社； 完成期限 2011.3.14—2011.3.18 指导教师 专业负责人 2011 年 3 月 13 日 1 第一章 概述 在日常实验中，经常使用单片机系统实现数据采集功能，即实现实验数据连续精确的数模转换。ADC0809 是该类单片机数据采集系统中使用最为频繁的数模转换芯片之一。但是，在许多介绍ADC0809 芯片的文献中，该数模转换芯片使用时往往还需要较多的辅助芯片，硬件电路和软件编写都比较复杂，相应成本偏高。本文给出一种方法，只需2 片ADC0809数模转换芯片、1 片74ls74 触发器芯片，就能实现简洁、快捷、精确的16 通道实时数据采集。 1.1 ADC0809介绍 ADC0809是带有 8位 A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。它是逐次逼近式 A/D转换器，可以和单片机直接接口。 ADC0809的内部结构框图见图二。由图二可知，ADC0809 由一个 8 路模拟开关、一个地址锁存与译码器、一个 A/D 转换器和一个三态输出锁存器组成。多路开关可选通 8 个模拟通道，允许8 路模拟量分时输入，共用A/D 转换器进行转换。三态输出锁器用于锁存 A/D 转换完的数字量，当 OE 端为高电平时，才可以从三态输出锁存器取走转换完的数据。 ADC0809的引脚结构见图三。 IN0－IN7：8条模拟量输入通道。ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V...
