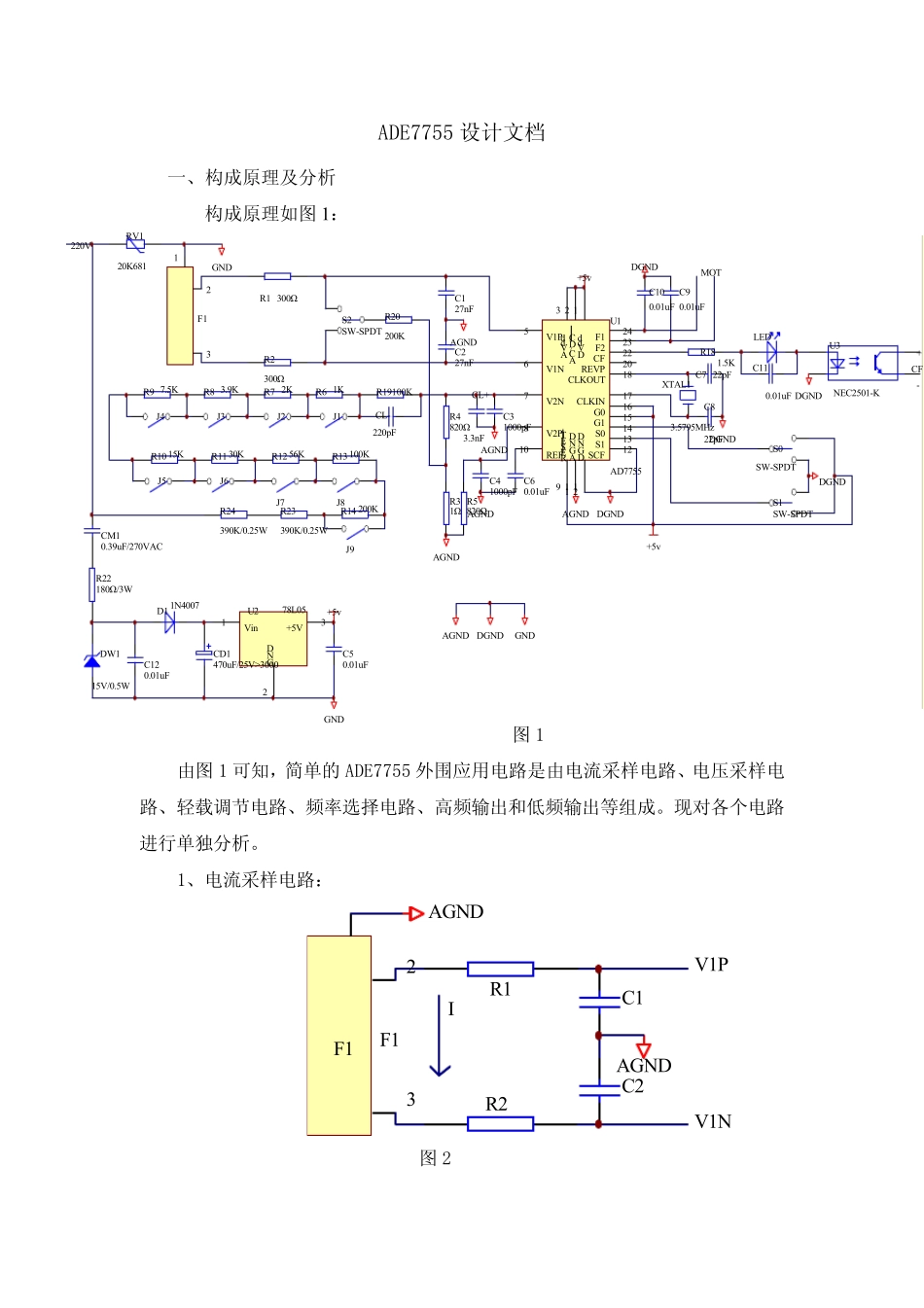

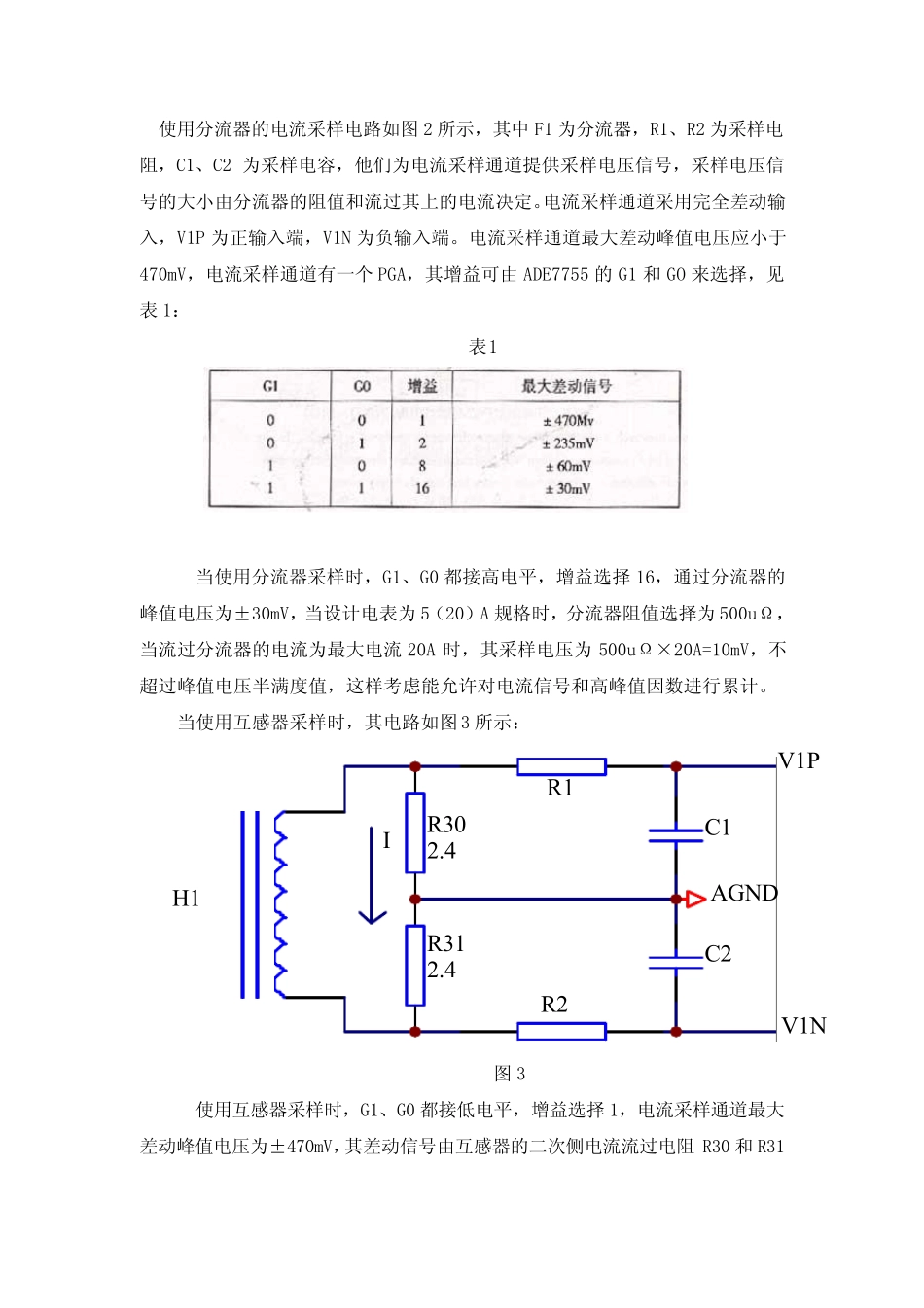

ADE7755 设计文档 一、构成原理及分析 构成原理如图 1： CM10.39uF/270VACR22180Ω /3WC120.01uFC50.01uFCD1470uF/25V>3000+5vGNDR24390K/0.25WR23390K/0.25WR9 7.5KR12 56KR13 100KR14 200KR10 15KR11 30KR8 3.9KR7 2KR19100KRV120K681GNDR1 300ΩR2300ΩDVdd1AC/DC2AVdd3V1P5V1N6V2N7V2P8REF10REVP20CLKIN17G115S014RESET9AGND11DGND21SCF12S113G016CLKOUT18CF22F223F124U1AD7755C31000pFR4820ΩR5820ΩC41000pFAGNDAGNDC60.01uF+5vC127nFC227nFAGNDR20200KDGND+5vXTAL13.5795MHzC7 22pFC822pFDGNDR181.5KC110.01uFLEDU3NEC2501-KDGNDR6 1KR31ΩAGNDVin1GND2+5V3U278L05C100.01uFC90.01uFS2SW-SPDTS1SW-SPDTS0SW-SPDTDGND220VCF+-MOTJ9J8J7J6J5J4J3J2J1CL-220pFDGNDAGNDAGND DGNDGNDDW115V/0.5WD1 1N4007CL+3.3nF123F1 图 1 由图 1 可知，简单的 ADE7755 外围应用电路是由电流采样电路、电压采样电路、轻载调节电路、频率选择电路、高频输出和低频输出等组成。现对各个电路进行单独分析。 1、电流采样电路： R2C1C2AGNDV1PV1NF1R1I23F1AGND 图 2 使用分流器的电流采样电路如图2 所示，其中F1 为分流器，R1、R2 为采样电阻，C1、C2 为采样电容，他们为电流采样通道提供采样电压信号，采样电压信号的大小由分流器的阻值和流过其上的电流决定。电流采样通道采用完全差动输入，V1P 为正输入端，V1N 为负输入端。电流采样通道最大差动峰值电压应小于470mV，电流采样通道有一个PGA，其增益可由ADE7755 的G1 和GO 来选择，见表1： 表1 当使用分流器采样时，G1、G0 都接高电平，增益选择16，通过分流器的峰值电压为±30mV，当设计电表为5（20）A 规格时，分流器阻值选择为500uΩ，当流过分流器的电流为最大电流20A 时，其采样电压为500uΩ×20A=10mV，不超过峰值电压半满度值，这样考虑能允许对电流信号和高峰值因数进行累计。 当使用互感器采样时，其电路如图3 所示： R2C1C2AGNDV1PV1NH1R1IR302.4R312.4 图3 使用互感器采样时，G1、G0 都接低电平，增益选择1，电流采样通道最大差动峰值电压为±470mV，其差动信号由互感器的二次侧电流流过电阻R30 和R31产 生 ， 互 感 器 二 次 侧 额 定 电 流 为 5mA， 当 过 载 4 倍 时 ， 二 次 侧 电 流 为 20mA， 其 流过 电 阻 R30 和 R31 产 生 的 差 动 信 号 为 96mV， 远 小 于 峰 值 电 压 半 ...
