ADSB系统工作原理

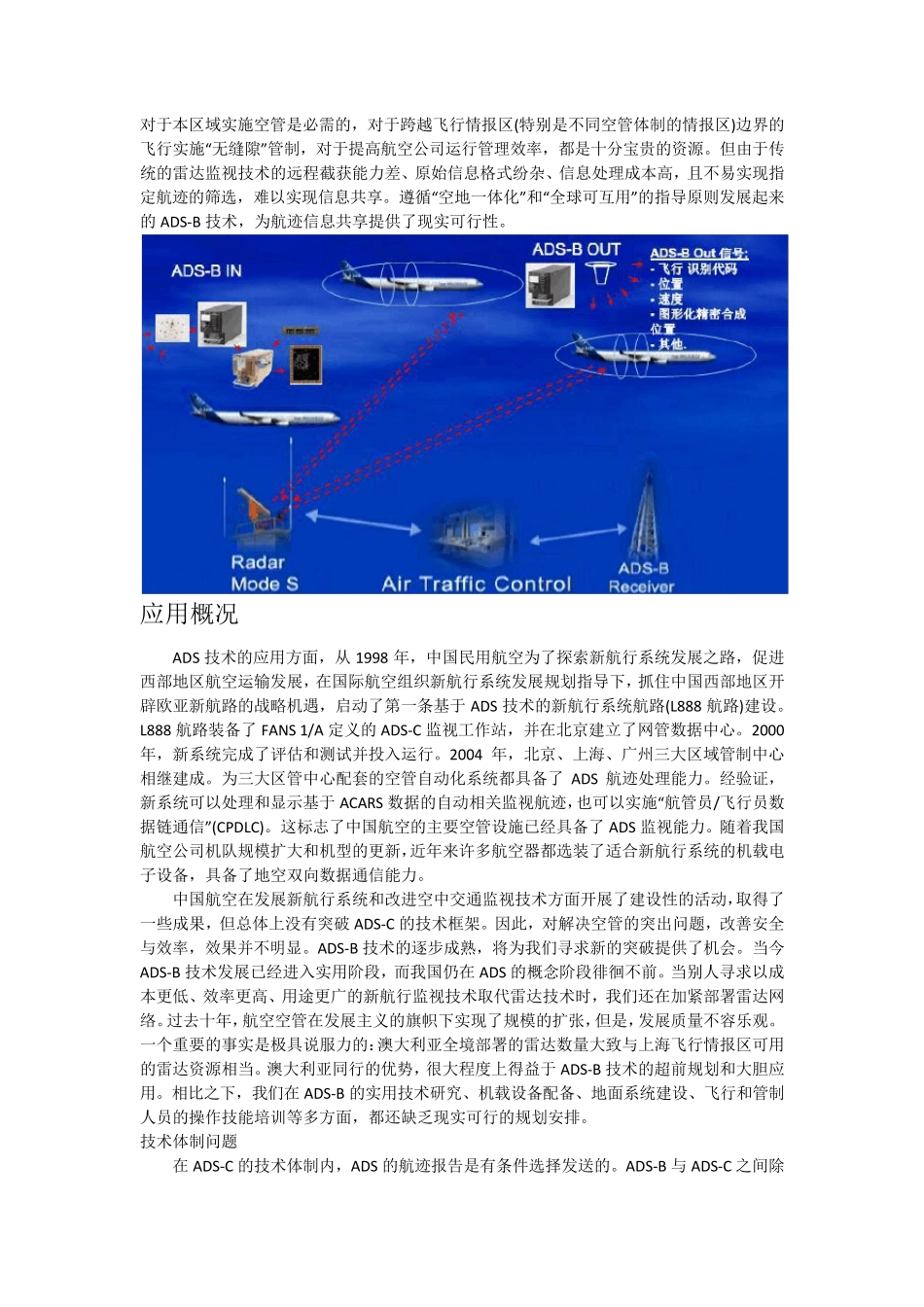

ADS-B 系统的工作原理和技术简介 (2011-09-14 11:56:11) 第一章：ADS-B 系统的工作原理和技术简介 概述： ADS-B 的定义： ADS-B 是广播式自动相关监视的英文缩写，它主要实施空对空监视，一般情况下，只需机载电子设备(GPS 接收机、数据链收发机及其天线、驾驶舱冲突信息显示器 CDTI)，不需要任何地面辅助设备即可完成相关功能，装备了 ADS-B 的飞机可通过数据链广播其自身的精确位置和其它数据(如速度、高度及飞机是否转弯、爬升或下降等)。ADS-B 接收机与空管系统、其它飞机的机载ADS-B 结合起来，在空地都能提供精确、实时的冲突信息。ADS-B 是一种全新科技，它将当今空中交通管制中的三大要素通信、导航、监视重新定义。 Automatic——自动，“全天候运行”，无需职守。 Dependent——相关，它只需要于依赖精确地全球卫星导航定位数据。 Surveillance——监视，监视（获得）飞机位置、高度、速度、航向、识别号和其它信息。 Broadcast——广播，无需应答，飞机之间或与地面站互相广播各自的数据信息。 ADS-B 系统由多地面站和机载站构成，以网状、多点对多点方式完成数据双向通信。机载ADS-B 通信设备广播式发出来自机载信息处理单元收集到的导航信息，接收其他飞机和地面的广播信息后经过处理送给机舱综合信息显示器。机舱综合信息显示器根据收集的其他飞机和地面的ADS-B 信息、机载雷达信息、导航信息后给飞行员提供飞机周围的态势信息和其他附加信息(如：冲突告警信息，避碰策略，气象信息)。 ADS-B 系统是一个集通信与监视于一体的信息系统，由信息源、信息传输通道和信息处理与显示三部分组成。ADS-B 的主要信息是飞机的4 维位置信息(经度、纬度、高度和时间)和其它可能附加信息(冲突告警信息，飞行员输入信息，航迹角，航线拐点等信息)以及飞机的识别信息和类别信息。此外，还可能包括一些别的附加信息，如航向、空速、风速、风向和飞机外界温度等。这些信息可以由以下航空电子设备得到： (1)全球卫星导航系统(GNSS); (2)惯性导航系统(INS); (3)惯性参考系统(IRS); (4)飞行管理器； (5)其它机载传感器。 ADS-B 的信息传输通道以ADS-B 报文形式，通过空-空、空-地数据链广播式传播。ADS-B的信息处理与显示主要包括位置信息和其它附加信息的提取、处理及有效算法，并且形成清晰、直观的背景地图和航迹、交通态势分布、参数窗口以及报文窗口等，最后以伪雷达画面实时地提供给用户。 ADS-B 技术是新...
