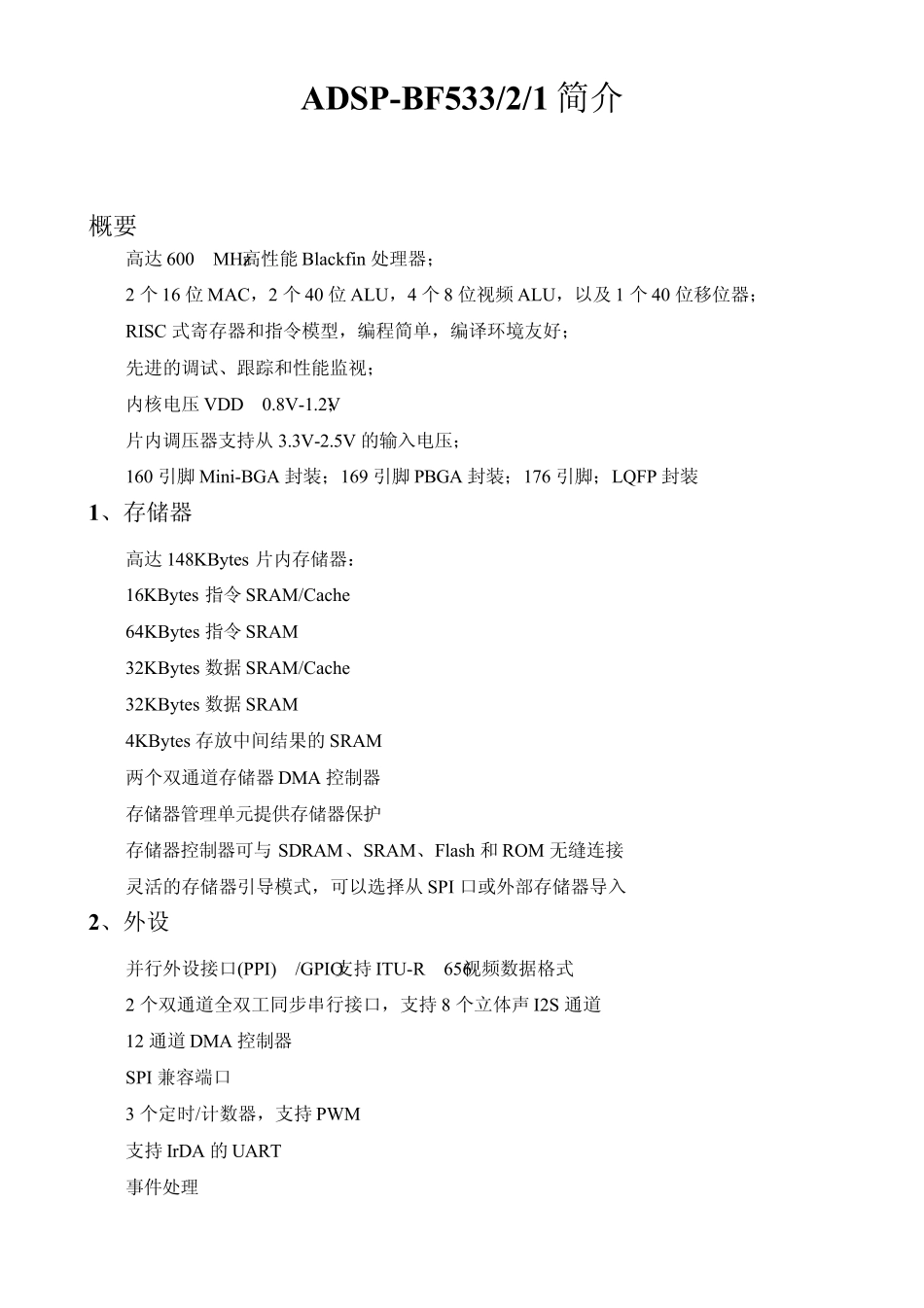

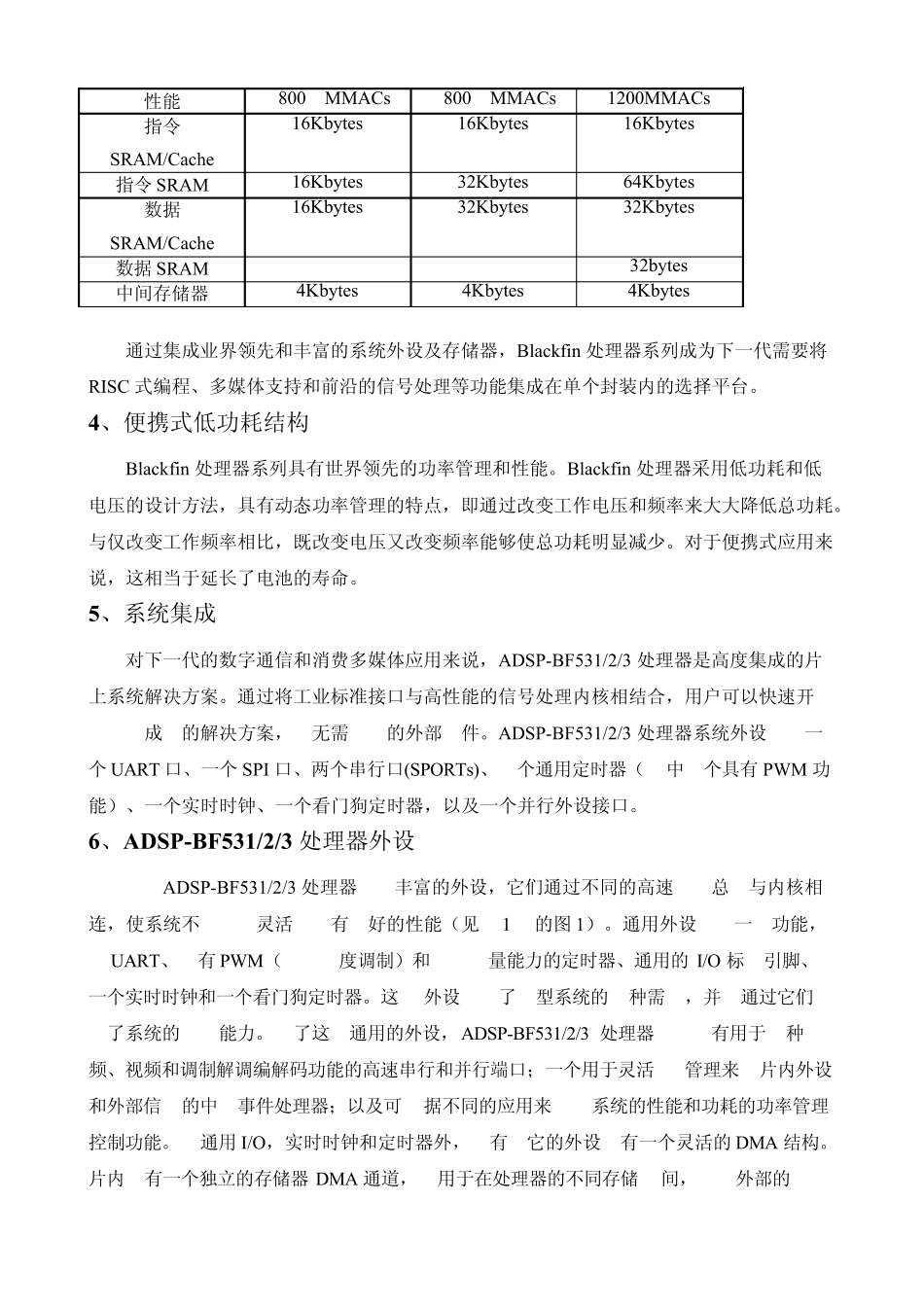

ADSP-BF533/2/1 简介概要高达 600 MHz 高性能 Blackfin 处理器；2 个 16 位 MAC，2 个 40 位 ALU，4 个 8 位视频 ALU，以及 1 个 40 位移位器；RISC 式寄存器和指令模型，编程简单，编译环境友好；先进的调试、跟踪和性能监视；内核电压 VDD 0.8V-1.2V；片内调压器支持从 3.3V-2.5V 的输入电压；160 引脚 Mini-BGA 封装；169 引脚 PBGA 封装；176 引脚；LQFP 封装1 、存储器高达 148KBytes 片内存储器：16KBytes 指令 SRAM/Cache64KBytes 指令 SRAM32KBytes 数据 SRAM/Cache32KBytes 数据 SRAM4KBytes 存放中间结果的 SRAM两个双通道存储器 DMA 控制器存储器管理单元提供存储器保护存储器控制器可与 SDRAM、SRAM、Flash 和 ROM 无缝连接灵活的存储器引导模式，可以选择从 SPI 口或外部存储器导入2、外设并行外设接口(PPI) /GPIO 支持 ITU-R 656 视频数据格式2 个双通道全双工同步串行接口，支持 8 个立体声 I2S 通道12 通道 DMA 控制器SPI 兼容端口3 个定时/计数器，支持 PWM支持 IrDA 的 UART事件处理实时时钟“看门狗”定时器调试 /JTAG 接口1x-63x 倍频的片内 PLL内核定时器 图1. 功能框图3 、概述处理器比较ADSP-BF531/2/3 处理器是 Blackfin 系列产品的成员，融合了 Analog Devices/Intel 的微信号结构（Micro Signal Architecture） (MSA)。Blackfin 处理器这种体系结构将艺术级的dual-MAC 信号处理引擎，简洁的 RISC 式微处理器指令集的优点，以及单指令多数据(SIMD)多媒体能力结合起来，形成了一套独特的指令集结构。ADSP-BF531/2/3 处理器的代码和管脚完全兼容，它们之间的差别仅仅在于具有不同的性能和片内存储器容量。详细的性能和存储器区别见表 1：表 1 处理器比较ADSP-BF531ADSP-BF532ADSP-BF533最大频率400MHz400 MHz600 MHz性能800 MMACs800 MMACs1200MMACs指令SRAM/Cache16Kby tes16Kby tes16Kby tes指令 SRAM16Kby tes32Kby tes64Kby tes数据SRAM/Cache16Kby tes32Kby tes32Kby tes数据 SRAM32by tes中间存储器4Kby tes4Kby tes4Kby tes通过集成业界领先和丰富的系统外设及存储器，Blackfin 处理器系列成为下一代需要将RISC 式编程、多媒体支持和前沿的信号处理等功能集成在单个封装内的选择平台。4、便携式低功耗结构Blackfin 处理器系列具有世界领先的功率管理和性能。Blackfin 处理器采用低功耗...
