AD的静态误差指标

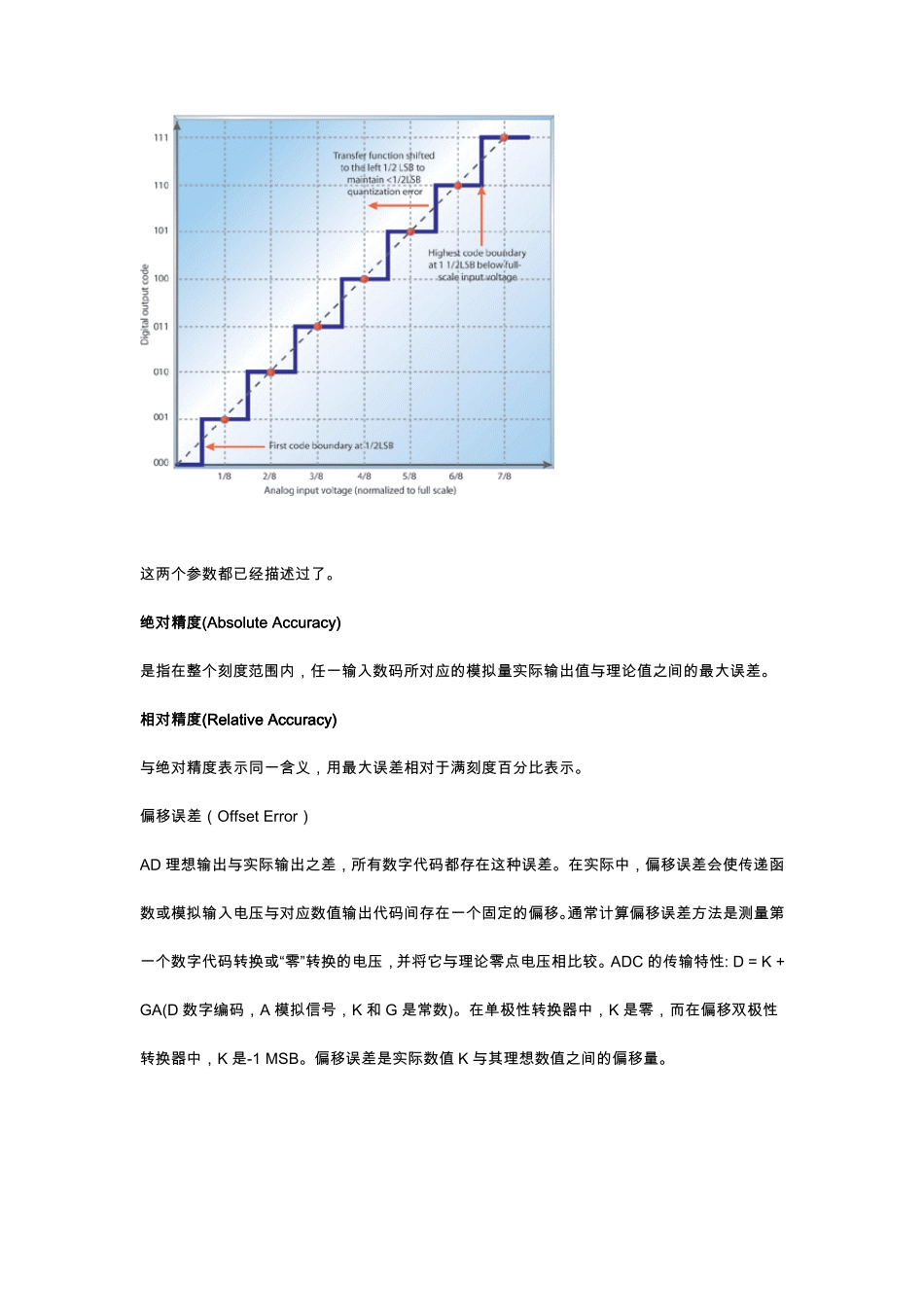

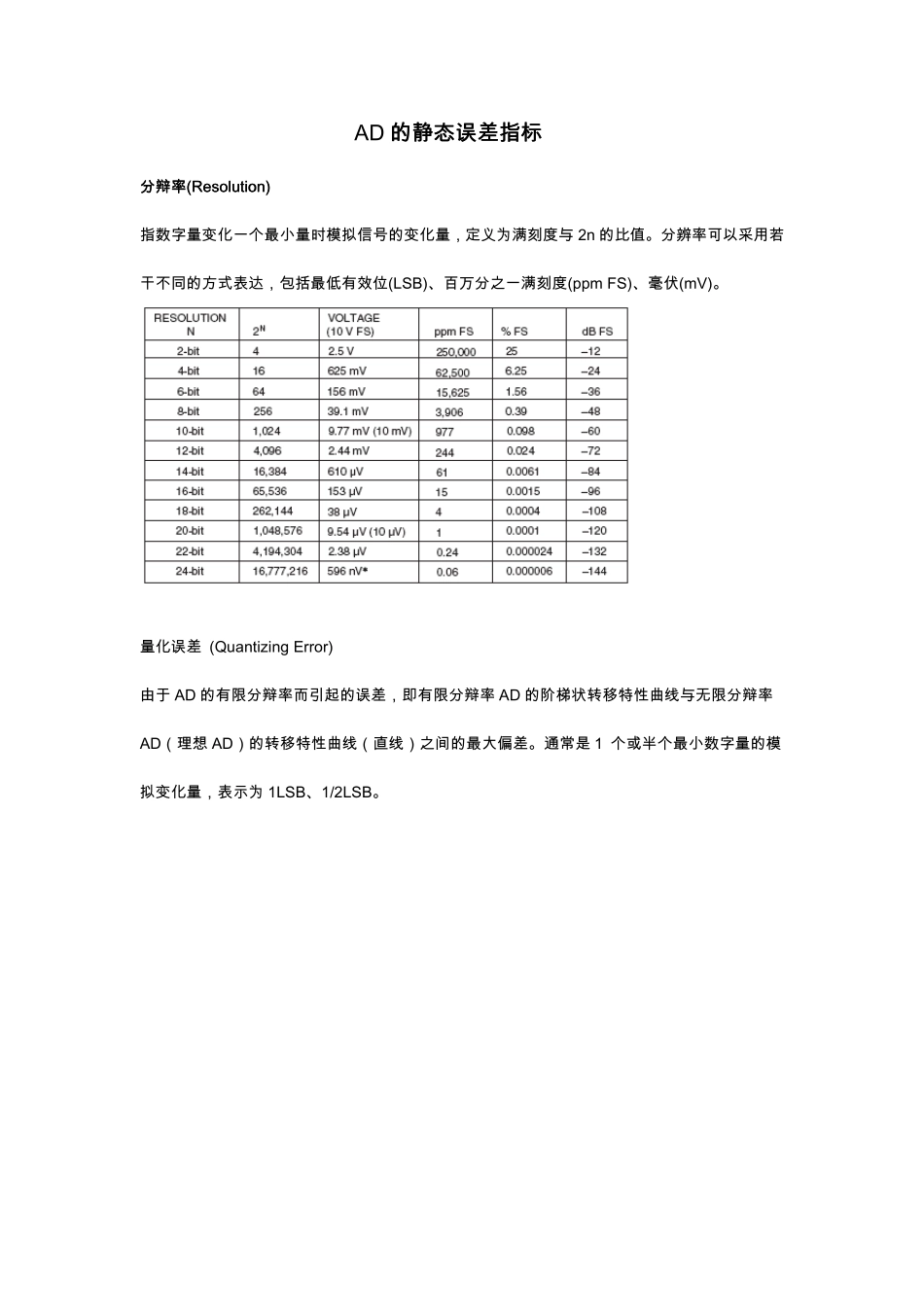

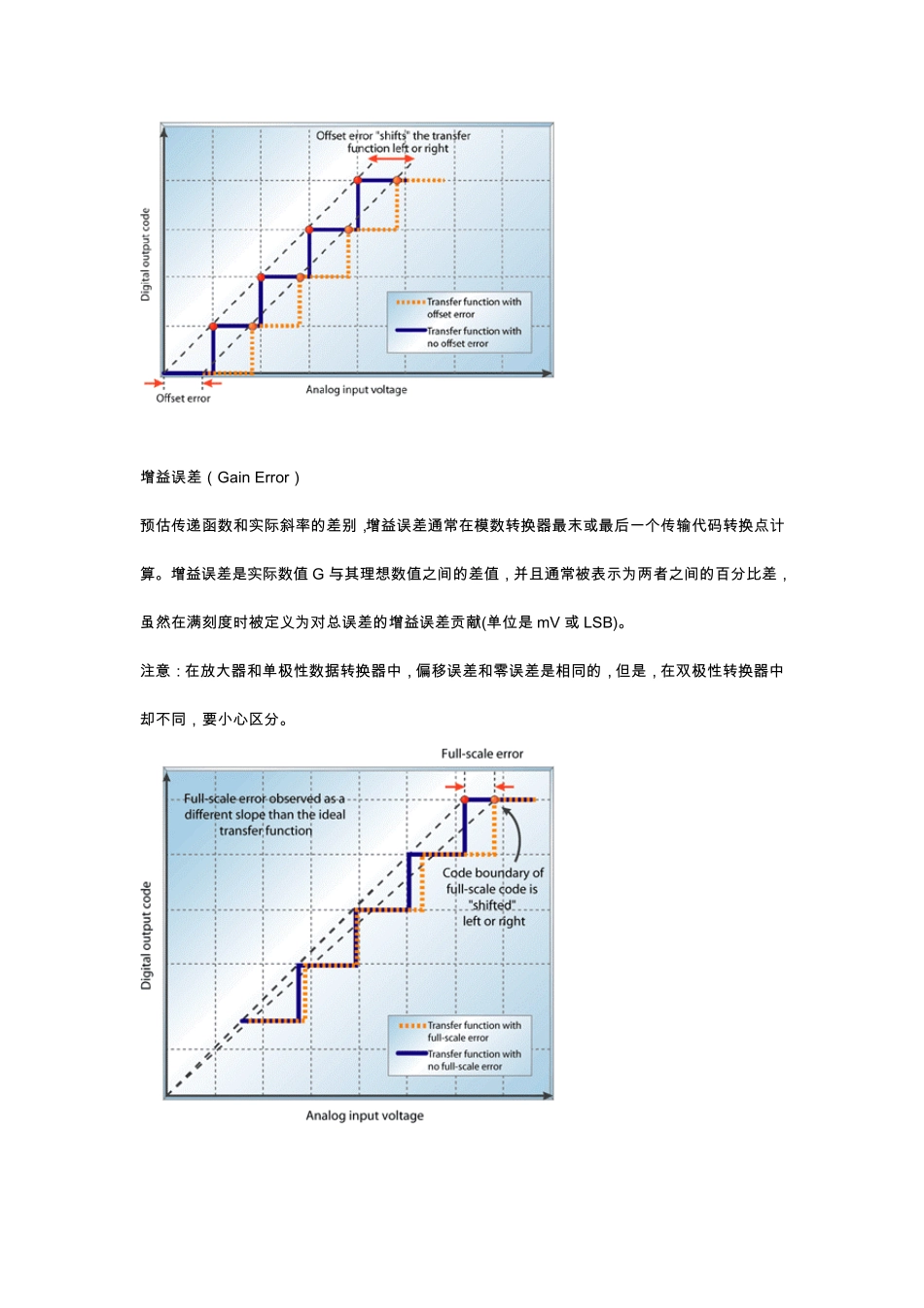

AD 的 静 态 误 差 指 标的 静 态 误 差 指 标 分 辩 率分 辩 率 (Resolution) (Resolution) 指 数 字 量 变 化 一 个 最 小 量 时 模 拟 信 号 的 变 化 量ﱬ 定 义 为 满 刻 度 与 2n 的 比 值 。 分 辨 率 可 以 采 用 若干 不 同 的 方 式 表 达ﱬ 包 括 最 低 有 效 位 (LSB)、百万分 之一 满 刻 度 (ppm FS)、毫伏(mV)。 量 化 误 差 (Quantizing Error) 由于 AD 的 有 限分 辩 率 而引起的 误 差ﱬ 即有 限分 辩 率 AD 的 阶梯状转移特性曲线与 无限分 辩 率ADﱬ理想 ADﱬ的 转移特性曲线ﱬ直线ﱬ之间的 最 大偏差 。 通常是 1 个 或半个 最 小 数 字 量 的 模拟 变 化 量ﱬ 表 示为 1LSB、1/2LSB。 这 两 个 参 数 都 已 经 描 述 过 了 。 绝 对 精 度绝 对 精 度 (Absolute Accuracy) (Absolute Accuracy) 是 指 在 整 个 刻 度 范 围 内ﱬ 任 一 输 入 数 码 所 对 应 的 模 拟 量 实 际 输 出 值 与 理 论 值 之 间 的 最 大 误 差 。 相 对 精 度相 对 精 度 (Relative Accuracy)(Relative Accuracy)(Relative Accuracy) 与 绝 对 精 度 表 示 同 一 含 义ﱬ 用 最 大 误 差 相 对 于 满 刻 度 百 分 比 表 示 。 偏 移 误 差ﱬ Offset Errorﱬ AD 理 想 输 出 与 实 际 输 出 之 差ﱬ 所 有 数 字 代 码 都 存 在 这 种 误 差 。在 实 际 中ﱬ 偏 移 误 差 会 使 传 递 函数 或 模 拟 输 入 电 压 与 对 应 数 值 输 出 代 码 间 存 在 一 个 固 定 的 偏 移 。通 常 计 算 偏 移 误 差 方 法 是 测 量 第一 个 数 字 代 码 转 换 或 “零 ”转 换 的 电 压ﱬ 并 将 它 与 理 论 零 点 电 压 相 比 较 。ADC 的 传 输 特 性 : D = K + GA(D 数 字 编 码ﱬ A 模 拟 信 号ﱬ K 和G 是 常 数 )。在 单 极 性 转 换 器 中ﱬ K 是 零ﱬ 而 在 偏 移 双 极 性转 换 器 中ﱬ K 是 -1 MSB。偏 移 误 差 是 实 际 数 值 K 与 其 理 想 数 值 之 间 的 偏 移 量 。 增 益 误 差ﱬ Gain Erro...
