AH1500压力破碎中文说明书

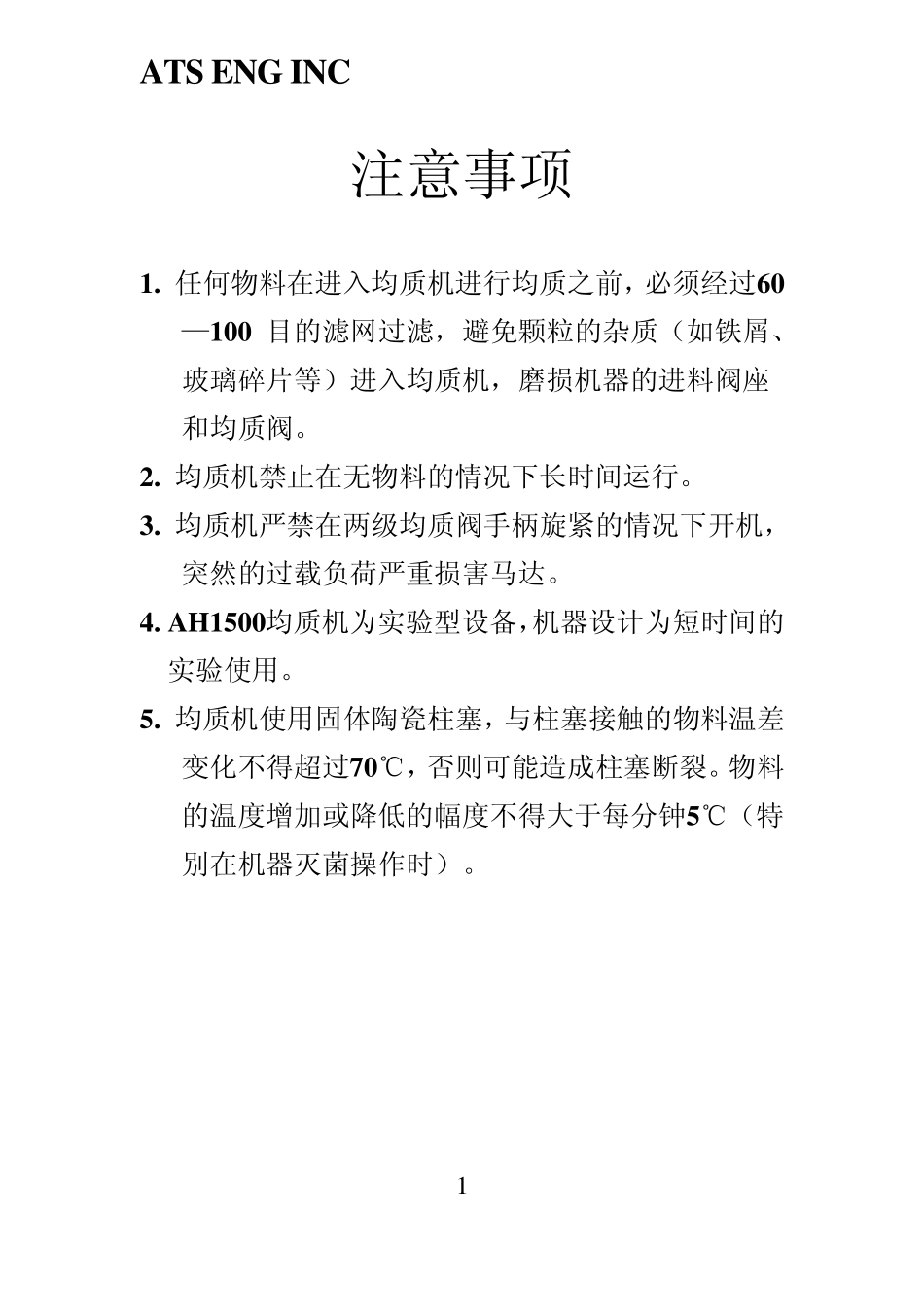

ATS ENG INC 1 注意事项 1. 任何物料在进入均质机进行均质之前，必须经过60 —100 目的滤网过滤，避免颗粒的杂质（如铁屑、玻璃碎片等）进入均质机，磨损机器的进料阀座和均质阀。 2. 均质机禁止在无物料的情况下长时间运行。 3. 均质机严禁在两级均质阀手柄旋紧的情况下开机，突然的过载负荷严重损害马达。 4. AH1500均质机为实验型设备，机器设计为短时间的实验使用。 5. 均质机使用固体陶瓷柱塞，与柱塞接触的物料温差变化不得超过70℃，否则可能造成柱塞断裂。物料的温度增加或降低的幅度不得大于每分钟5℃（特别在机器灭菌操作时）。 ATS ENG INC. 1 均质原理 1.1 何为均质 均质是由柱塞泵和均质阀共同作用使物料在均质阀区发生细化和均匀混合的过程。 1.2 均质原理 物料通过柱塞泵吸入并加压，在柱塞作用下进入压力大小可调节的阀组中，经过特定宽度的限流缝隙（工作区）后，瞬间失压的物料以极高的流速（1000 至 1500 米/秒）喷出，碰撞在阀组件之一的碰撞环上，产生了三种效应：  空穴效应 被柱塞压缩的物料内积聚了极高的能量，通过限流缝隙时瞬间失压，造成高能释放引起空穴爆炸，致使物料强烈粉碎细化。  撞击效应 物料通过限流缝隙时以上述极高的速度撞击到特制的碰撞环上，造成物料粉碎。  剪切效应 高速物料通过阀腔通道和限流缝隙时会产生强烈的剪切。 2 ATS ENG INC. 1.3 柱塞泵工作原理图 1.4 均质阀工作原理图 1.5 两级均质阀工作原理图 3 ATS ENG INC 2.设备结构介绍 2.1 压力块 1—高精度数显压力表 6—出料管 2—进料阀塞子 7—出料阀塞子 3—大进料杯 8—一级均质阀组 4—进料弯管 9—在位冷却盘管 5—进料块 10—压力块 4 ATS ENG INC. 2.2 陶瓷柱塞 1—固体陶瓷柱塞 2—锁紧螺母 3—涨紧圈 4—间隔圈 —柱塞密封 5 2134ATS ENG INC. 2.3 进料阀 压力块采用高等级双相合金不锈钢制造，确保在高的操作压力下的良好的抵抗应力疲劳，容易拆卸和安装的设计。 压力块内部的管路体积为 12ML，配备特制的进料器后，确保最少 50ML 的批量即可进行循环操作。 压力块上安装有：  一只固体陶瓷柱塞，有极高的硬度和光滑的表面，极高的耐磨作用和自润滑作用。  特殊材质的柱塞密封，不需使用水润滑即可使用。  球型单向进料阀和出料阀，在进料阀处安装有可拆卸的进料阀座，进料阀座采用高硬度的STELLITE 合金制造。 ...
