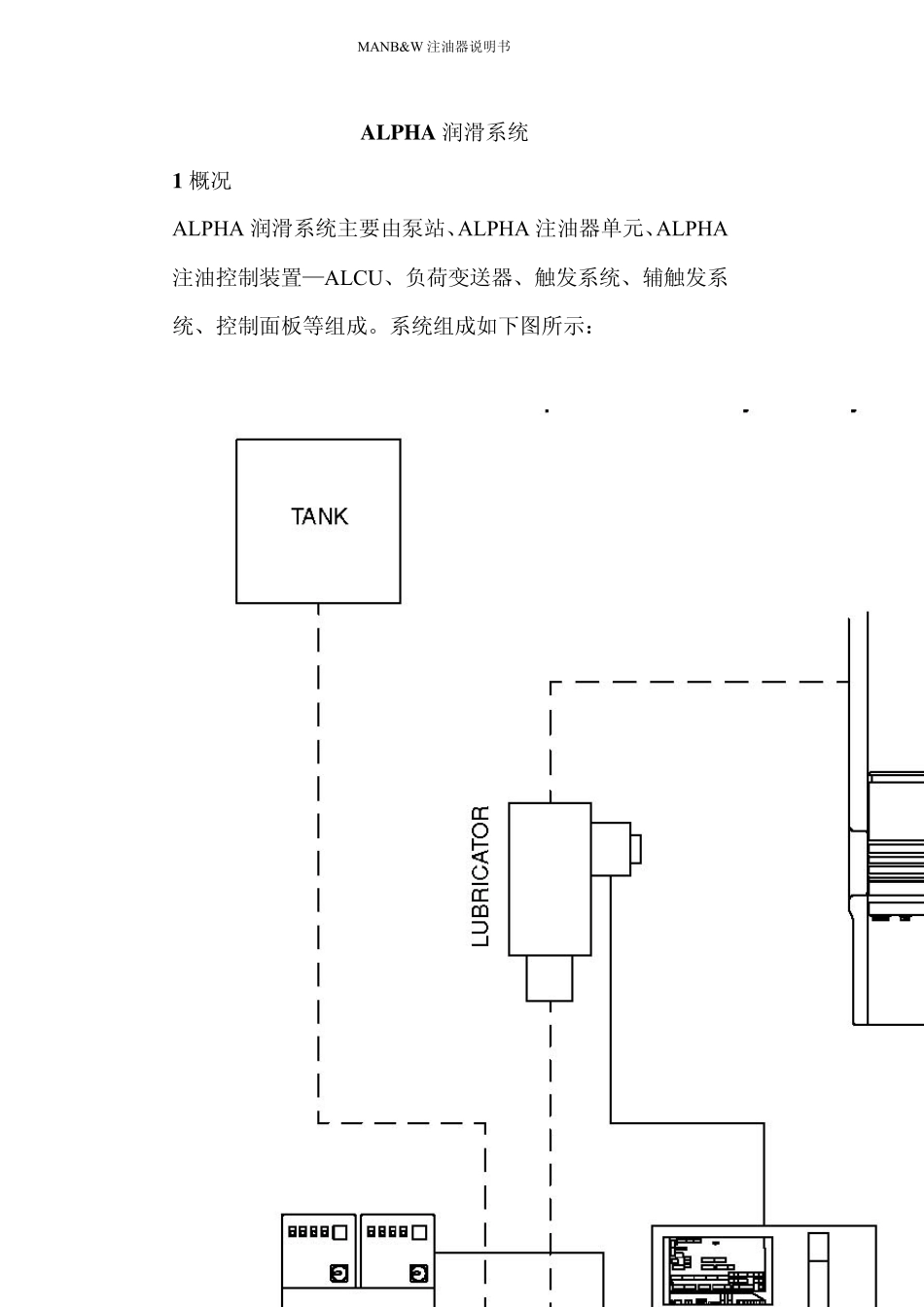

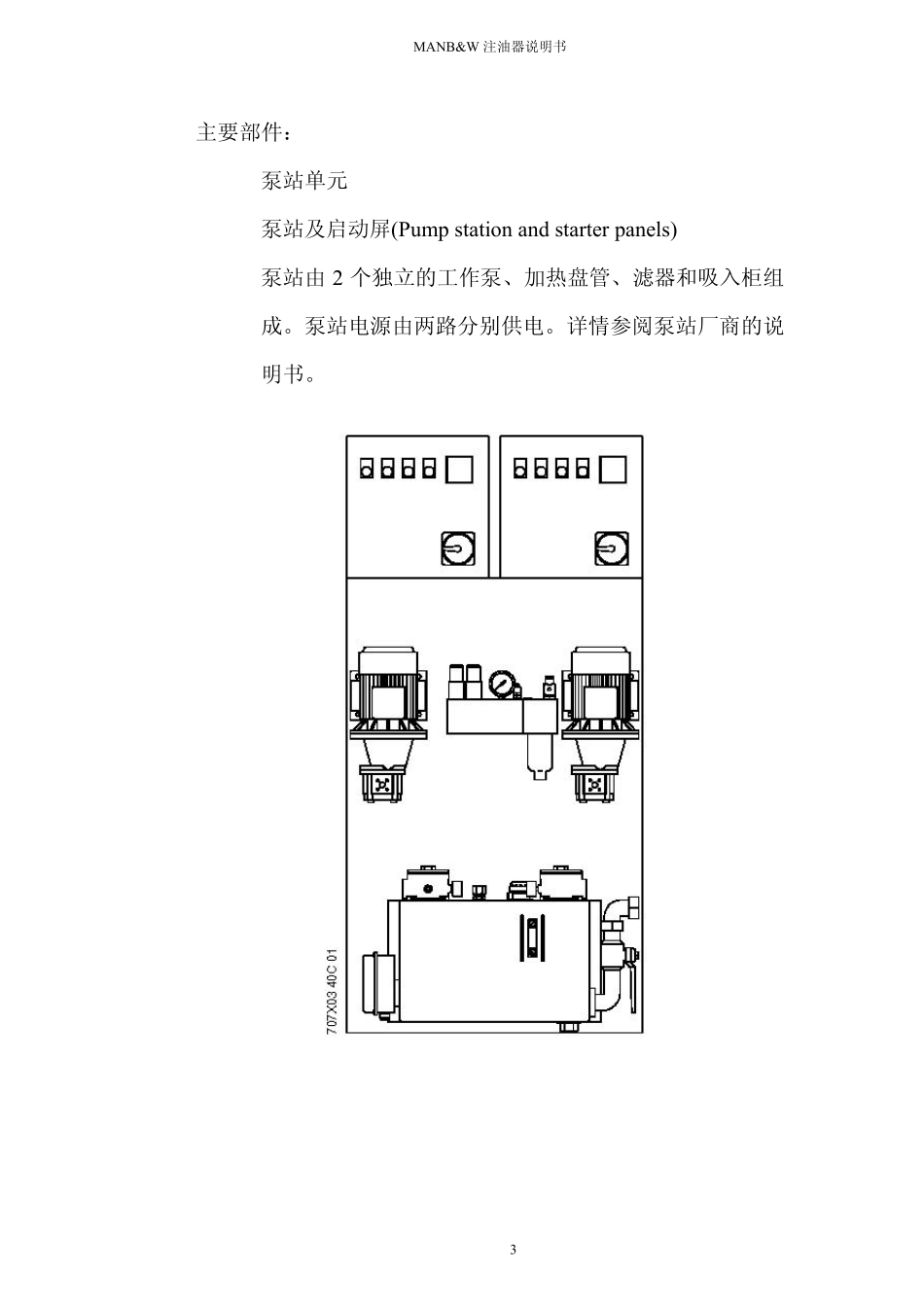

MANB&W 注油器说明书 1 MANB&W 注油器说明书 2 ALPHA 润滑系统 1 概况 ALPHA 润滑系统主要由泵站、ALPHA 注油器单元、ALPHA注油控制装置—ALCU、负荷变送器、触发系统、辅触发系统、控制面板等组成。系统组成如下图所示: MANB&W 注油器说明书 3 主要部件: 泵站单元 泵站及启动屏(Pu mp station and starter panels) 泵站由2 个独立的工作泵、加热盘管、滤器和吸入柜组成。泵站电源由两路分别供电。详情参阅泵站厂商的说明书。 MANB&W 注油器说明书 4 注油器单元(Lu bricator u nits) 每缸配有1 个注油器单元,(98—70)缸径的发动机注油器单元有2 个注油器。每个注油器单元在进出口侧配有蓄压器(进口侧的蓄压器氮气预充至 30-50BAR,出口侧为 1.5BAR)。 每个注油器由 5 个注油柱塞(根据机型),反馈检测元件和电磁伐组成。 MANB&W 注油器说明书 5 注油器控制装置—ALCU(ALPHA lu bricator control u nit) 控制系统主要有三个电子单元组合而成。称为 ALCU 装置 MCU(主控单元) BCU(辅控单元) SBU(开关单元) 所有电线通过接线终端至主机。两路电源经 USP 中的两个相互独立的断路器供给 24V 直流电。请注意:由于船厂的原因有些装置的接线可能不同。 MANB&W 注油器说明书 6 负荷变送器(Load transmitter) 负荷变送器联结在燃油齿条上,因此能连续地把检测到的负荷(百分比)传输给主控单元,主控单元根据此信号和主机转速信号计算主机的负荷。 MANB&W 注油器说明书 7 触发系统(Trigger sy stem) (Shaft encoder) 轴译码器安装在曲轴的前端,信号经接线盒传至计算机。对于转角译码器无法安装在主机曲轴前端的,一个触发环和转速检测装置将被安装在飞轮处。 MANB&W 注油器说明书 8 辅触发系统(Backup trigger system) 备用触发系统由飞轮处盒子里的二个测速器组成,变送主机的转速信号送至辅控单元。备用测速器也同主控单元相连,用作监控。 MANB&W 注油器说明书 9 控制面板HMI(Hu man Machine Interface panel) 在控置面板上,可进行气缸注油率的调整、显示各种数据和报警、手动实行预润滑,并附有泵站的控制按钮。 标准的HMI 屏安装在集控室。 1-1 工作原理 泵站供给 ALPHA 注油器的油压为 40-50bar。 MCU 通过驱动注油器上的电磁伐实现注油控制。 注油后的反馈信号由该缸的指示单元(Intermediate box es...
