AltiumDesigner画元件封装

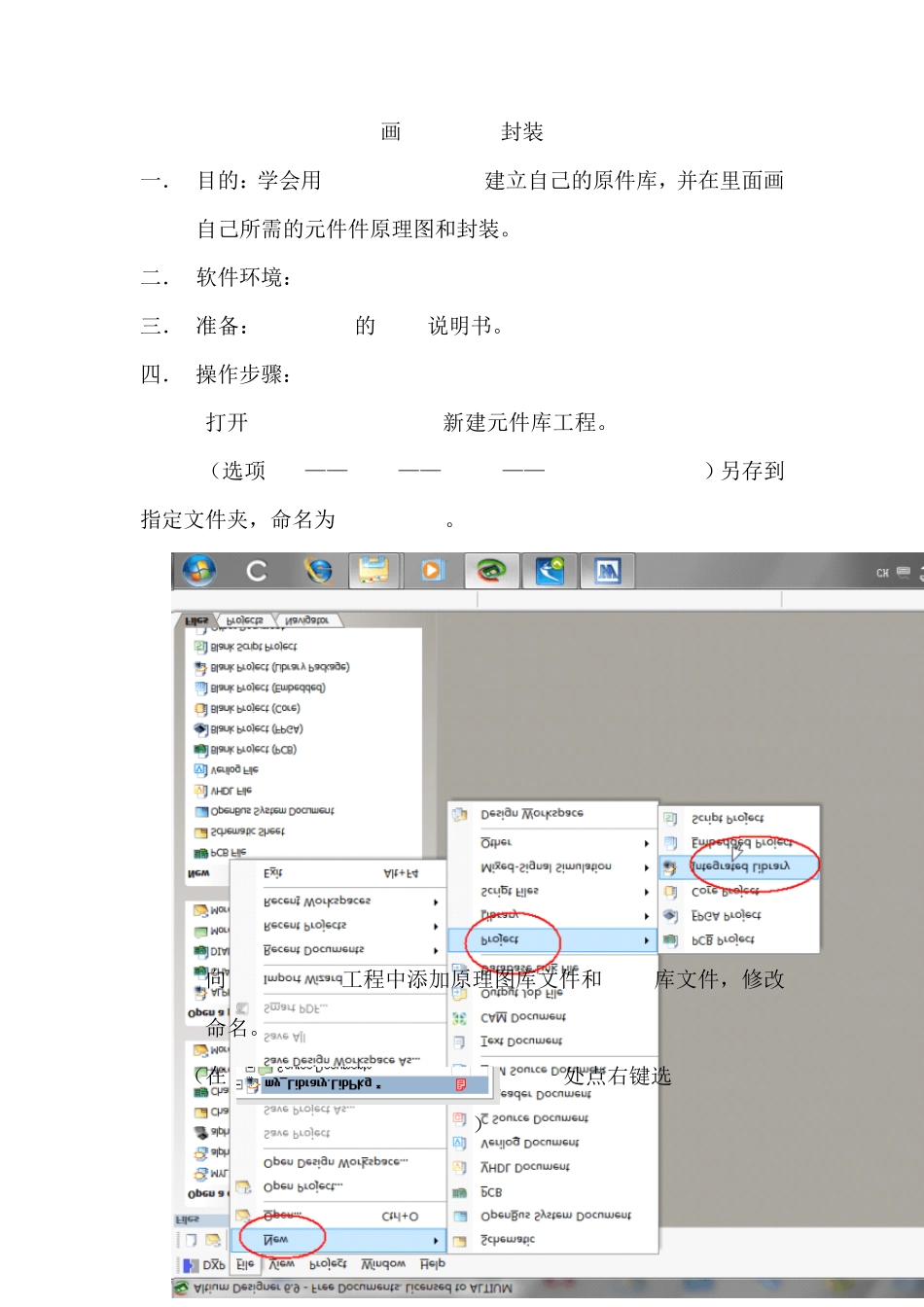

画LM2586S封装一．目的：学会用AltiumDesigner建立自己的原件库，并在里面画自己所需的元件件原理图和封装。二．软件环境：AltiumDesigner6.9三．准备：LM2596S的PFD说明书。四．操作步骤：A.打开AltiumDesigner6.9新建元件库工程。1（选项File——NEW——project——integratedLibrary）另存到指定文件夹，命名为 my_Library。B.向 my_Library工程中添加原理图库文件和PCB库文件，修改命名。1（在处点右键选AddNewtoProjiect------SchematicLibrary）2（在处右键AddNewProject-----PCBLibrary,创建后修改另存命名。 ）3（创建后的结果，记得保存）C.在alpha.Schlib原理图库文件中画LM2596S原理图1点击左下方SCHLibrary2为添加一个元件原理图模型，命名为LM2596S保存3双击LM2596S4修改 DefaultDesignater为LM2596S,修改 Comment为3.3v,点OK5 查看LM2596S说明书 了 解LM2596S基 本 资 料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。1mm=39.370079mil,100mil=2.54mm1---Vin2---Vout3---GND4---FB5---ON/OFF6画 LM2596s外框点 Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。保存D.在alpha.PcblibPCB库文件中画LM2596S的PCB图（注意PCB的大小要与说明说描述的一致）1单击 Project-----双击选中alpha.Pcblib-----单击 PCBLibrary2.为元件PCB图命名，填上描述信息双击 PCBCOMPONENT_1-----修改 NAME和 Description----Ok3画PCB外框，长 400mil宽 180mil保存E.将alpha.Schlib原理图库文件中画LM2596S原理图和alpha.PcblibPCB库文件中画LM2596S的PCB图连接起来。1.进入2添加 Add-----ok3依次点击结果显示F.文件编译（必须对三个文件进行编译，所储存的文件下才会有这三个文件）G．安装库附：H．补充添加 PCB画图板
