AM335x通用EVM硬件用户指南_中文

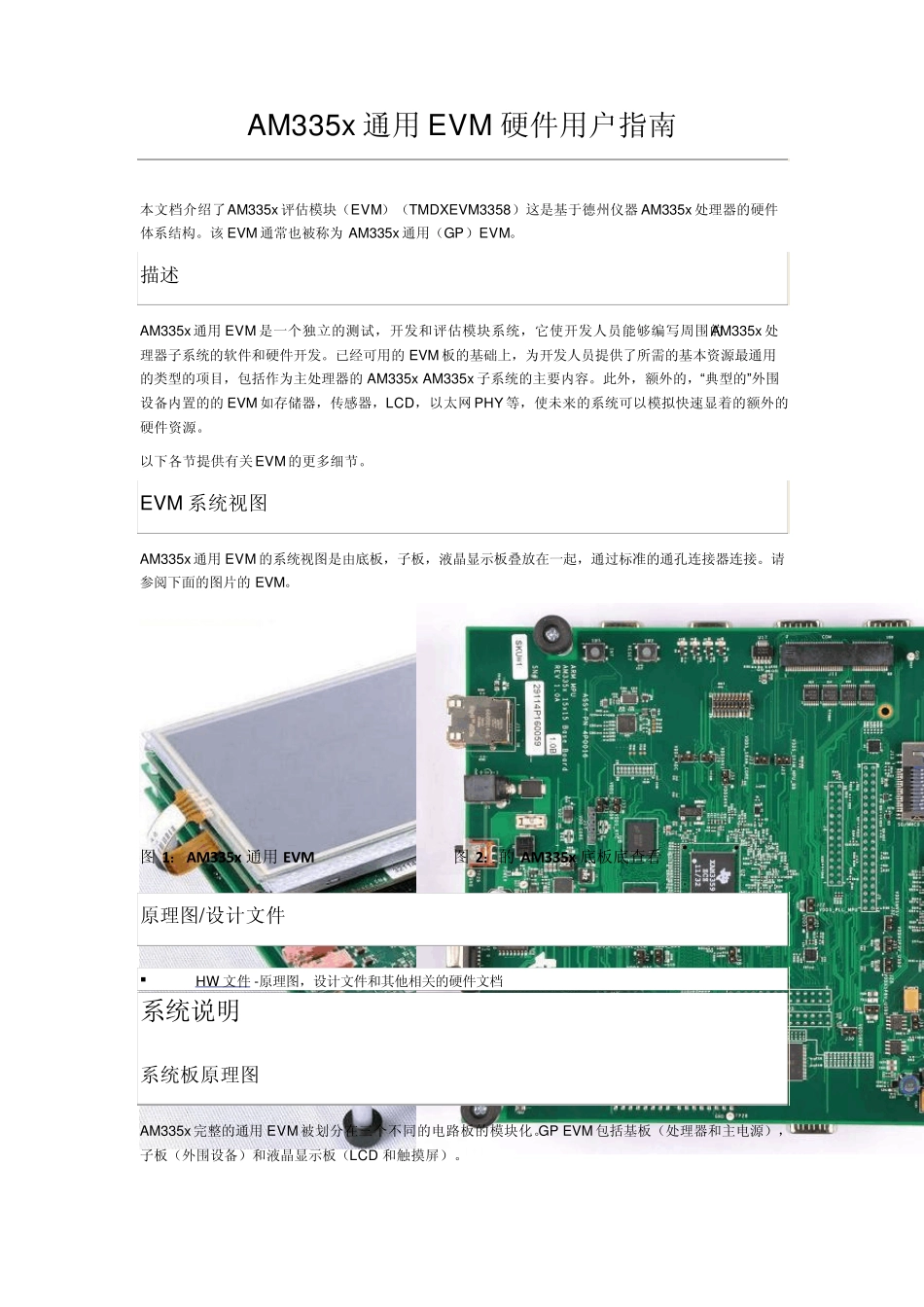

AM335x通用EVM硬件用户指南_中文_第1页
1/33

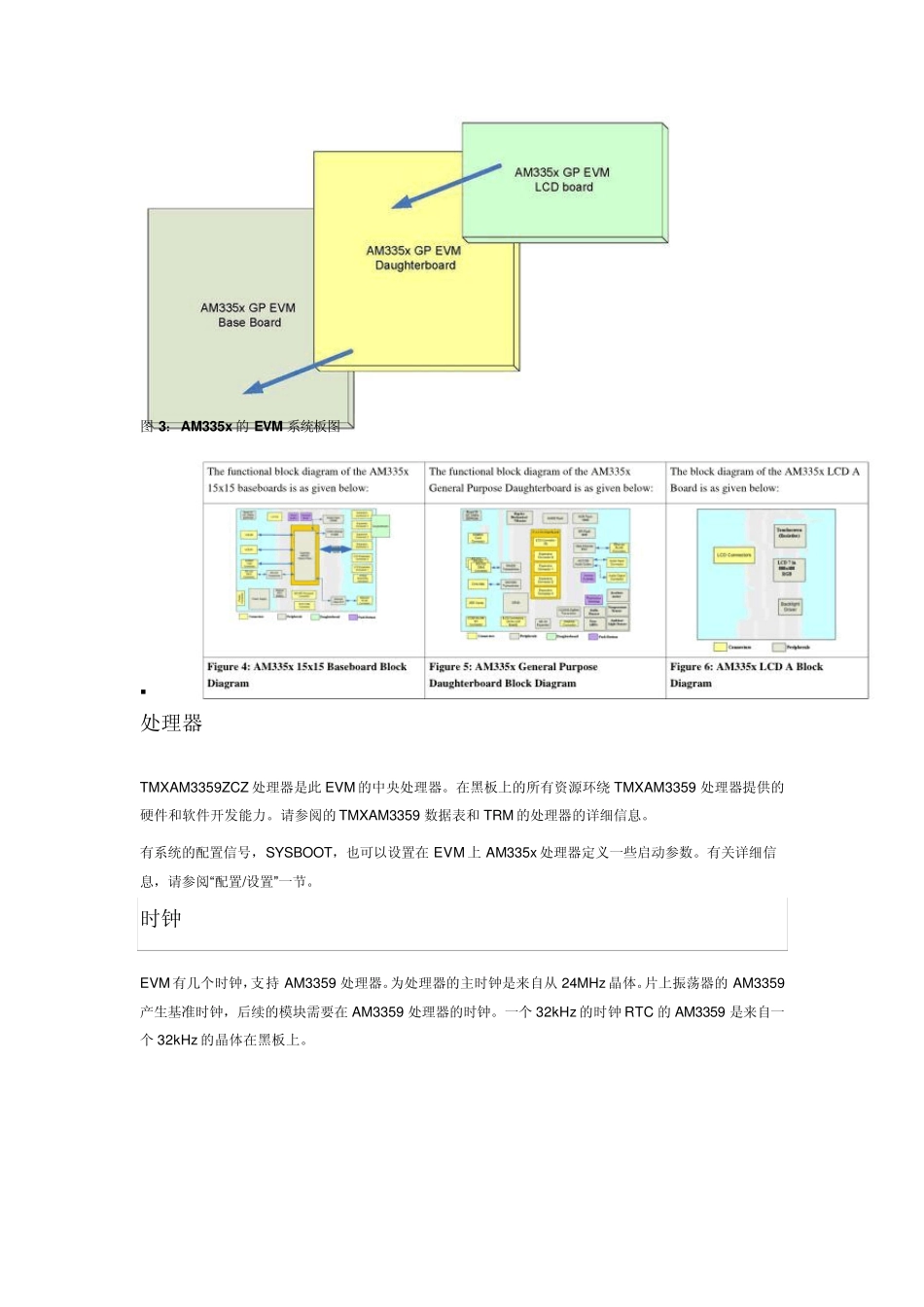

AM335x通用EVM硬件用户指南_中文_第2页
2/33

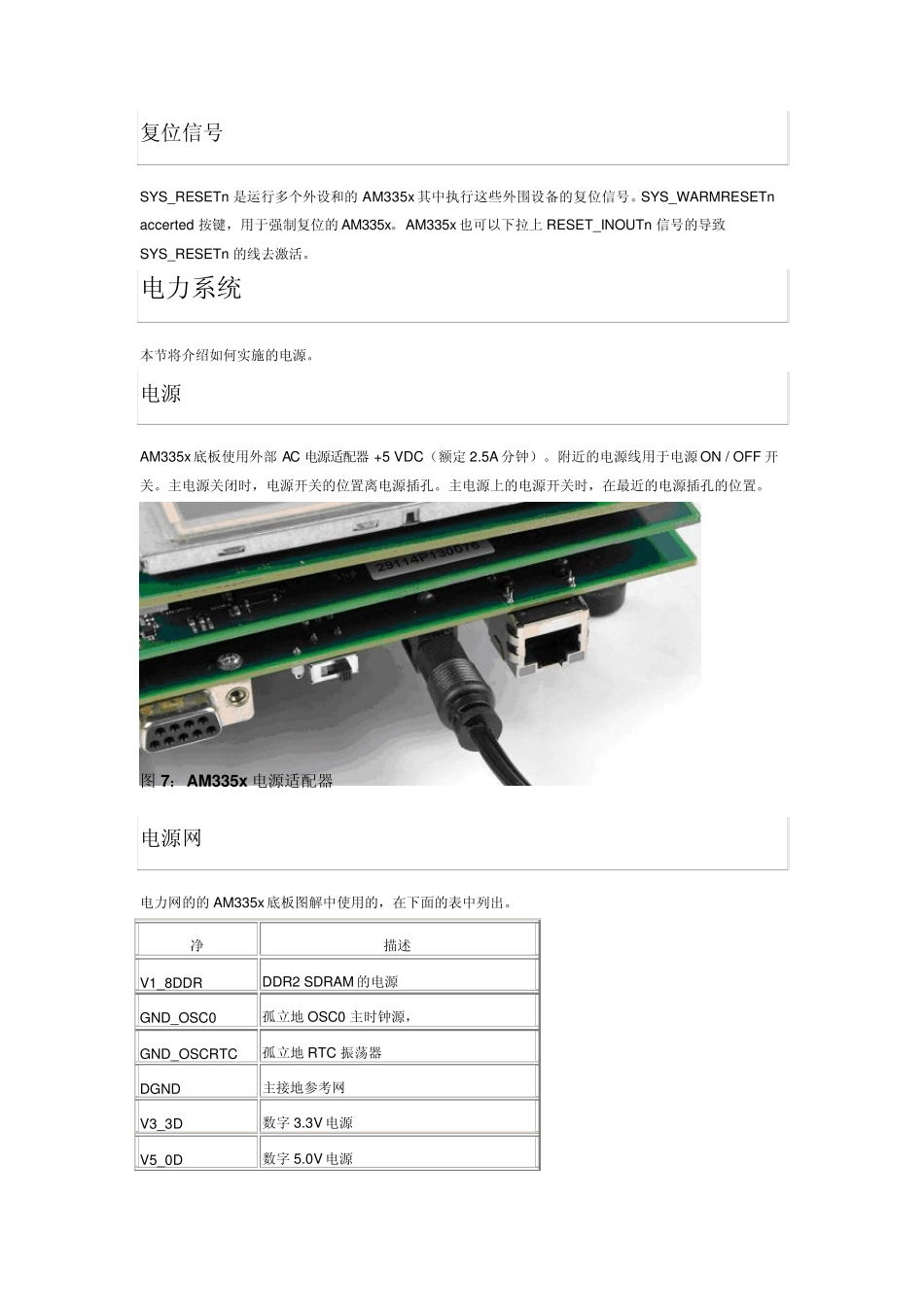

AM335x通用EVM硬件用户指南_中文_第3页
3/33
AM335x通用EVM 硬件用户指南 本文档介绍了AM335x评估模块(EVM)(TMDXEVM3358)这是基于德州仪器AM335x处理器的硬件体系结构。该 EVM 通常也被称为 AM335x通用(GP)EVM。 描述 AM335x通用EVM 是一个独立的测试,开发和评估模块系统,它使开发人员能够编写周围的AM335x处理器子系统的软件和硬件开发。已经可用的EVM 板的基础上,为开发人员提供了所需的基本资源最通用的类型的项目,包括作为主处理器的AM335x AM335x子系统的主要内容。此外,额外的,“典型的”外围设备内置的的EVM 如存储器,传感器,LCD,以太网 PHY 等,使未来的系统可以模拟快速显着的额外的硬件资源。 以下各节提供有关 EVM的更多细节。 EVM 系统视图 AM335x通用EVM 的系统视图是由底板,子板,液晶显示板叠放在一起,通过标准的通孔连接器连接。请参阅下面的图片的EVM。 图 1:AM335x通用EVM 图 2:的AM335x底板底查看 原理图/设计文件  HW 文件 -原理图,设计文件和其他相关的硬件文档 系统说明 系统板原理图 AM335x完整的通用EVM 被划分在三个不同的电路板的模块化。GP EVM 包括基板(处理器和主电源),子板(外围设备)和液晶显示板(LCD 和触摸屏)。 图3:AM335x的EVM 系统板图  处理器 TMXAM3359ZCZ 处理器是此EVM 的中央处理器。在黑板上的所有资源环绕 TMXAM3359 处理器提供的硬件和软件开发能力。请参阅的TMXAM3359 数据表和 TRM 的处理器的详细信息。 有系统的配置信号,SYSBOOT,也可以设置在 EVM 上 AM335x处理器定义一些启动参数。有关详细信息,请参阅“配置/设置”一节。 时钟 EVM 有几个时钟,支持 AM3359 处理器。为处理器的主时钟是来自从 24MHz晶体。片上振荡器的AM3359产生基准时钟,后续的模块需要在 AM3359 处理器的时钟。一个 32kHz的时钟 RTC 的AM3359 是来自一个 32kHz的晶体在黑板上。 复位信号 SYS_RESETn 是运行多个外设和的AM335x 其中执行这些外围设备的复位信号。SYS_WARMRESETn accerted 按键,用于强制复位的AM335x。AM335x 也可以下拉上 RESET_INOUTn 信号的导致SYS_RESETn 的线去激活。 电力系统 本节将介绍如何实施的电源。 电源 AM335x 底板使用外部 AC 电源适配器 +5 VDC(额定 2.5A 分钟)。附近的电源线用于电源 ON / OFF 开关。主电源关闭时,电源开关的位置离电源插孔。主电源上的电源开关时,在最近的电源插孔的位置。 图 7...
