AMP1100用户手册第三章安装及配线

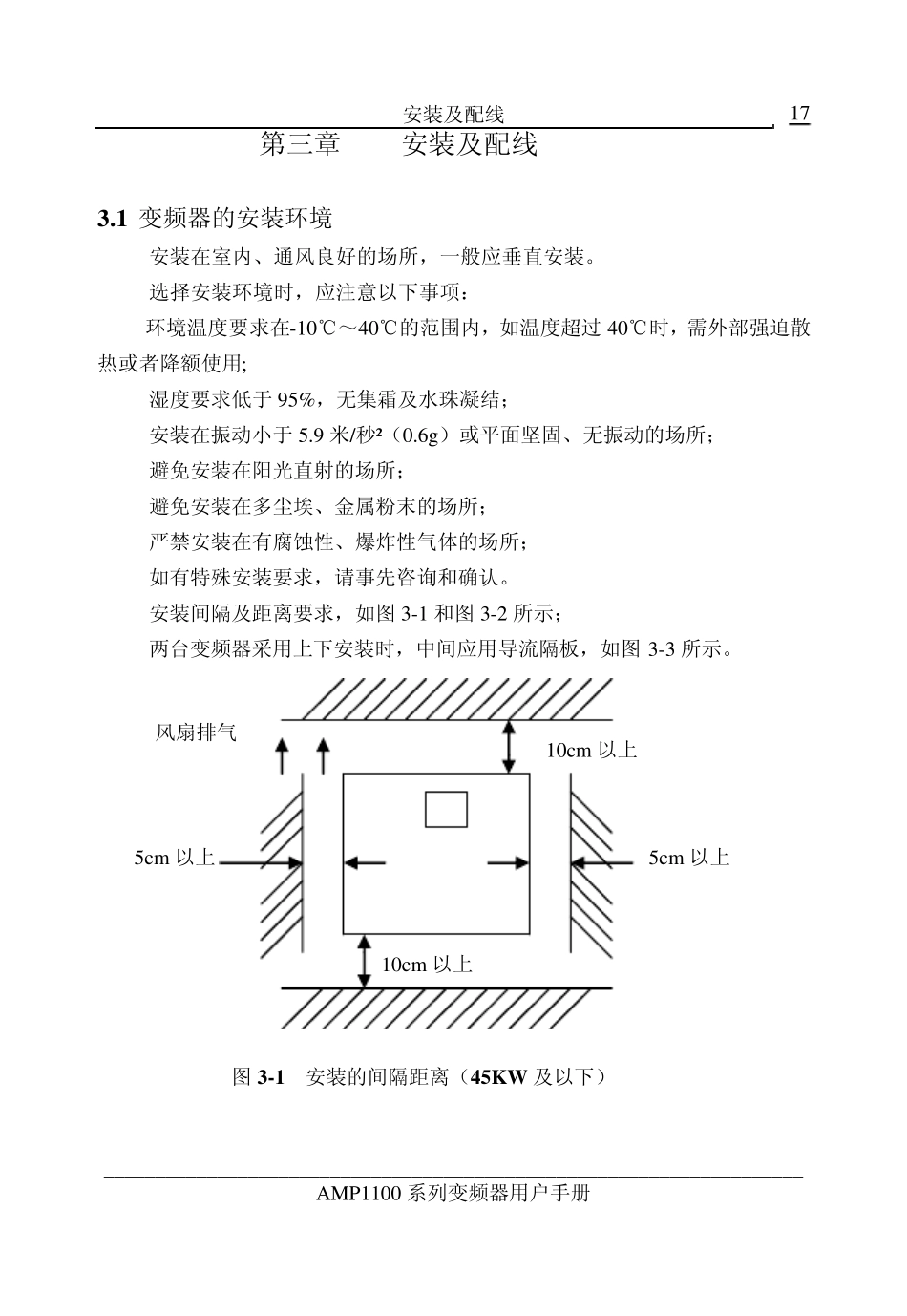

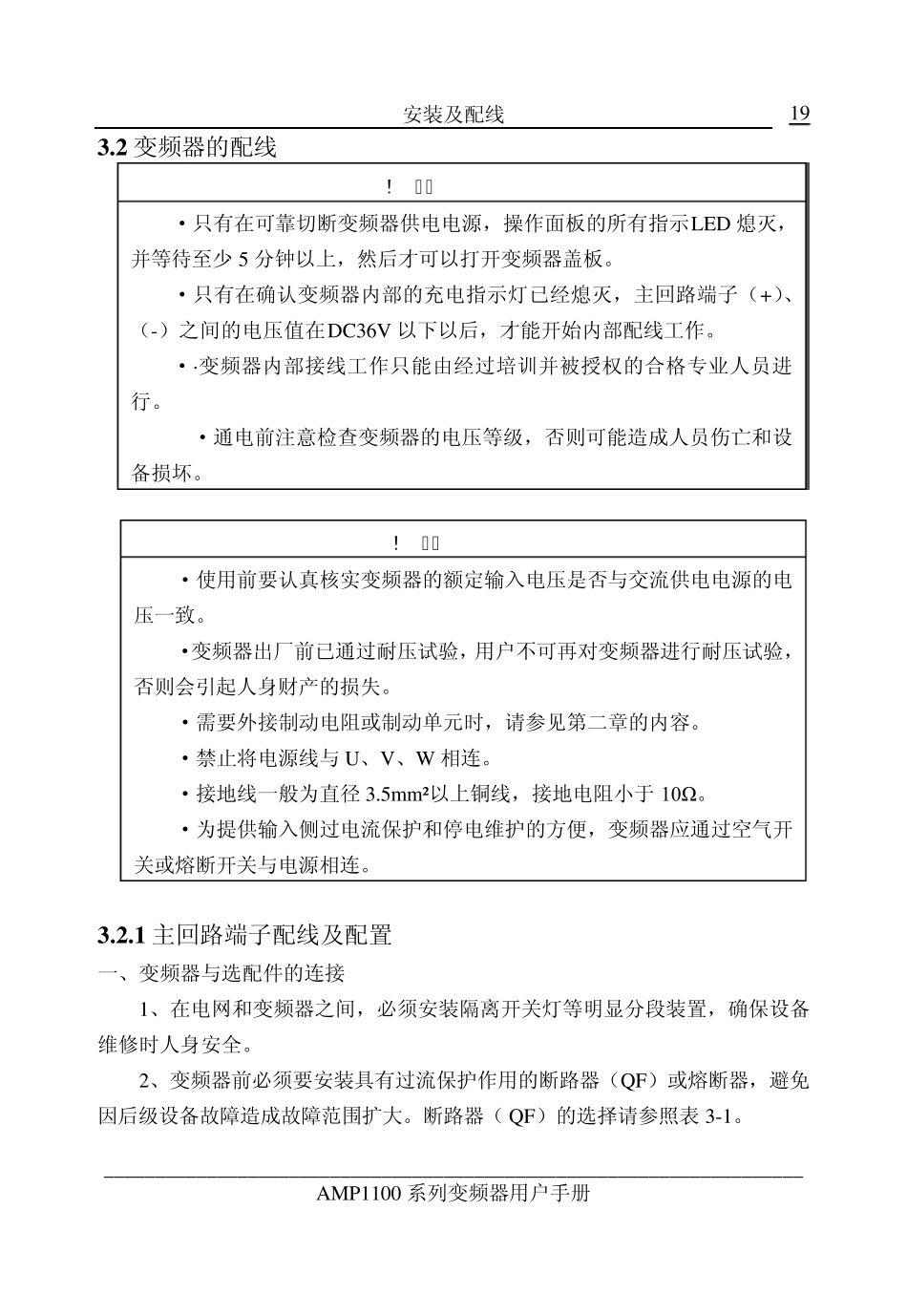

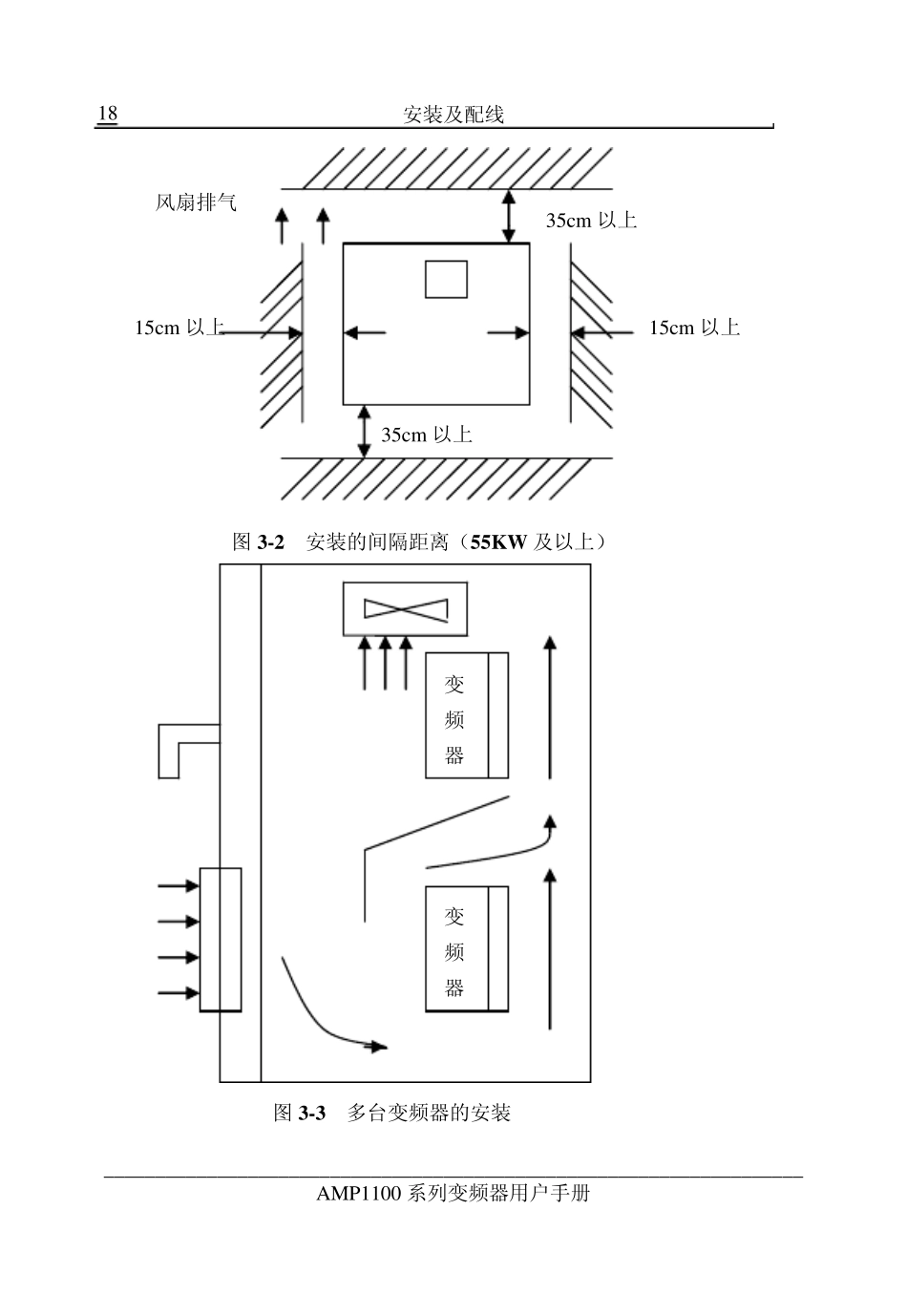

安装及配线 ____________________________________________________________________ AMP1100 系列变频器用户手册 17 第三章 安装及配线 3.1 变频器的安装环境 安装在室内、通风良好的场所，一般应垂直安装。 选择安装环境时，应注意以下事项： 环境温度要求在-10℃～40℃的范围内，如温度超过 40℃时，需外部强迫散热或者降额使用; 湿度要求低于 95%，无集霜及水珠凝结； 安装在振动小于 5.9 米/秒²（0.6g）或平面坚固、无振动的场所； 避免安装在阳光直射的场所； 避免安装在多尘埃、金属粉末的场所； 严禁安装在有腐蚀性、爆炸性气体的场所； 如有特殊安装要求，请事先咨询和确认。 安装间隔及距离要求，如图 3-1 和图 3-2 所示； 两台变频器采用上下安装时，中间应用导流隔板，如图 3-3 所示。 图 3-1 安装的间隔距离（45KW 及以下） 10cm 以上 10cm 以上 5cm 以上 5cm 以上 风扇排气 安装及配线 ____________________________________________________________________ AMP1100 系列变频器用户手册 18 图3-2 安装的间隔距离（55KW 及以上） 图3-3 多台变频器的安装 变 频 器 变 频 器 35cm 以上 35cm 以上 15cm 以上 15cm 以上 风扇排气 安装及配线 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ AMP1100 系列变频器用户手册 19 3 .2 变频器的配线 ! 危险 ·只有在可靠切断变频器供电电源，操作面板的所有指示LED 熄灭，并等待至少 5 分钟以上，然后才可以打开变频器盖板。 ·只有在确认变频器内部的充电指示灯已经熄灭，主回路端子（+）、（-）之间的电压值在DC36V 以下以后，才能开始内部配线工作。 ··变频器内部接线工作只能由经过培训并被授权的合格专业人员进行。 ·通电前注意检查变频器的电压等级，否则可能造成人员伤亡和设备损坏。 3 .2 .1 主回路端子配线及配置 一、变频器与选配件的连接 1、在电网和变频器之间，必须安装隔离开关灯等明显分段装置，确保设备维修时人身安全。 2、变频器前必须要安装具有过流保护作用的断路器（QF）或熔断器，避免因后级设备故障造成故障范围扩大。断路器（ QF）的选择请参照表 3-1。 ! 注意 ·使用前要认真核实变频器的...
