Ansys15.0workbench网格划分教程

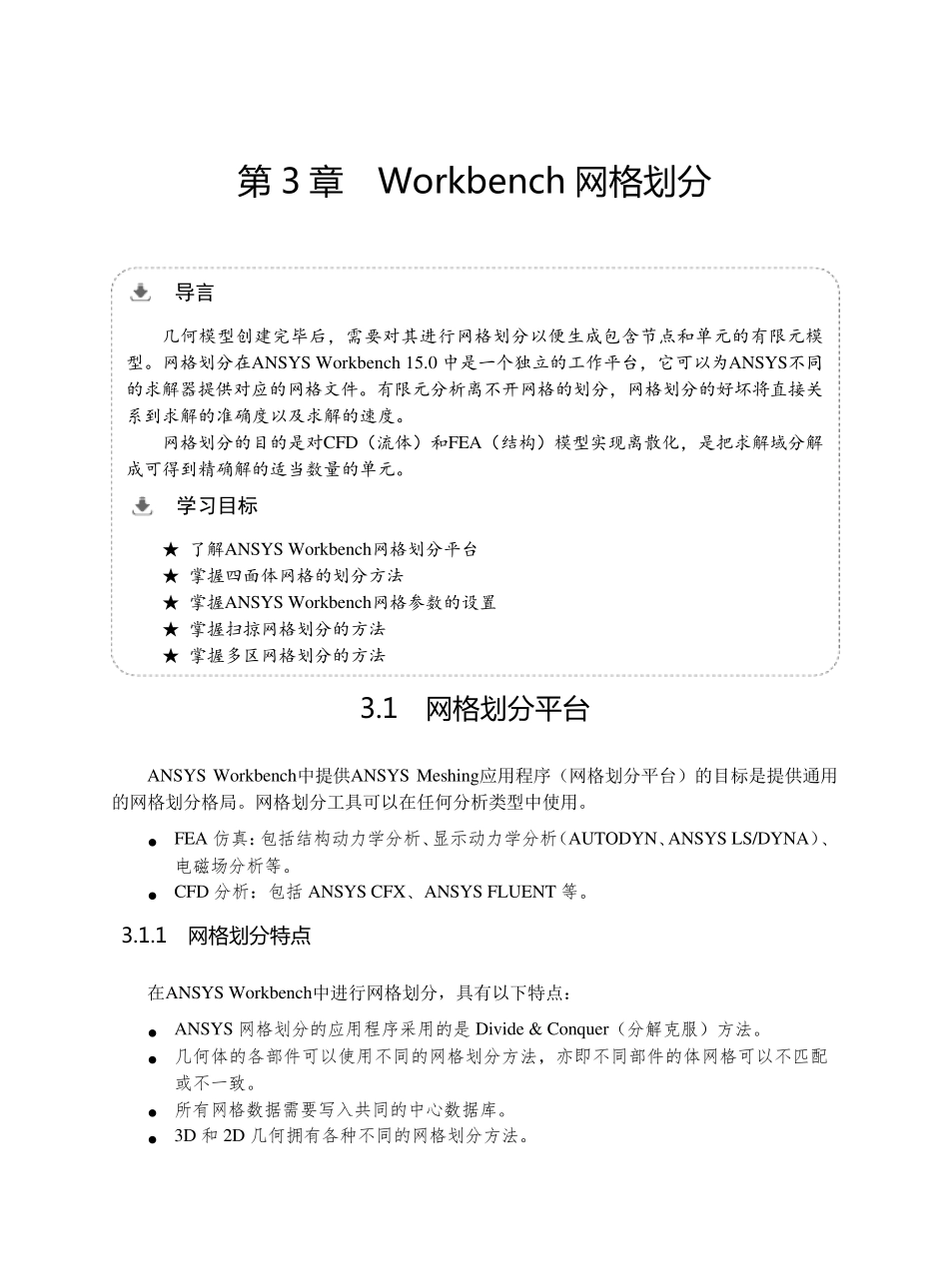

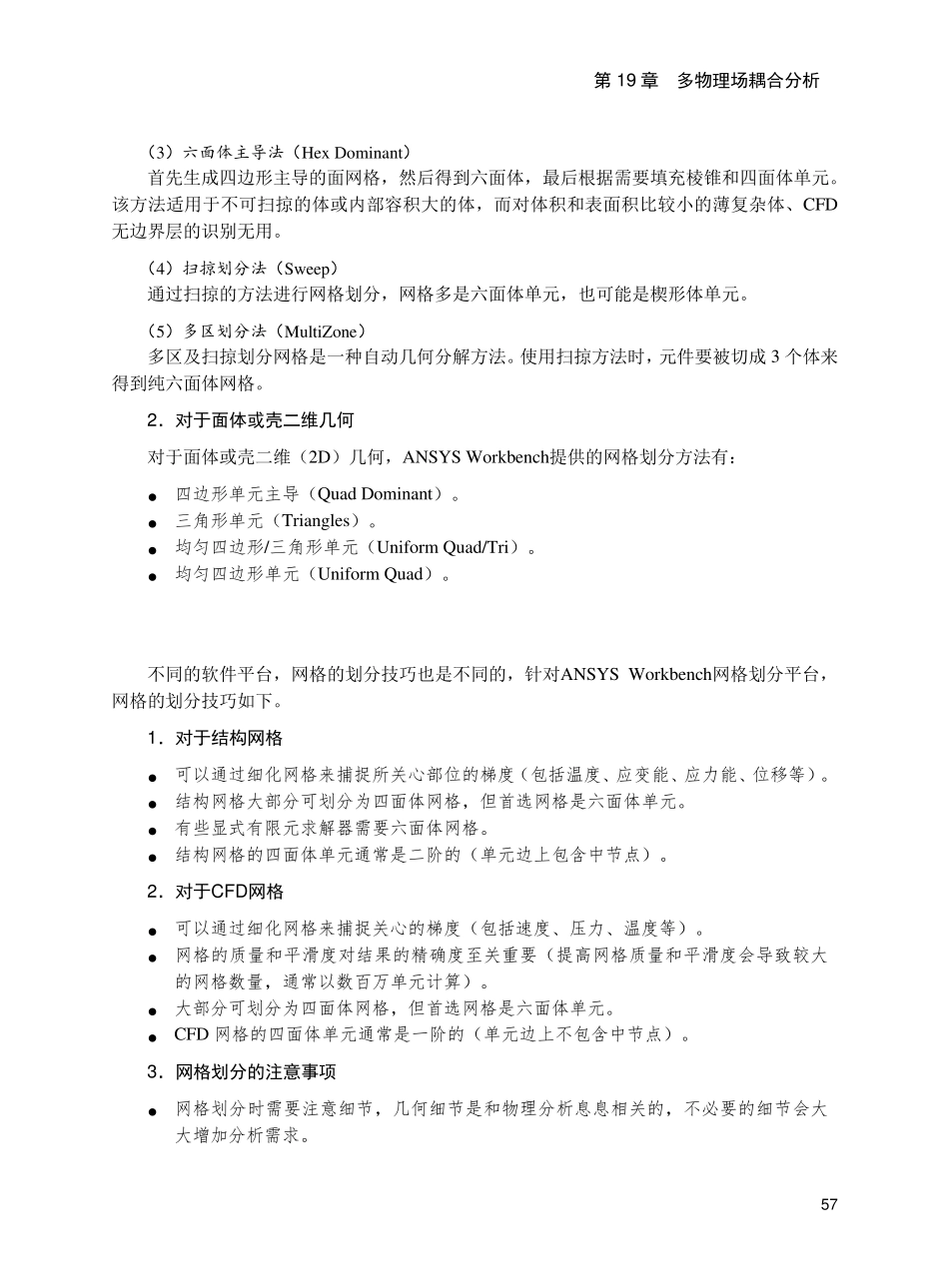

第 3 章 Workbench 网 格 划 分 导言 几何模型创建完毕后，需要对其进行网格划分以便生成包含节点和单元的有限元模型。网格划分在ANSYS Workbench 15.0 中是一个独立的工作平台，它可以为ANSYS不同的求解器提供对应的网格文件。有限元分析离不开网格的划分，网格划分的好坏将直接关系到求解的准确度以及求解的速度。 网格划分的目的是对CFD（流体）和FEA（结构）模型实现离散化，是把求解域分解成可得到精确解的适当数量的单元。 学习目标 ★ 了解ANSYS Workbench网格划分平台 ★ 掌握四面体网格的划分方法 ★ 掌握ANSYS Workbench网格参数的设置 ★ 掌握扫掠网格划分的方法 ★ 掌握多区网格划分的方法 3.1 网 格 划 分平台 ANSYS Workbench中提供ANSYS Meshing应用程序（网格划分平台）的目标是提供通用的网格划分格局。网格划分工具可以在任何分析类型中使用。  FEA 仿真：包括结构动力学分析、显示动力学分析（AUTODYN、ANSYS LS/DYNA）、电磁场分析等。  CFD 分析：包括ANSYS CFX、ANSYS FLUENT 等。 3.1.1 网 格 划 分特点 在ANSYS Workbench中进行网格划分，具有以下特点：  ANSYS 网格划分的应用程序采用的是 Divide & Conquer（分解克服）方法。  几何体的各部件可以使用不同的网格划分方法，亦即不同部件的体网格可以不匹配或不一致。  所有网格数据需要写入共同的中心数据库。  3D 和 2D 几何拥有各种不同的网格划分方法。 56 ANSYS Workbench 15.0 从入门到精通 ANSYS Workbench中提供的网格划分法可以在几何体的不同部位运用不同的方法。 1．对于三维几何体 对于三维几何体（3D）有如图 3-1 所示的几种不同的网格划分方法。 图 3-1 3D 几何体的网格划分法 （1）自动划分法（Automatic） 自动设置四面体或扫掠网格划分，如果体是可扫掠的，则体将被扫掠划分网格，否则将使用Tetrahedrons下的Patch Conforming网格划分器划分网格。同一部件的体具有一致的网格单元。 （2）四面体划分法（Tetrahedrons） 四面体划分法包括Patch Conforming划分法（Workbench自带功能）及Patch Independent划分法（依靠ICEM CFD Tetra Algorithm软件包实现）。四面体划分法的参数设置如图 3-2 所示。 图 3-2 四面体划分法的参数设置 Patch Independent网格划分时可能会忽略面及其边界，若在面上施加了边界条件，便不能忽略。它有两种定义...
