AnsysWorkbench_15_Fluent示例3

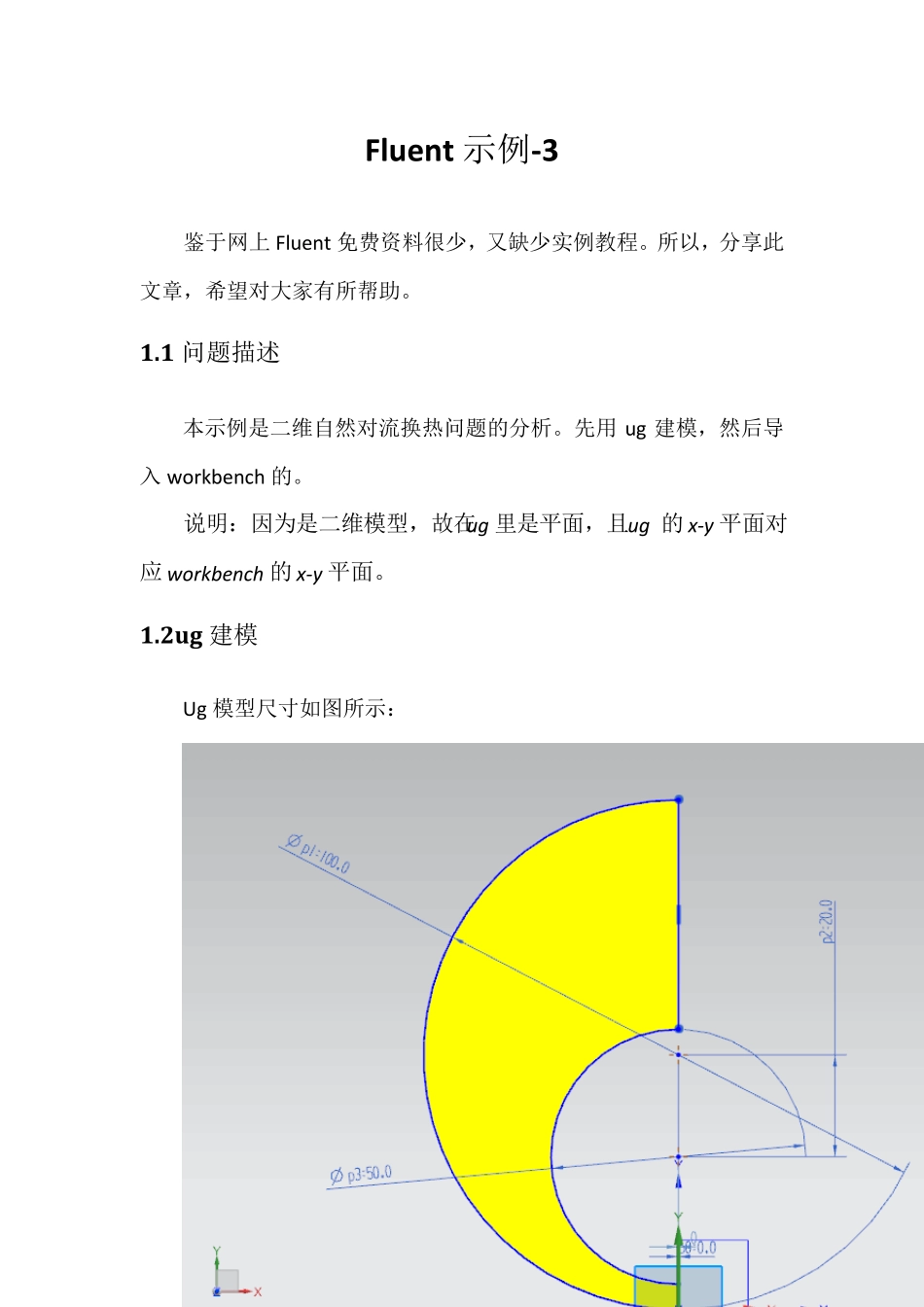

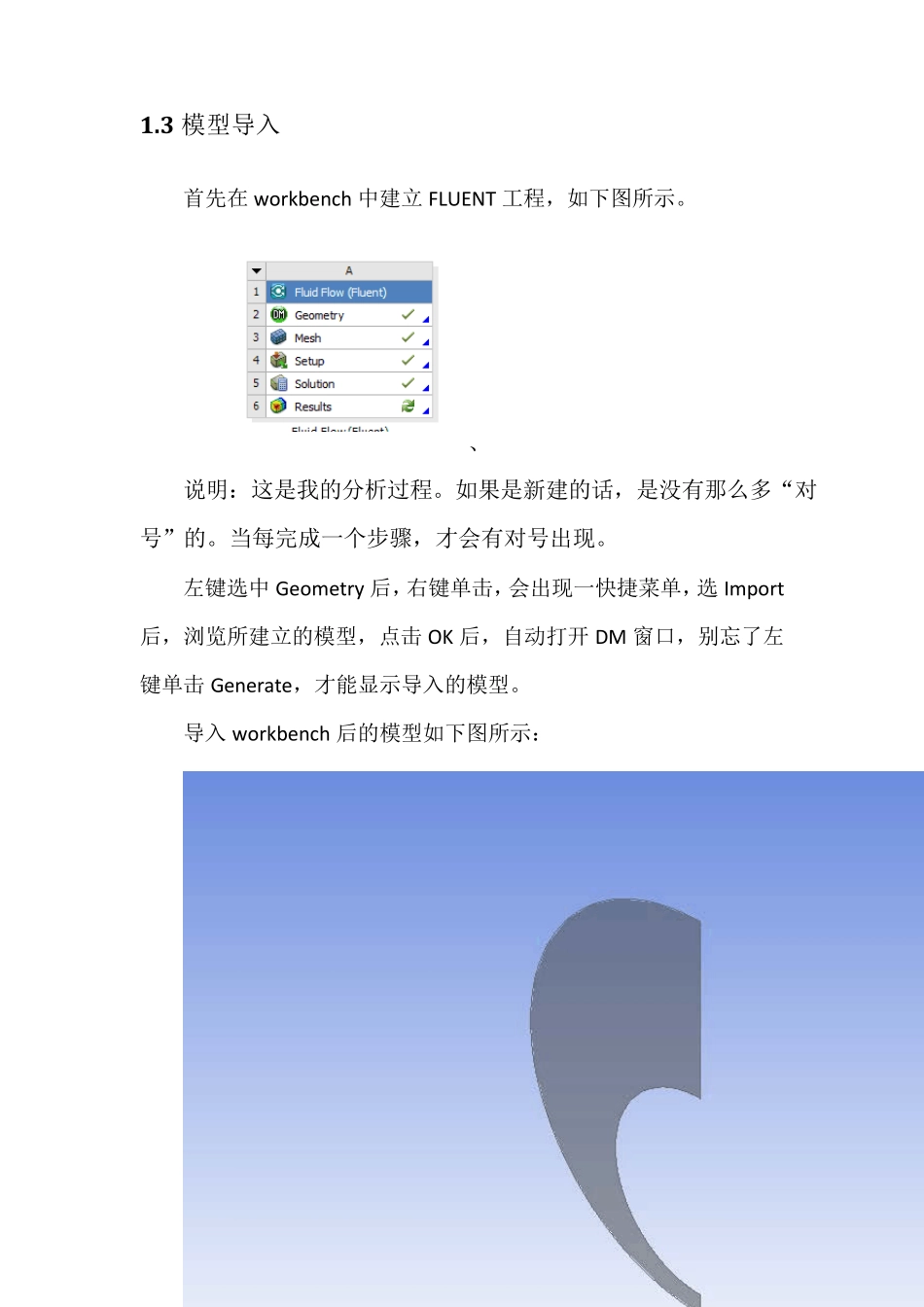

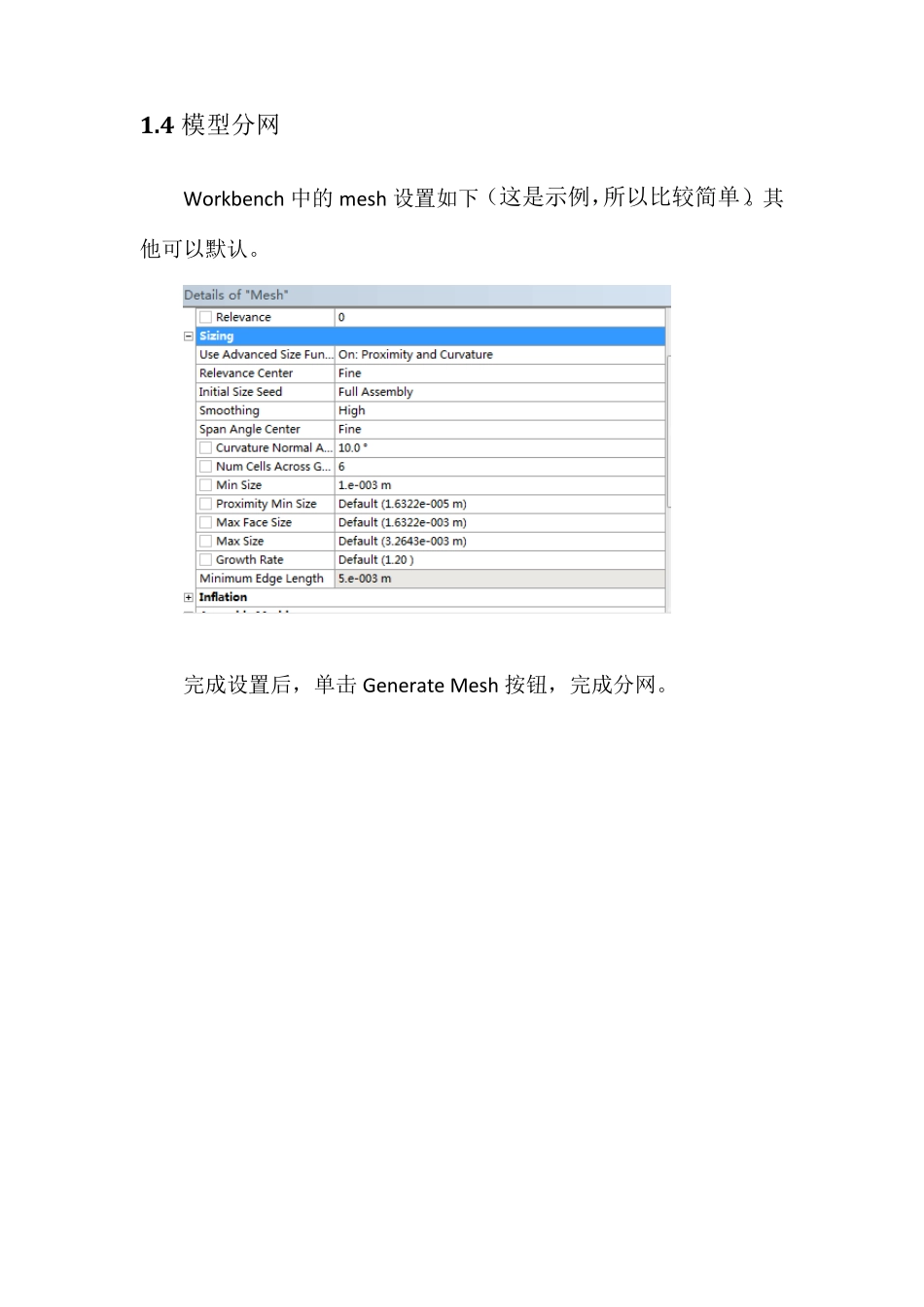

Flu ent 示例-3 鉴于网上Fluent 免费资料很少，又缺少实例教程。所以，分享此文章，希望对大家有所帮助。 1.1 问题描述 本示例是二维自然对流换热问题的分析。先用 ug 建模，然后导入 w orkbench 的。 说明：因为是二维模型，故在ug 里是平面，且ug 的 x-y 平面对 应 workbench 的 x-y 平面。 1.2ug 建模 Ug 模型尺寸如图所示： 1.3 模型导入 首先在workbench 中建立FLUENT 工程，如下图所示。 、 说明：这是我的分析过程。如果是新建的话，是没有那么多“对号”的。当每完成一个步骤，才会有对号出现。 左键选中Geometry后，右键单击，会出现一快捷菜单，选 Import后，浏览所建立的模型，点击 OK 后，自动打开 DM 窗口，别忘了左键单击 Generate，才能显示导入的模型。 导入workbench 后的模型如下图所示： 1.4 模型分网 Workbench 中的mesh 设置如下（这是示例，所以比较简单）。其他可以默认。 完成设置后，单击 Generate Mesh 按钮，完成分网。 1.5 打开FLUENT 截面 如图所示 1.5.1 General 设置比例如下，别忘点击Scale。 说明，一般情况下，点击一次。 1.5.2 Models 设置 如下图所示，打开能量方程。 1.5.3 Materials 设置 双击 air，打开对话框，设置如下 1.5.4 Boundary Condition 设置 如下图所示： 说明：zone 中的如”wall_in、wall_out”实在workbench 中DM 或Mesh后取的名，目的是便于选择。方法为右击要定义的线，弹出的菜单中选择有“Name”的命令，然后命名即可。 1.5.5 Solu tion Methods 设置： 如下图所示； 1.5.6 Monitors 设置 如下图所示： 1.5.7 Gravity 设置 在菜单Define 中选择Operating Condition，打开对话框，设置如下 1.5.8 Solution Initialization 设置 如下图所示 1.5.9 ru n Calcu lation 设置循环迭代200 次，最后，点击计算。我的电脑显示如下 1.6 Resu lts 选择Graphic Animations，在Graphic 中双击Contours，打开对话框，完成如下设置。 最后点击Display显示。如果结果没出来，不怕。单击惨淡中的“fit to window”以显示全部。结果如下 也可以显示速度向量、温度向量等。在这里省略。 本示例到此结束。
