ANSYSWorkbench如何对模型以及结果进行扩展显示(以轴对称模型为例)

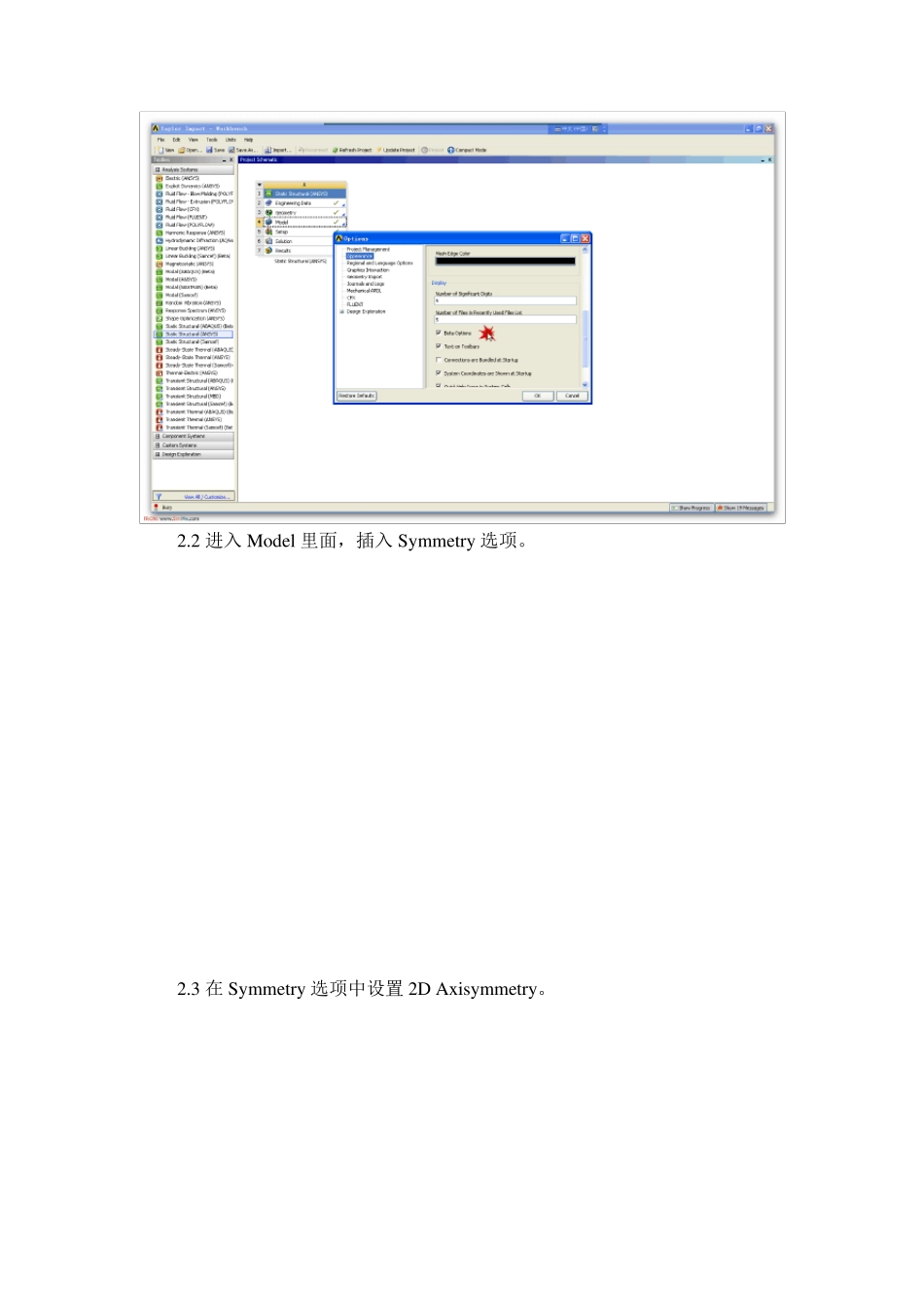

Workbench 如何对模型以及结果进行扩展显示（以轴对称模型为例） 1.对称模型： 以下是未对模型显示进行扩展的效果 2.下面就来对有限元模型和结果进行扩展处理 2.1 ANSYS Workbench 中11.0 中需要加插命令才能办到，而且只能看死图，w orkbench12.0 之后就都可以扩展了。下面是在 option 里面设置扩展选项。 2.2 进入Model 里面，插入Sy mmetry 选项。 2.3 在 Sy mmetry 选项中设置 2D Ax isy mmetry 。 2.4 在Symmetry选项中设置参数，间隔为10 度，总个数=360/10+1=37。 2.5 在菜单栏中的 View 中打开 Visual Expansion (Beta)开关。 2 .6 设置完毕，即可发现原来的二维模型，经过轴对称之后实体显示网格和结果了。
