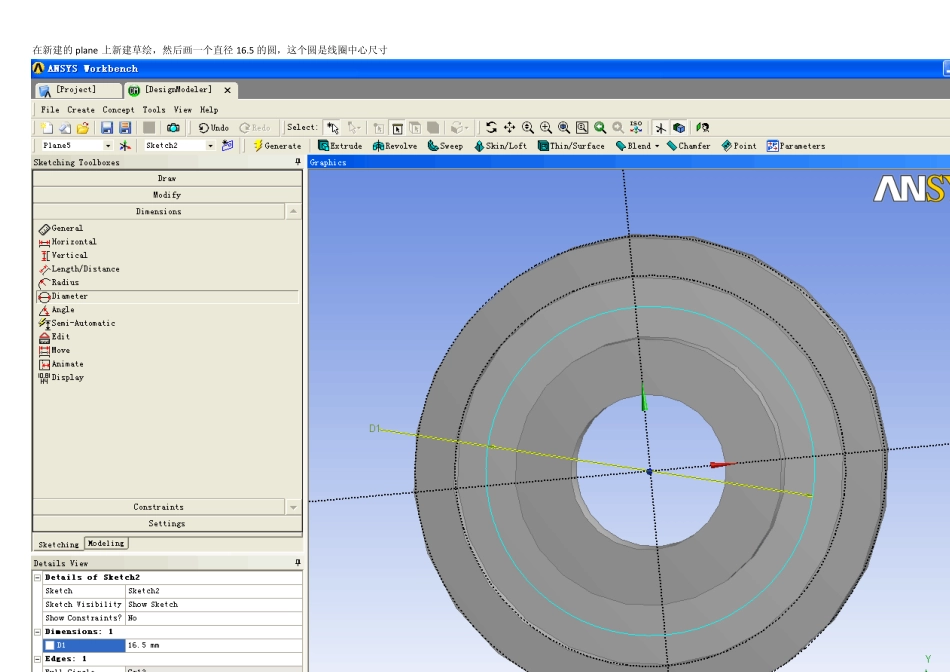

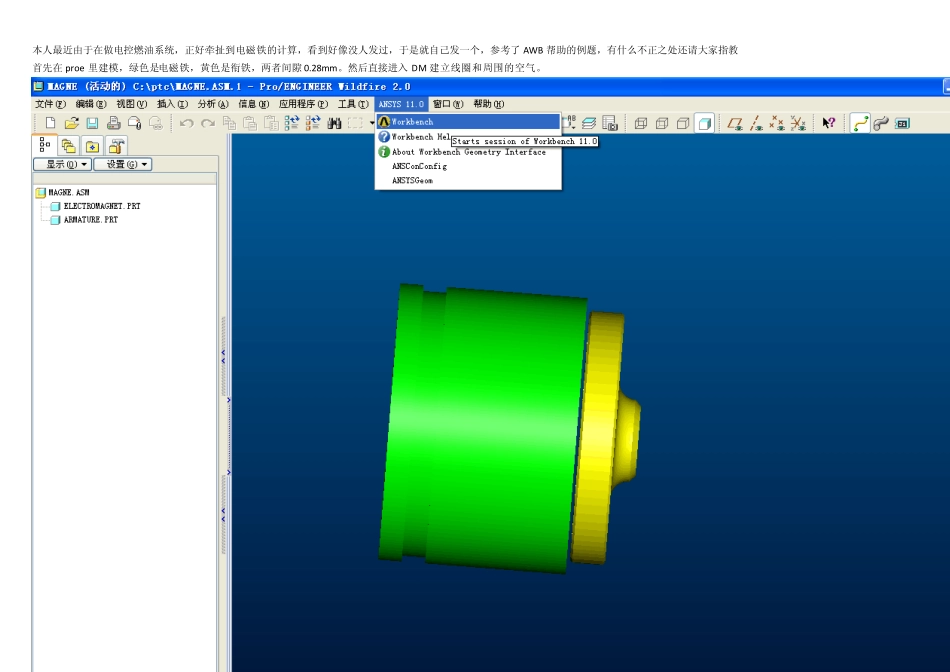

本人最近由于在做电控燃油系统，正好牵扯到电磁铁的计算，看到好像没人发过，于是就自己发一个，参考了AWB 帮助的例题，有什么不正之处还请大家指教 首先在proe 里建模，绿色是电磁铁，黄色是衔铁，两者间隙0.28mm。然后直接进入 DM 建立线圈和周围的空气。 在DM 中新建一个plane，为的是建立线圈。这个plane 是基于图中绿色平面沿 Z 轴负向的一个距离-5.5mm 在新建的p lan e 上新建草绘，然后画一个直径 16.5 的圆，这个圆是线圈中心尺寸 下一步从这个圆生成线体，如下图，选择草绘的圆 然后选择生成的线体，在winding body？中选择yes 设置线圈的圈数为 71,高度为 9mm,宽度为 1mm，然后选 view --cross section solid，隐藏衔铁和电磁铁可以看到线圈 建立包围的空气 形状选圆形，在merge parts?中选yes 保存DM 文件，进入simu lation，选择衔铁和电磁铁的材料为纯铁 网格划分在这里就不讲了，画完网格后，在new analysis 中选magnetostatic 然后选择conductor winding body，输入线圈中的电流值为 12000mA 插入磁通平行条件，在磁通平行的scoping method 选name selection,在name selection 中选open domain 在solve 中插入磁感应强度和衔铁所受的磁力，在directional force/torque 的 geometry 中选择衔铁，方向选择 Z 轴 最后右键进行solve，由于材料 B-H 曲线是非线性的，因此计算时间有点长
