Ansys分析例子

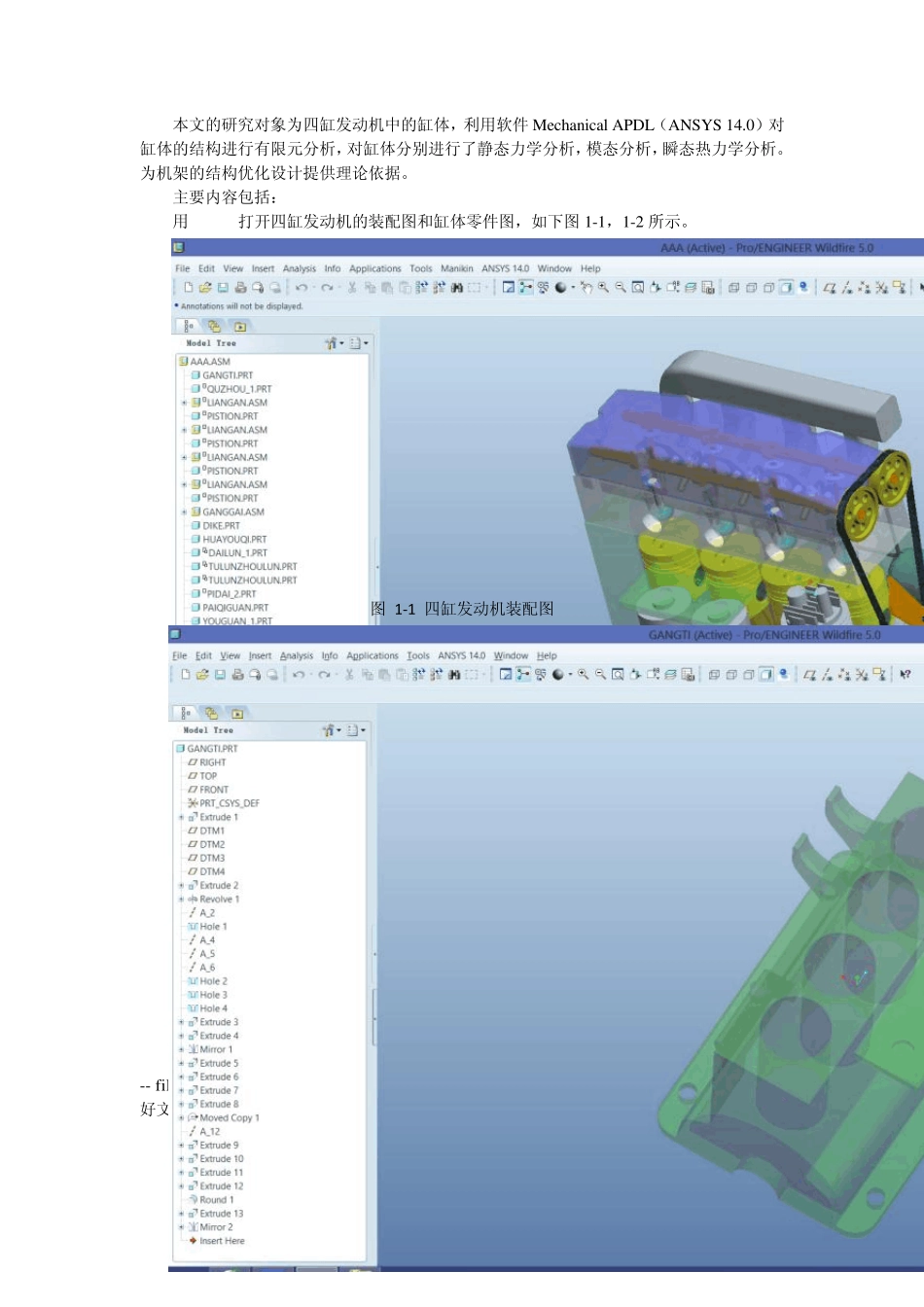

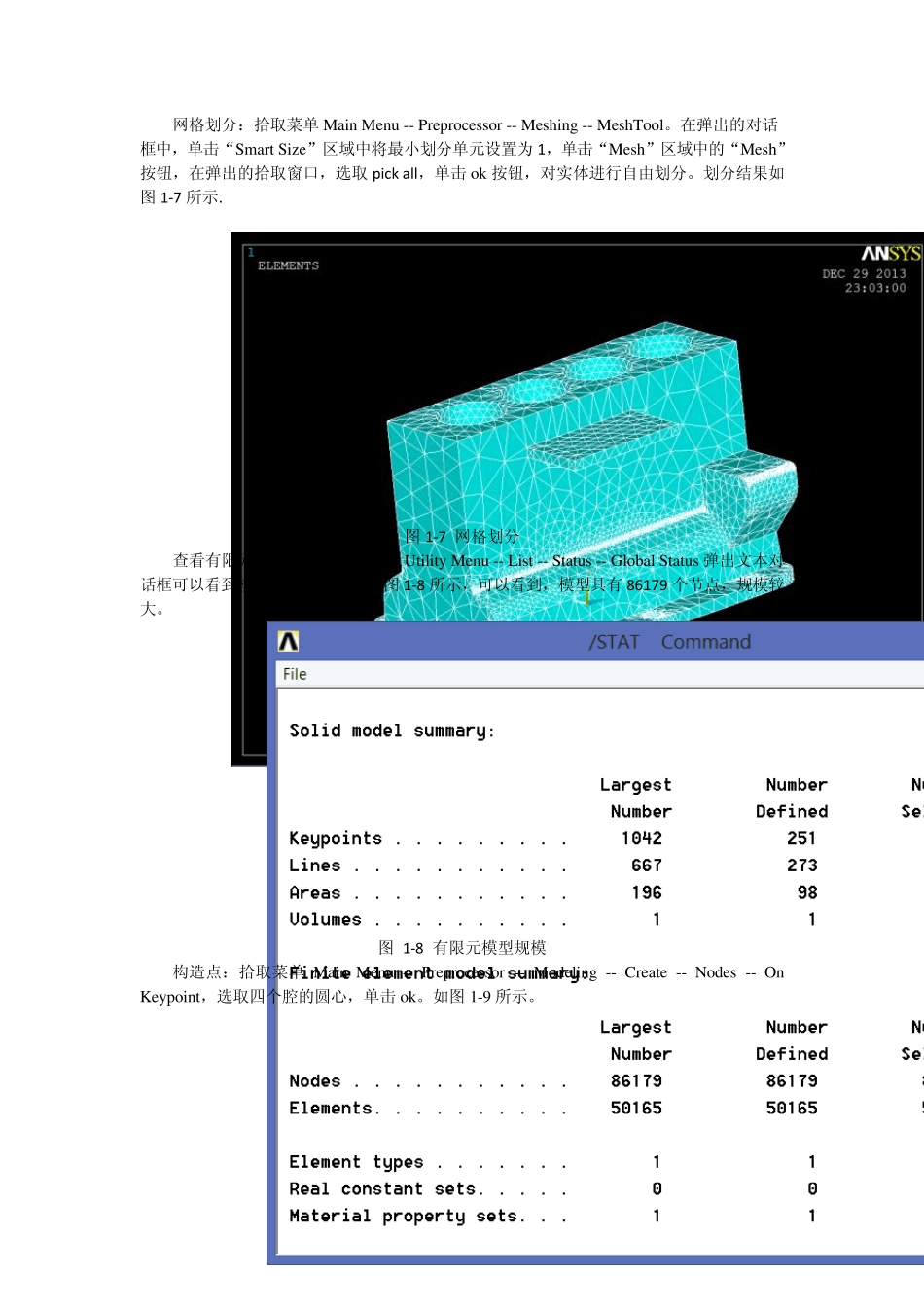

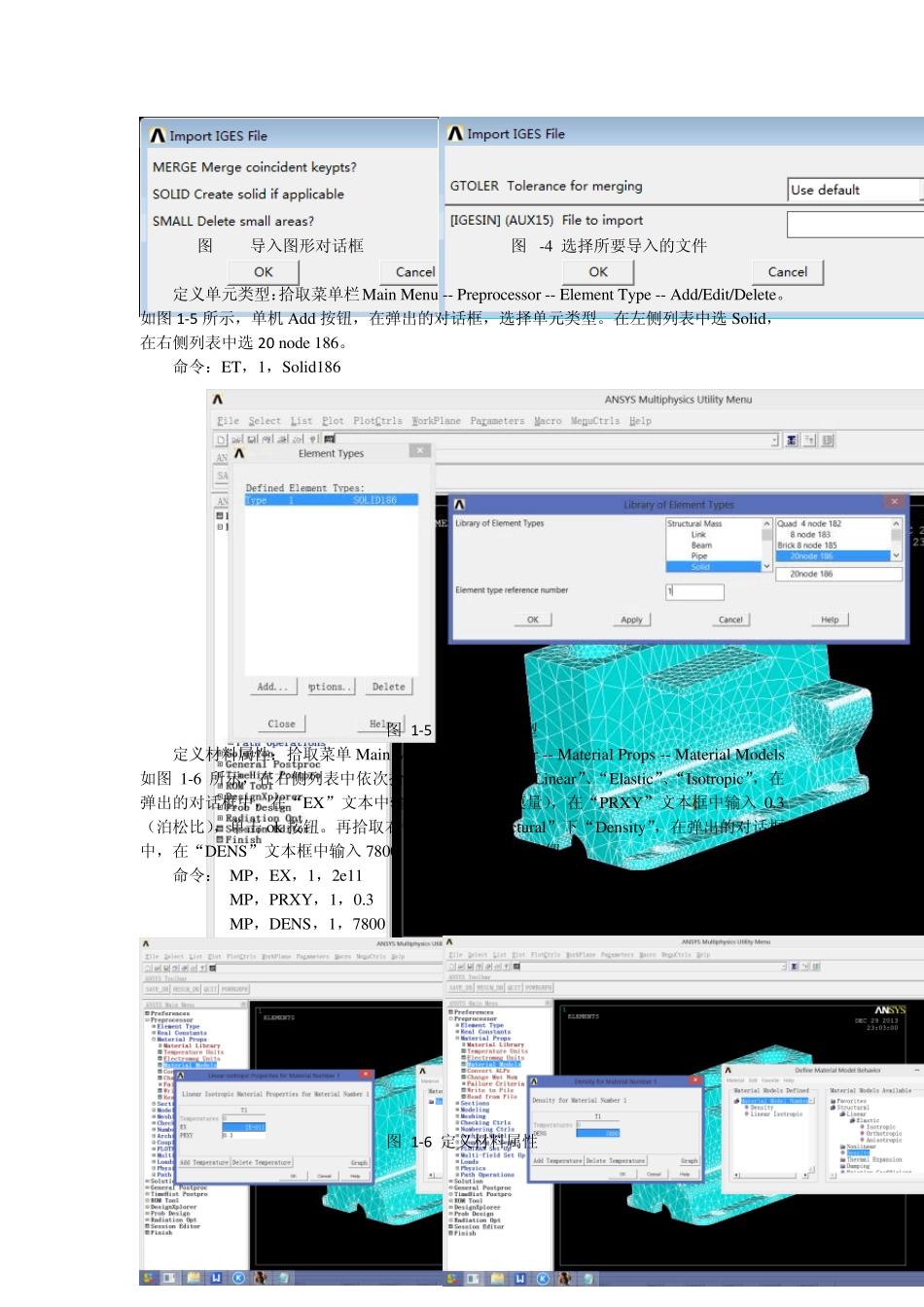

本文的研究对象为四缸发动机中的缸体，利用软件Mechanical APDL（ANSYS 14.0）对缸体的结构进行有限元分析，对缸体分别进行了静态力学分析，模态分析，瞬态热力学分析。为机架的结构优化设计提供理论依据。 主要内容包括： 用Pro/e打开四缸发动机的装配图和缸体零件图，如下图 1-1，1-2 所示。 图 1 -1 四缸发动机装配图 图 1 -2 缸体的零件图 将 proe 里面的文件格式保存为igs 实体格式。并导入 ANSYS 中。拾取菜单 Utility Meu n -- file -- import -- IGES。弹出如图 1-3 对话框。单击 ok，选择导入的路径如下图 1-4，选择好文件以后开始导入。 图1-3 导入图形对话框 图1-4 选择所要导入的文件 定义单元类型：拾取菜单栏Main Menu -- Preprocessor -- Element Ty pe -- Add/Edit/Delete。如图1 -5 所示，单机Add 按钮，在弹出的对话框，选择单元类型。在左侧列表中选Solid，在右侧列表中选2 0 node 186。 命令：ET，1，Solid186 图 1 -5 定义单元类型 定义材料属性：拾取菜单Main Menu -- Preprocessor -- Material Props -- Material Models如图1-6 所示，在右侧列表中依次拾取“Stru ctu ral”、“Linear”、“Elastic”、“Isotropic”，在弹出的对话框中，在“EX”文本中输入2e11（弹性模量），在“PRXY”文本框中输入0.3（泊松比），单击 ok 按钮。再拾取右侧列表中“Stru ctu ral”下“Density ”，在弹出的对话框中，在“DENS”文本框中输入7800（密度），单机ok 按钮。 命令： MP，EX，1，2e11 MP，PRXY，1，0.3 MP，DENS，1，7800 图 1 -6 定义材料属性 网格划分：拾取菜单Main Menu -- Preprocessor -- Meshing -- MeshTool。在弹出的对话框中，单击“Smart Size”区域中将最小划分单元设置为 1，单击“Mesh”区域中的“Mesh”按钮，在弹出的拾取窗口，选取p ick all，单击ok 按钮，对实体进行自由划分。划分结果如图 1-7 所示. 图 1-7 网格划分 查看有限元模型规模：拾取菜单Utility Menu -- List -- Status -- Global Status 弹出文本对话框可以看到模型的具体信息。如图 1-8 所示，可以看到，模型具有 86179 个节点，规模较大。 图 1-8 有限元模型规模 构造点：拾取菜单Main Menu -- Preprocessor -- Modeling -- Create -- Nodes -- On Keypoint，选取四个腔的圆心，单击ok。如图 1-9 ...
