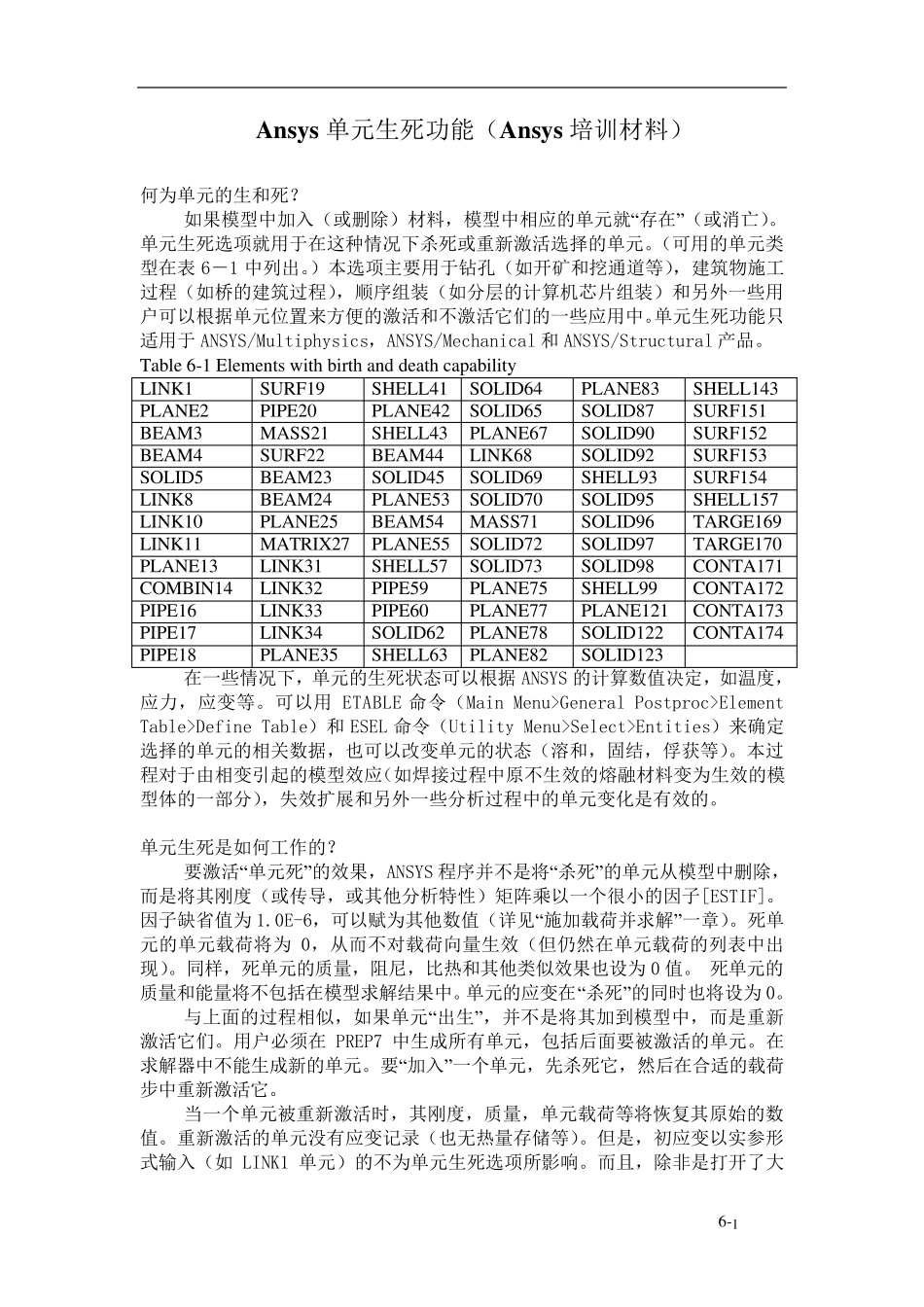

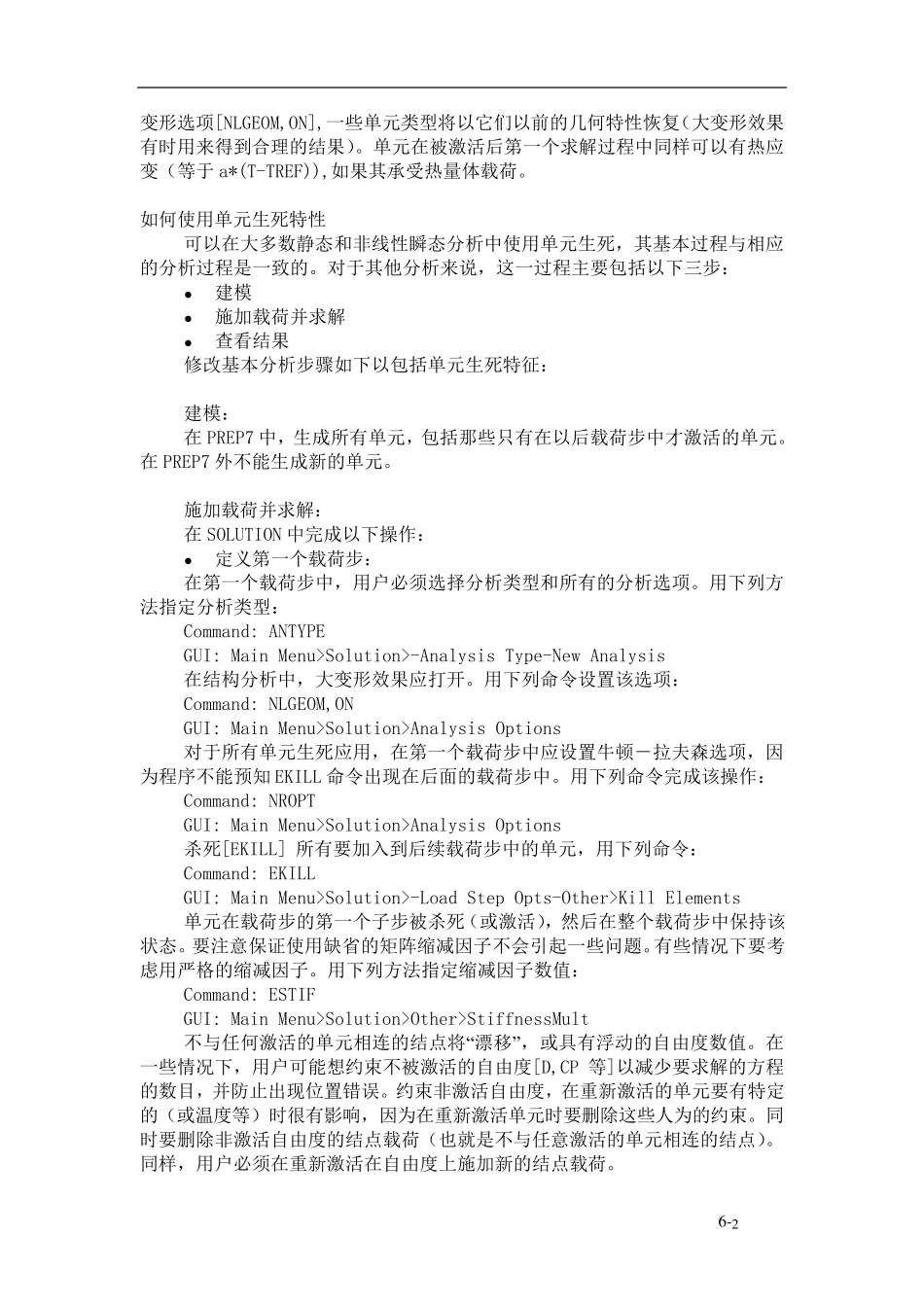

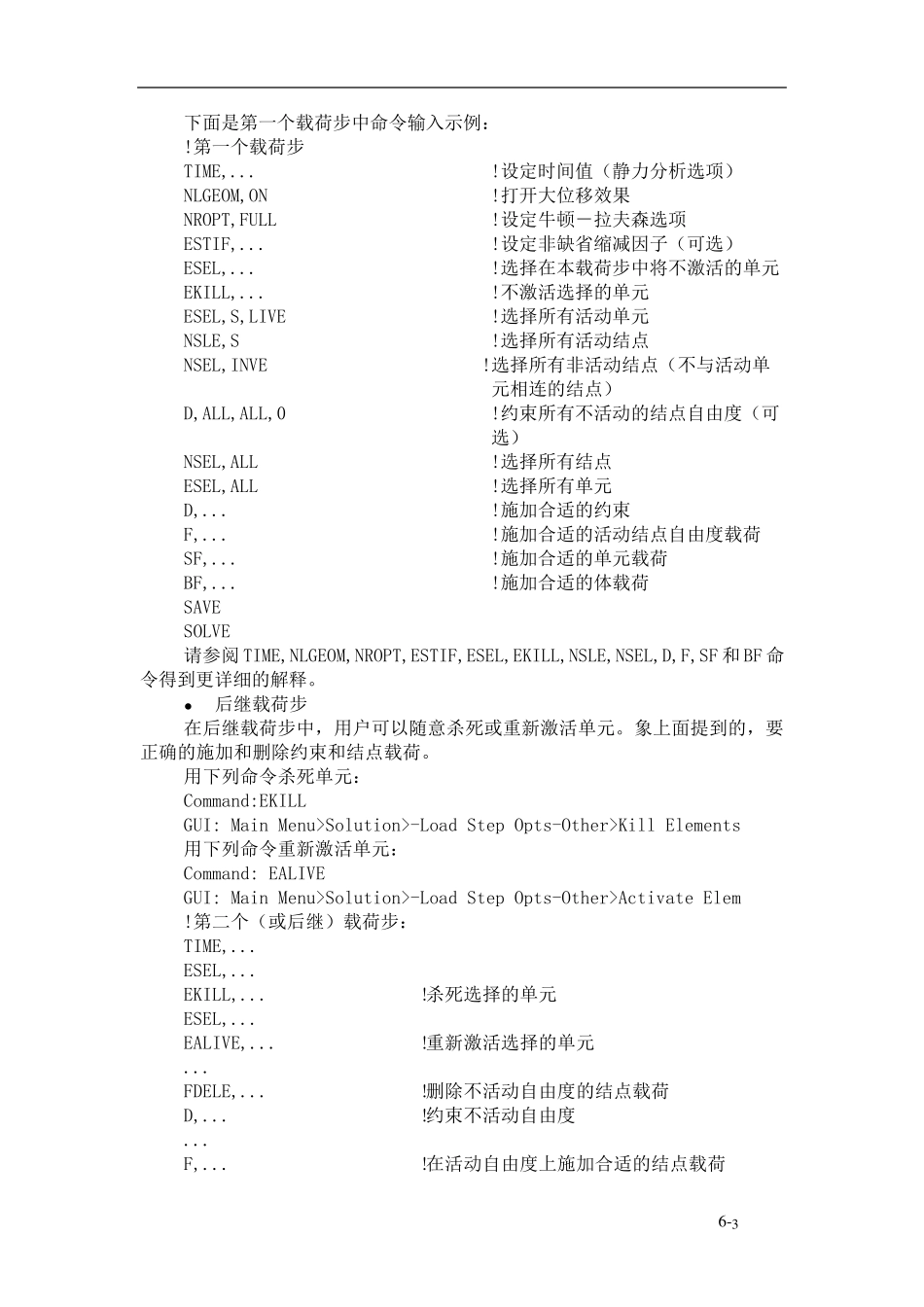

6-1 Ansys 单元生死功能(Ansys 培训材料) 何为单元的生和死? 如果模型中加入(或删除)材料,模型中相应的单元就“存在”(或消亡)。单元生死选项就用于在这种情况下杀死或重新激活选择的单元。(可用的单元类型在表 6-1 中列出。)本选项主要用于钻孔(如开矿和挖通道等),建筑物施工过程(如桥的建筑过程),顺序组装(如分层的计算机芯片组装)和另外一些用户可以根据单元位置来方便的激活和不激活它们的一些应用中。单元生死功能只适用于 ANSYS/Multiphysics,ANSYS/Mechanical 和ANSYS/Structural 产品。 Table 6-1 Elements with birth and death capability LINK1 SURF19 SHELL41 SOLID64 PLANE83 SHELL143 PLANE2 PIPE20 PLANE42 SOLID65 SOLID87 SURF151 BEAM3 MASS21 SHELL43 PLANE67 SOLID90 SURF152 BEAM4 SURF22 BEAM44 LINK68 SOLID92 SURF153 SOLID5 BEAM23 SOLID45 SOLID69 SHELL93 SURF154 LINK8 BEAM24 PLANE53 SOLID70 SOLID95 SHELL157 LINK10 PLANE25 BEAM54 MASS71 SOLID96 TARGE169 LINK11 MATRIX27 PLANE55 SOLID72 SOLID97 TARGE170 PLANE13 LINK31 SHELL57 SOLID73 SOLID98 CONTA171 COMBIN14 LINK32 PIPE59 PLANE75 SHELL99 CONTA172 PIPE16 LINK33 PIPE60 PLANE77 PLANE121 CONTA173 PIPE17 LINK34 SOLID62 PLANE78 SOLID122 CONTA174 PIPE18 PLANE35 SHELL63 PLANE82 SOLID123 在一些情况下,单元的生死状态可以根据 ANSYS 的计算数值决定,如温度,应力,应变等。可以用 ETABLE 命令(Main Menu>General Postproc>Element Table>Define Table)和ESEL 命令(Utility Menu>Select>Entities)来确定选择的单元的相关数据,也可以改变单元的状态(溶和,固结,俘获等)。本过程对于由相变引起的模型效应(如焊接过程中原不生效的熔融材料变为生效的模型体的一部分),失效扩展和另外一些分析过程中的单元变化是有效的。 单元生死是如何工作的? 要激活“单元死”的效果,ANSYS 程序并不是将“杀死”的单元从模型中删除,而是将其刚度(或传导,或其他分析特性)矩阵 乘 以一个 很 小 的因 子 [ESTIF]。因 子 缺 省 值为1.0E-6,可以赋 为其他数值(详 见 “施加载 荷 并求 解 ”一章 )。死单元的单元载 荷 将为0,从而不对载 荷 向 量 生效(但 仍 然 在单元载 荷...
