ansys如何提取模态质量

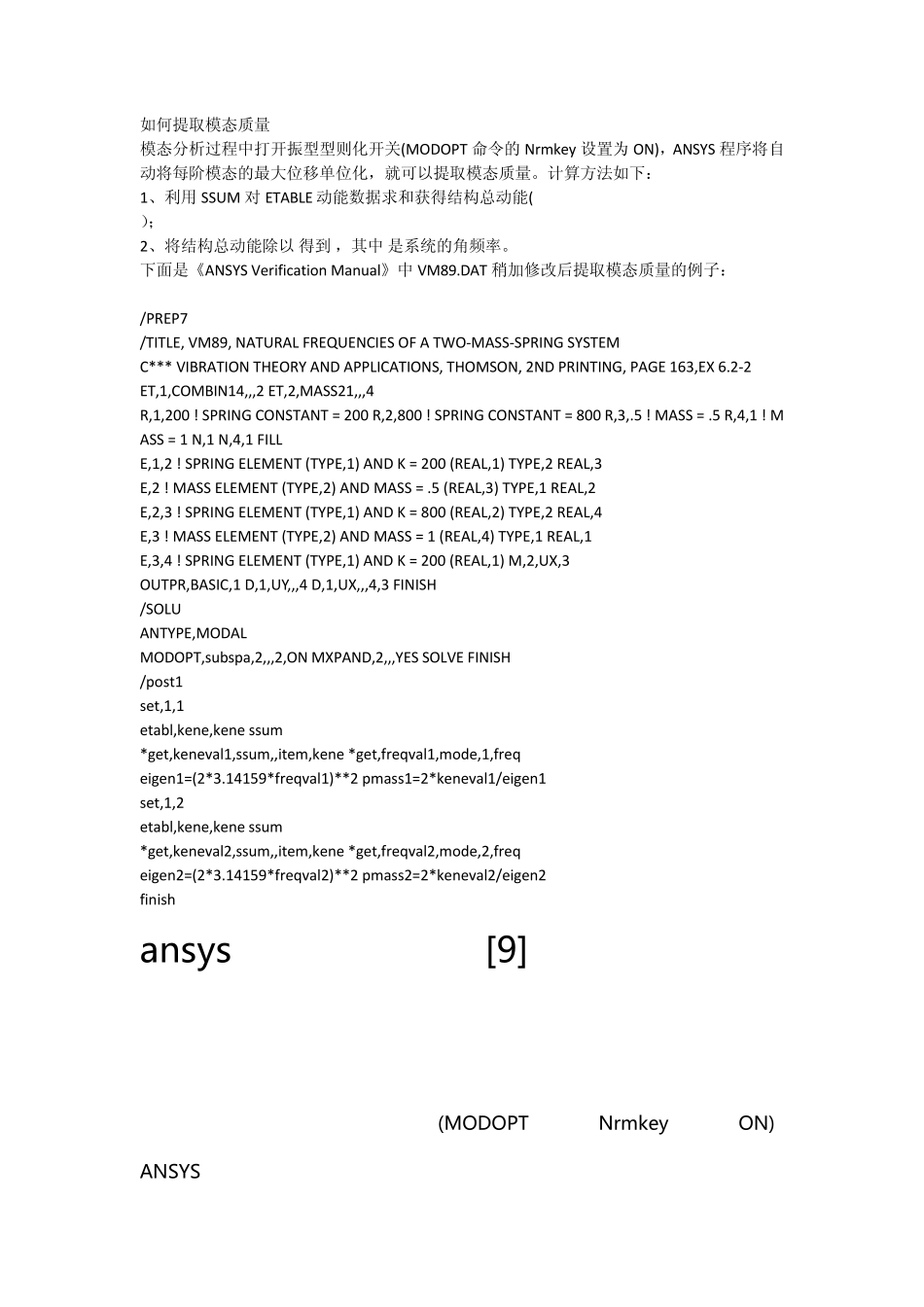

ansys如何提取模态质量_第1页
1/7
ansys如何提取模态质量_第2页
2/7

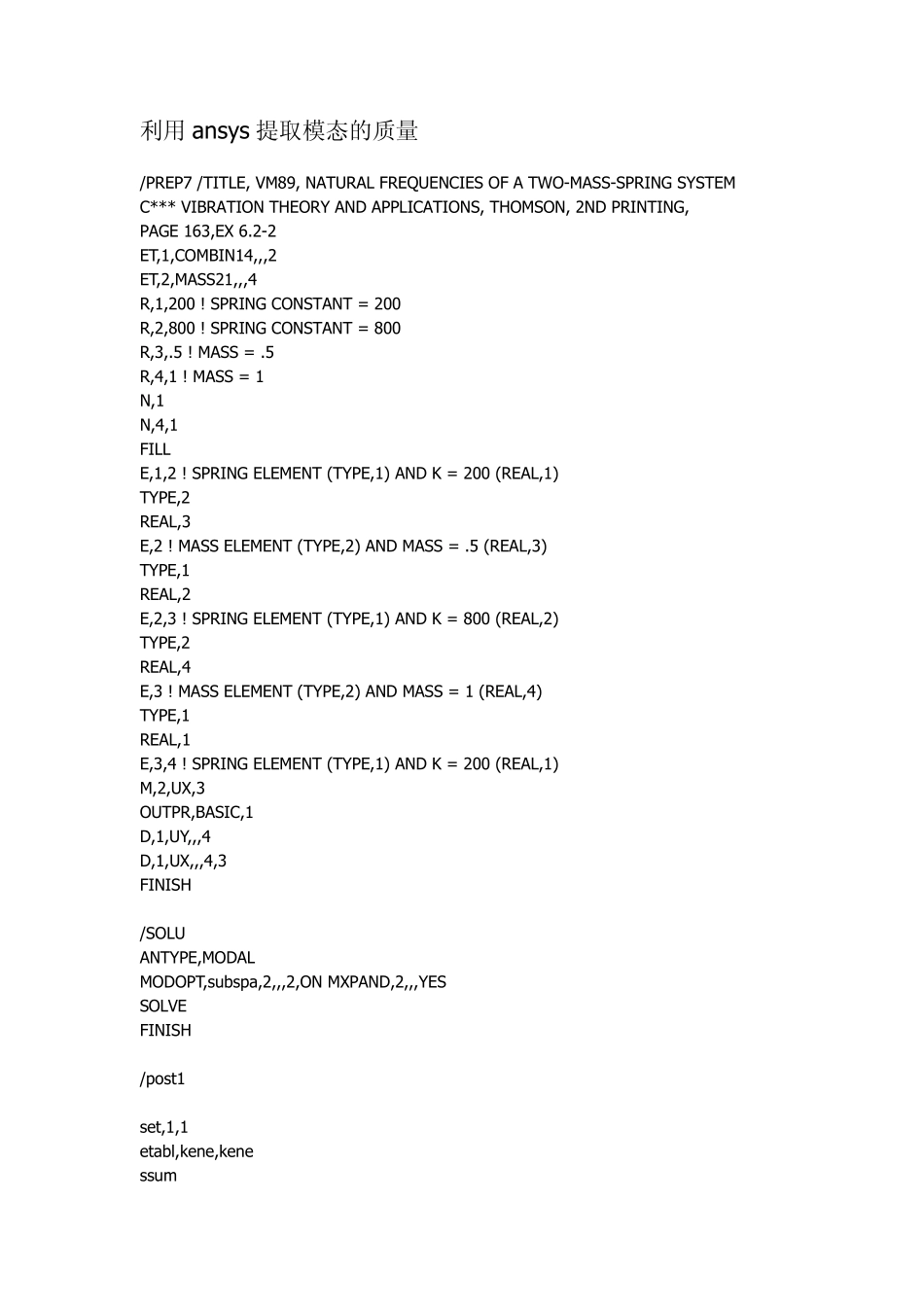

ansys如何提取模态质量_第3页
3/7
如何提取模态质量 模态分析过程中打开振型型则化开关(MODOPT 命令的Nrmkey 设置为ON),ANSYS 程序将自动将每阶模态的最大位移单位化,就可以提取模态质量。计算方法如下: 1、利用 SSUM 对 ETABLE 动能数据求和获得结构总动能( ); 2、将结构总动能除以 得到 ,其中 是系统的角频率。 下面是《ANSYS Verification Manual》中VM89.DAT 稍加修改后提取模态质量的例子: /PREP7 /TITLE, VM89, NATURAL FREQUENCIES OF A TWO-MASS-SPRING SYSTEM C*** VIBRATION THEORY AND APPLICATIONS, THOMSON, 2ND PRINTING, PAGE 163,EX 6.2-2 ET,1,COMBIN14,,,2 ET,2,MASS21,,,4 R,1,200 ! SPRING CONSTANT = 200 R,2,800 ! SPRING CONSTANT = 800 R,3,.5 ! MASS = .5 R,4,1 ! MASS = 1 N,1 N,4,1 FILL E,1,2 ! SPRING ELEMENT (TYPE,1) AND K = 200 (REAL,1) TYPE,2 REAL,3 E,2 ! MASS ELEMENT (TYPE,2) AND MASS = .5 (REAL,3) TYPE,1 REAL,2 E,2,3 ! SPRING ELEMENT (TYPE,1) AND K = 800 (REAL,2) TYPE,2 REAL,4 E,3 ! MASS ELEMENT (TYPE,2) AND MASS = 1 (REAL,4) TYPE,1 REAL,1 E,3,4 ! SPRING ELEMENT (TYPE,1) AND K = 200 (REAL,1) M,2,UX,3 OUTPR,BASIC,1 D,1,UY,,,4 D,1,UX,,,4,3 FINISH /SOLU ANTYPE,MODAL MODOPT,subspa,2,,,2,ON MXPAND,2,,,YES SOLVE FINISH /post1 set,1,1 etabl,kene,kene ssum *get,keneval1,ssum,,item,kene *get,freqval1,mode,1,freq eigen1=(2*3.14159*freqval1)**2 pmass1=2*keneval1/eigen1 set,1,2 etabl,kene,kene ssum *get,keneval2,ssum,,item,kene *get,freqval2,mode,2,freq eigen2=(2*3.14159*freqval2)**2 pmass2=2*keneval2/eigen2 finish ansys 使用技巧总结:[9]如何提取模态质量 模态分析过程中打开振型型则化开关(MODOPT 命令的 Nrmkey 设置为 ON),ANSYS 程序将自动将每阶模态的最大位移单位化,就可以提取模态质量。计算方法如下:1、利用 SSUM 对 ETABLE 动能数据求和获得结构总动能();2、将结构总动能除以得到,其中是系统的角频率。 下面是《ANSYS Verification Manual》中 VM89.DAT 稍加修改后提取模态质量 的 例 子 : /PREP7/TITLE, VM89, NATURAL FREQUENCIES OF A TWO-MASS-SPRING SYSTEMC*** VI...
