ANSYS接触单元

ANSYS接触单元_第1页
1/27
ANSYS接触单元_第2页
2/27
ANSYS接触单元_第3页
3/27

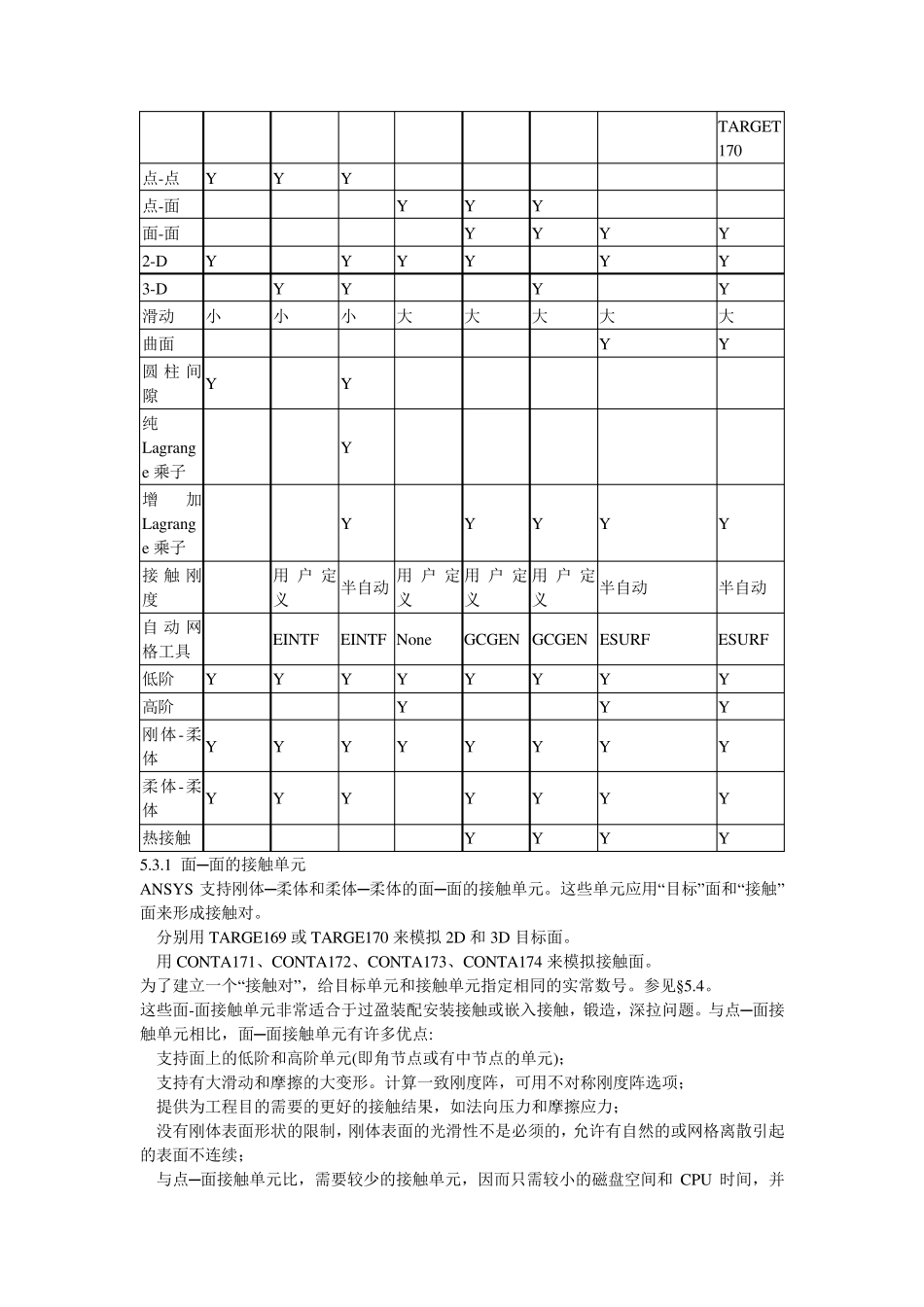

ANSYS 接触单元1 ANSYS 学习 2009-10-27 15:08:22 阅读413 评论4 字号:大中小 订阅 ANSYS 结构非线性分析指南连载五 发表时间:2007-7-25 作者: 安世亚太 来源: e-works 关键字: ANSYS 结构非线性分析 接触分析 第五章 接触分析 5.1 概述 接触问题是一种高度非线性行为,需要较多的计算机资源。为了进行切实有效的计算,理解问题的物理特性和建立合理的模型是很重要的。 接触问题存在两个较大的难点:其一,在用户求解问题之前,用户通常不知道接触区域。随载荷、材料、边界条件和其它因素的不同,表面之间可以接触或者分开,这往往在很大程度上是难以预料的,并且还可能是突然变化的。其二,大多数的接触问题需要考虑摩擦作用,有几种摩擦定律和模型可供挑选,它们都是非线性的。摩擦效应可能是无序的,所以摩擦使问题的收敛性成为一个难点。 注意 --如果在模型中,不考虑摩擦,且物体之间的总是保持接触,则可以应用约束方程或自由度藕合来代替接触。约束方程仅在小应变分析( NLGEOM ,off)中可用。见《ANSYS Modeling and Meshing Guide》中的§12,Coupling and Constraint Equations。 除了上面两个难点外,许多接触问题还必须涉及到多物理场影响,如接触区域的热传导、电流等。 5.1.1 显式动态接触分析能力 除了本章讨论的隐式接触分析外,ANSYS 还在ANSYS/LS-DYNA 中提供了显式接触分析功能。显式接触分析对于短时间接触-碰撞问题比较理想。关于 ANSYS/LS-DYNA 的更多的信息参见《ANSYS/LS-DYNA User"s Guide》。 5.2 一般接触分类 接触问题分为两种基本类型:刚体─柔体的接触,柔体─柔体的接触。在刚体─柔体的接触问题中,接触面的一个或多个被当作刚体,(与它接触的变形体相比,有大得多的刚度)。一般情况下,一种软材料和一种硬材料接触时,可以假定为刚体─柔体的接触,许多金属成形问题归为此类接触。柔体─柔体的接触是一种更普遍的类型,在这种情况下,两个接触体都是变形体(有相似的刚度)。柔体─柔体接触的一个例子是栓接法兰。 5.3 ANSYS 接触分析功能 ANSYS 支持三种接触方式:点─点,点─面,面─面接触。每种接触方式使用不同的接触单元集,并适用于某一特定类型的问题。 为了给接触问题建模,首先必须认识到模型中的哪些部分可能会相互接触。如果相互作用的其中之一是一点,模型的对应组元是一个节点。如果相互作用的其中之一是一个面,模型的对应组元是单元,...
