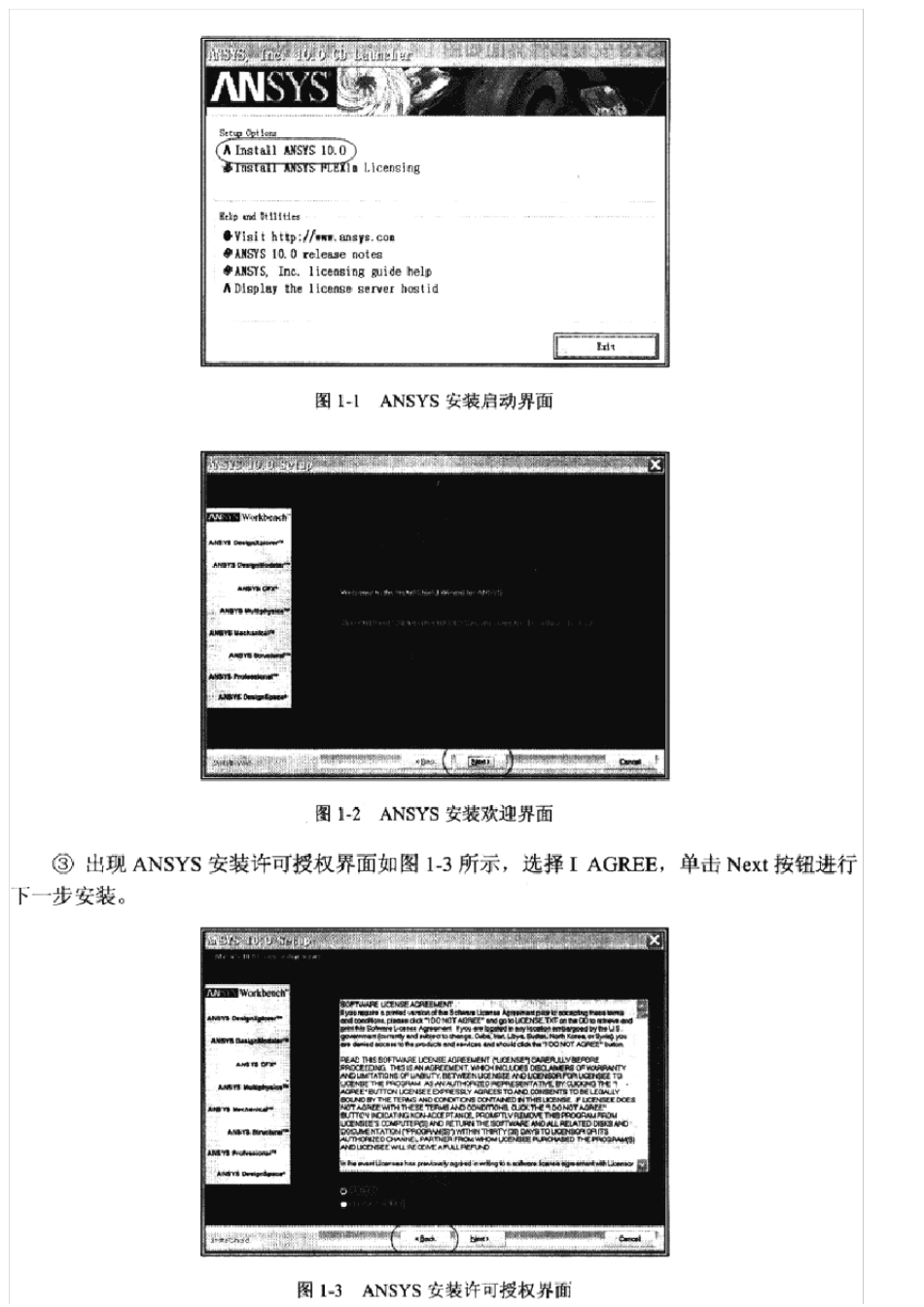

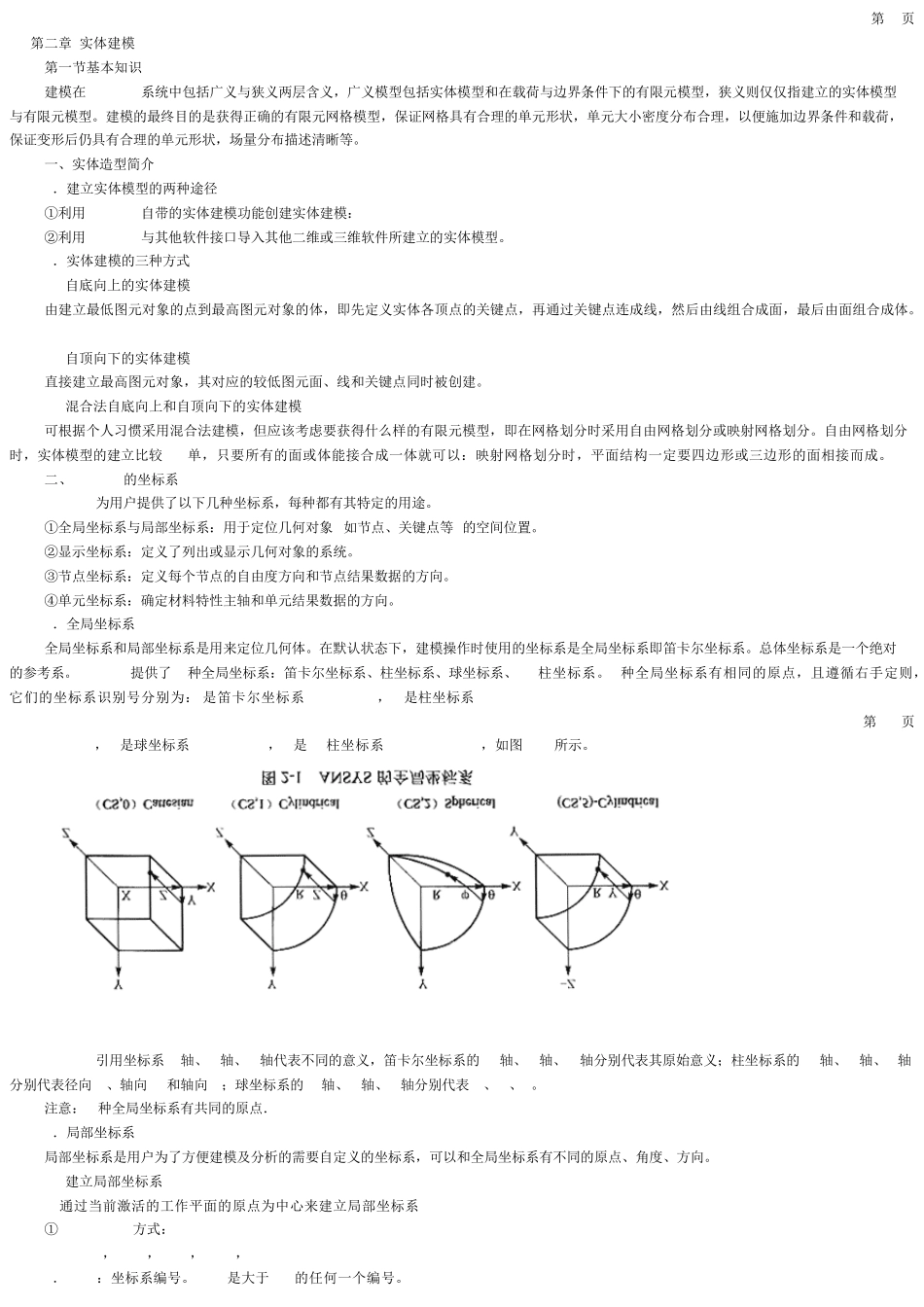

第 2页第3页第二章实体建模第一节基本知识建模在ANSYS系统中包括广义与狭义两层含义，广义模型包括实体模型和在载荷与边界条件下的有限元模型，狭义则仅仅指建立的实体模型与有限元模型。建模的最终目的是获得正确的有限元网格模型，保证网格具有合理的单元形状，单元大小密度分布合理，以便施加边界条件和载荷，保证变形后仍具有合理的单元形状，场量分布描述清晰等。一、实体造型简介1．建立实体模型的两种途径①利用 ANSYS自带的实体建模功能创建实体建模：②利用 ANSYS与其他软件接口导入其他二维或三维软件所建立的实体模型。2．实体建模的三种方式(1)自底向上的实体建模由建立最低图元对象的点到最高图元对象的体，即先定义实体各顶点的关键点，再通过关键点连成线，然后由线组合成面，最后由面组合成体。(2)自顶向下的实体建模直接建立最高图元对象，其对应的较低图元面、线和关键点同时被创建。(3)混合法自底向上和自顶向下的实体建模可根据个人习惯采用混合法建模，但应该考虑要获得什么样的有限元模型，即在网格划分时采用自由网格划分或映射网格划分。自由网格划分时，实体模型的建立比较 1e单，只要所有的面或体能接合成一体就可以：映射网格划分时，平面结构一定要四边形或三边形的面相接而成。二、ANSYS的坐标系ANSYS为用户提供了以下几种坐标系，每种都有其特定的用途。①全局坐标系与局部坐标系：用于定位几何对象 (如节点、关键点等)的空间位置。②显示坐标系：定义了列出或显示几何对象的系统。③节点坐标系：定义每个节点的自由度方向和节点结果数据的方向。④单元坐标系：确定材料特性主轴和单元结果数据的方向。1．全局坐标系全局坐标系和局部坐标系是用来定位几何体。在默认状态下，建模操作时使用的坐标系是全局坐标系即笛卡尔坐标系。总体坐标系是一个绝对的参考系。ANSYS提供了 4种全局坐标系：笛卡尔坐标系、柱坐标系、球坐标系、Y-柱坐标系。4种全局坐标系有相同的原点，且遵循右手定则，它们的坐标系识别号分别为：0是笛卡尔坐标系(cartesian)，1是柱坐标系第13页(Cyliadrical)，2是球坐标系(Spherical)，5是Y-柱坐标系(Y-aylindrical)，如图 2-1所示。ANSYS引用坐标系x轴、Y轴、z轴代表不同的意义，笛卡尔坐标系的X轴、Y轴、Z轴分别代表其原始意义；柱坐标系的x轴、Y轴、z轴分别代表径向 R、轴向 O和轴向 Z；球坐标系的X轴、Y轴、z轴分别代表 R、O、p。注意：4种全局坐标系有共同的原点．2．局部坐标系局...
