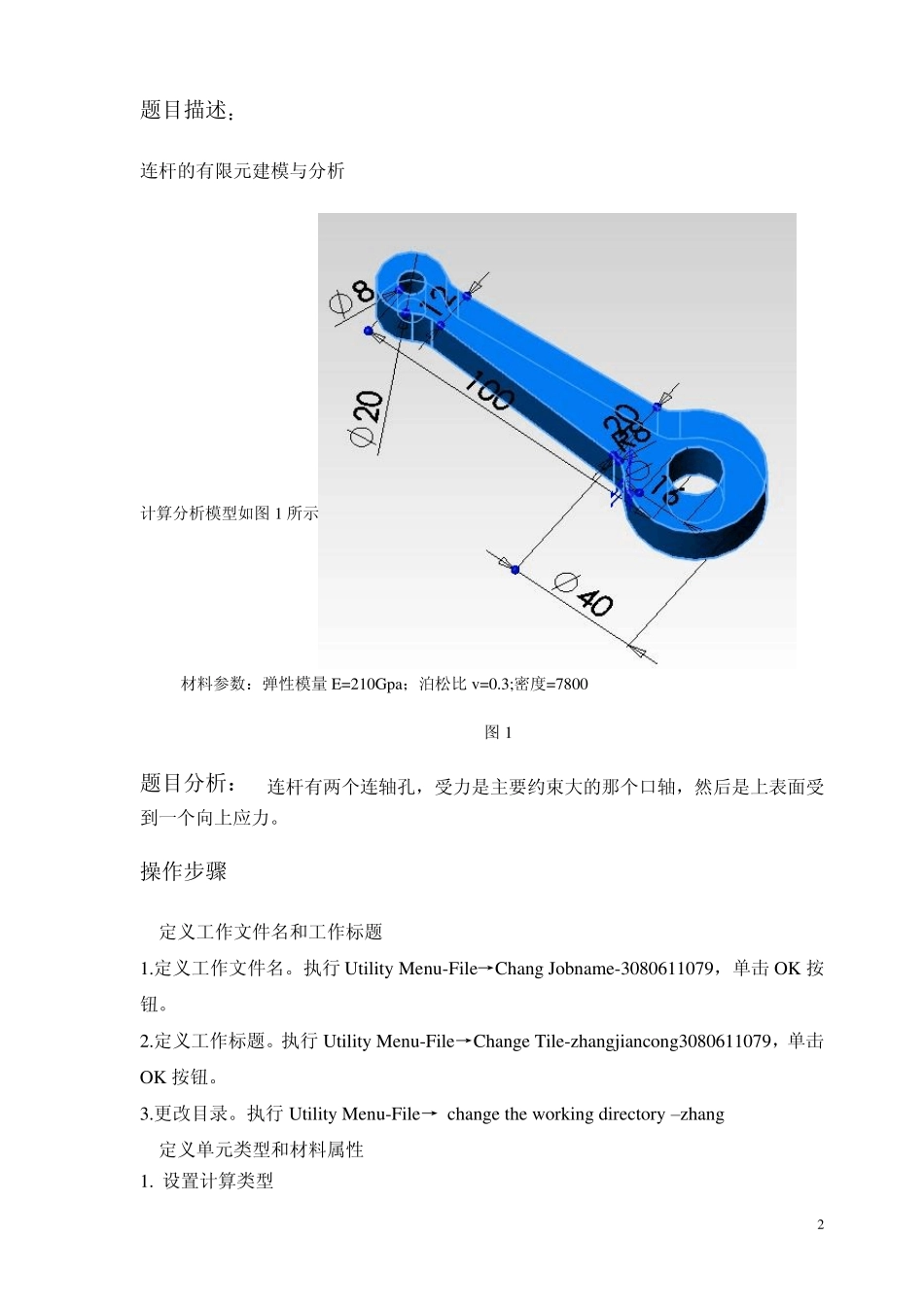

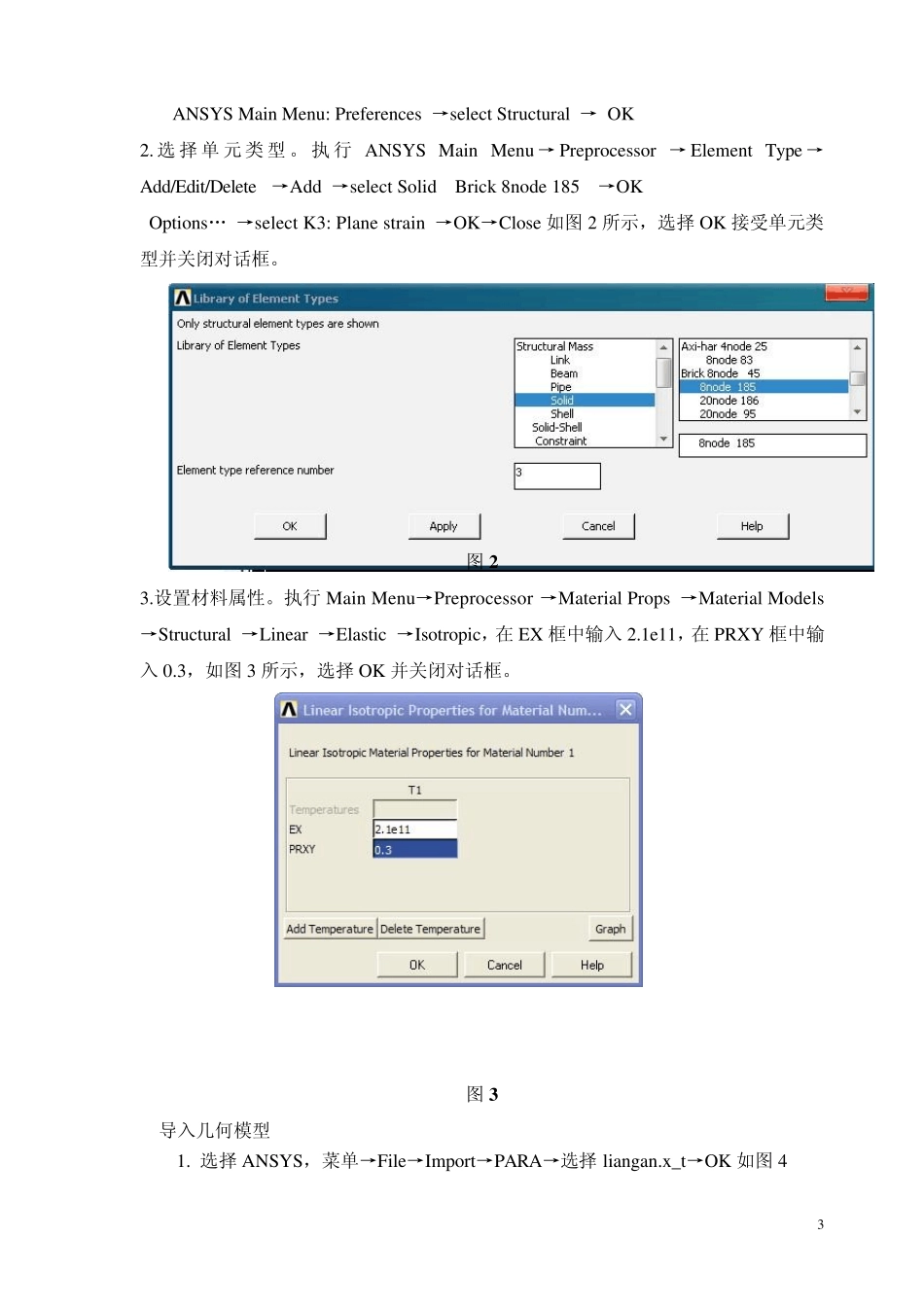

1 有 限 元 分 析 作 业 作业名称 连杆有限元建模分析 姓 名 张建聪 学 号 3080611079 班 级 08机制（2）班 宁波理工学院 2 题目描述： 连杆的有限元建模与分析 计算分析模型如图1 所示 材料参数：弹性模量E=210Gpa；泊松比v=0.3;密度=7800 图1 题目分析： 连杆有两个连轴孔，受力是主要约束大的那个口轴，然后是上表面受到一个向上应力。 操作步骤 1.定义工作文件名和工作标题 1.定义工作文件名。执行Utility Menu-File→Chang Jobname-3080611079，单击 OK 按钮。 2.定义工作标题。执行Utility Menu-File→Change Tile-zhangjiancong3080611079，单击OK 按钮。 3.更改目录。执行Utility Menu-File→ change the working directory –zhang 2.定义单元类型和材料属性 1. 设置计算类型 3 ANSYS Main Menu : Preferences →select Stru ctu ral → OK 2. 选 择 单 元 类 型 。 执 行 ANSYS Main Menu → Preprocessor → Element Ty pe →Add/Edit/Delete →Add →select Solid Brick 8node 185 →OK Options„ →select K3: Plane strain →OK→Close 如图 2 所示，选择 OK 接受单元类型并关闭对话框。 图 2 3.设置材料属性。执行 Main Menu →Preprocessor →Material Props →Material Models →Stru ctu ral →Linear →Elastic →Isotropic，在 EX 框中输入 2.1e11，在 PRXY 框中输入 0.3，如图 3 所示，选择 OK 并关闭对话框。 图 3 3.导入几何模型 1. 选择 ANSYS，菜单→File→Import→PARA→选择 liangan.x _t→OK 如图 4 4 图4 2.生成实体 菜单PlotCtrols→Sty le→SolidModles Facts→选择 Normal Faceing→OK：然后菜单→Plot→Volu ness→OK 建模如图5 所示 图5 4.生成有限元网格 Preprocessor →Meshing →Mesh Tool→Volu mes Mesh→Tet→Free,.采用自由网格划分单元。执行 Main Menu -Preprocessor-Meshing-Mesh-Volu me-Free，弹出一个拾取框，拾取实体，单击 OK 按钮。生成的网格如图7 所示。 5 图6 5.施加载荷并求解 1.施加约束条件。执行Main Menu -Solu tion-Apply -Stru ctu ral-Displacement-On Areas，弹出一个拾取框，拾取前平面，单击OK 按钮,然后出现如图8 窗口，选择“ALL DOF”，再单击OK 按钮。 图7 2.施加载荷。执行Main Men...
