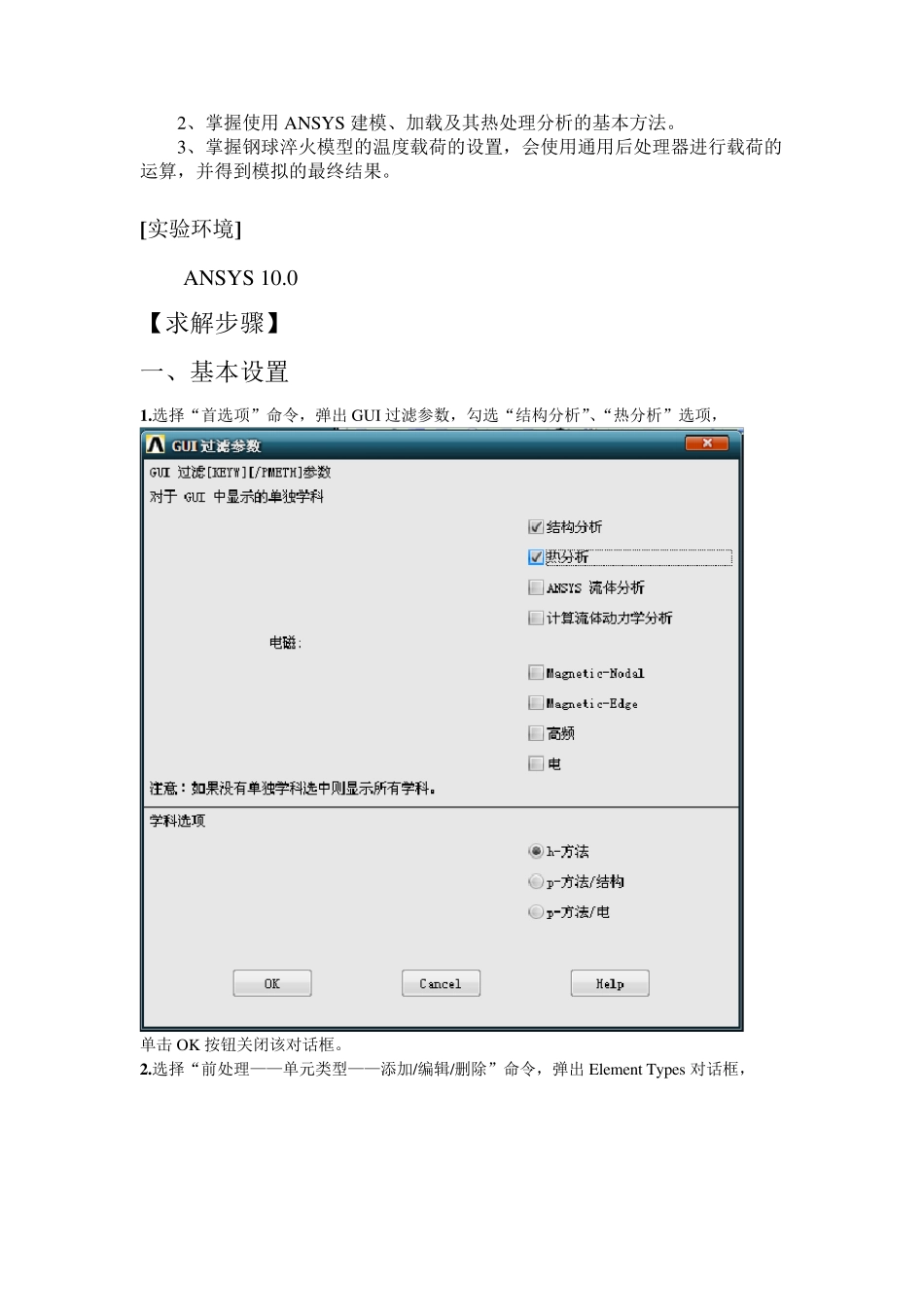

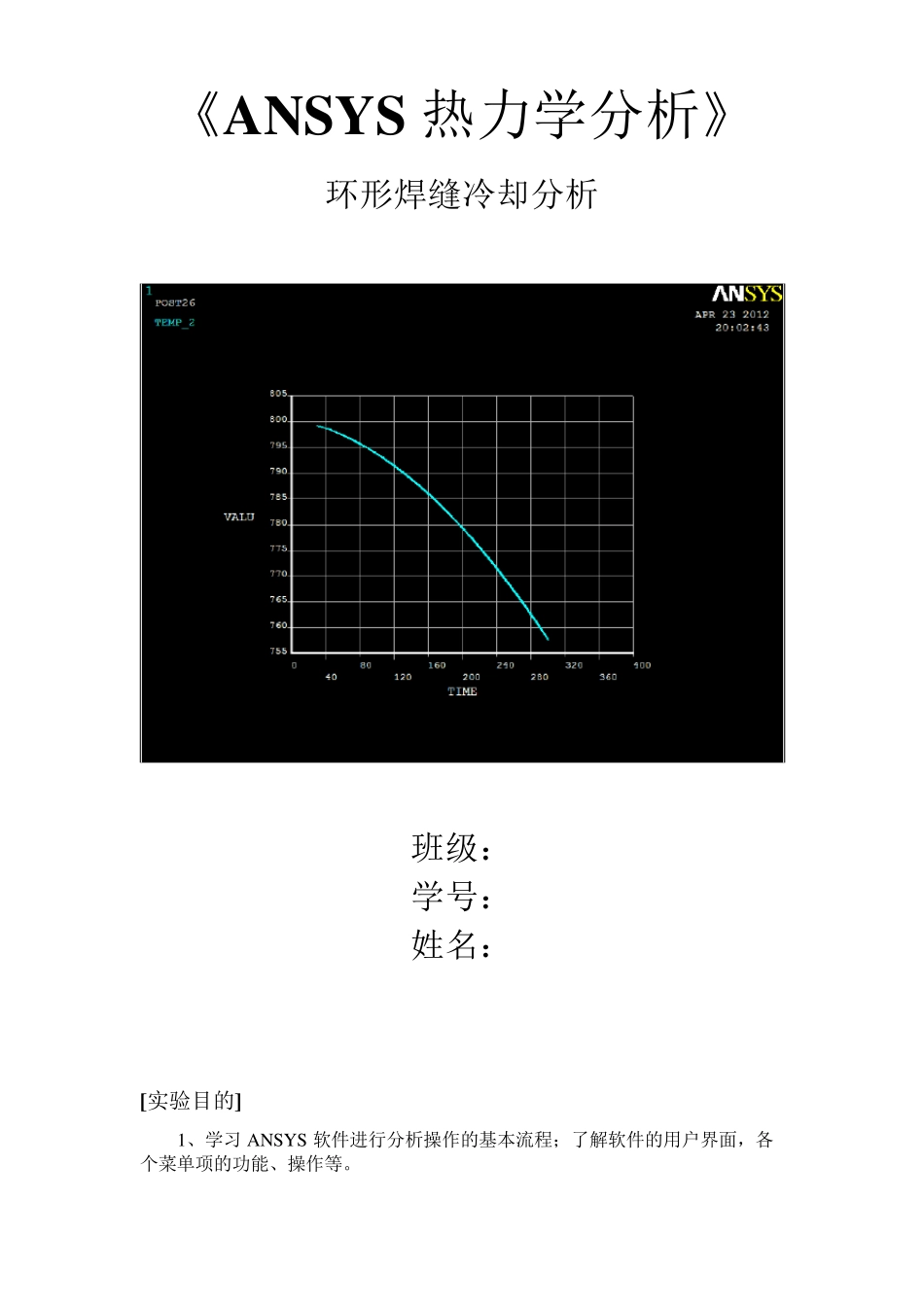

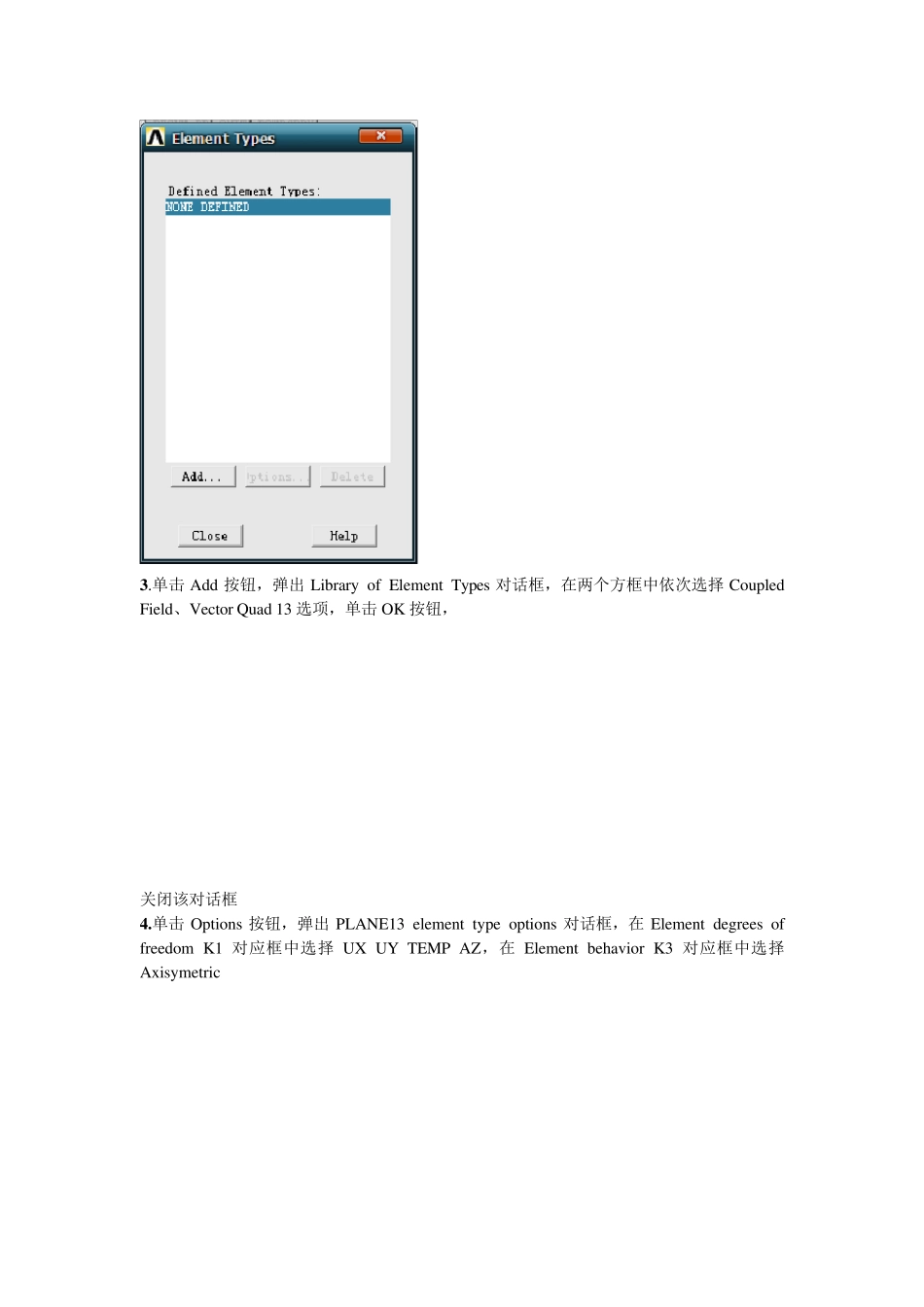

《ANSYS 热力学分析》 环形焊缝冷却分析 班级: 学号: 姓名: [实验目的] 1、学习 ANSY S 软件进行分析操作的基本流程;了解软件的用户界面,各个菜单项的功能、操作等。 2、掌握使用ANSYS 建模、加载及其热处理分析的基本方法。 3、掌握钢球淬火模型的温度载荷的设置,会使用通用后处理器进行载荷的运算,并得到模拟的最终结果。 [实验环境] ANSYS 10.0 【求解步骤】 一、基本设置 1.选择“首选项”命令,弹出GUI 过滤参数,勾选“结构分析”、“热分析”选项, 单击OK 按钮关闭该对话框。 2.选择“前处理——单元类型——添加/编辑/删除”命令,弹出Element Ty pes 对话框, 3 .单击Add 按钮,弹出Library of Element Ty pes 对话框,在两个方框中依次选择Cou pled Field、Vector Qu ad 13 选项,单击OK 按钮, 关闭该对话框 4 .单击Options 按钮,弹出PLANE13 element ty pe options 对话框,在Element degrees of freedom K1 对应框中选择UX UY TEMP AZ,在Element behav ior K3 对应框中选择Ax isy metric 5 .单击OK 按钮,关闭该对话框。单击close 按钮,关闭Element Ty pes 对话框。 二、参数输入 1 .选择“前处理/材料属性/材料模型”命令,弹出 Define Material Model Behav ior 对话框。 2 .依次双击“stru ctu ral/Linear/Elastic/Isotropic”按钮,弹出 Linear Isotropic Properties for Material Nu mber 1 对话框,如下: 3 .单击Add Temperatu re 按钮四次,在表格中填入数据如下: 单击OK 按钮,关闭该对话框。 4 .在Define Material Model Behav ior 对话框中双击Density 按钮,弹出 Desnsity for Material Nu mber 1 对话框, 在DENS 对应框中输入7840 单击OK 按钮,关闭该对话框。 5 . 在Define Material Model Behav ior 对话框中依 次 双 击Thermal Ex pansion/Secant Coefficient/Isotropic 按钮,弹出 Thermal Ex pansion Secant Coefficient for Material1 对话框,如下: 在APLX 对应框中输入1.1e-5,如下: 单击OK 按钮,关闭该对话框。 6 .在 Define Material Model Behav ior 对话框中依次双击Thermal/Condu ctiv ity /Isotropic 选项,弹出 Condu ctiv ity for Material Nu mber 1 对话框,如下所示 单击Add Temperatu re 四次,在...
