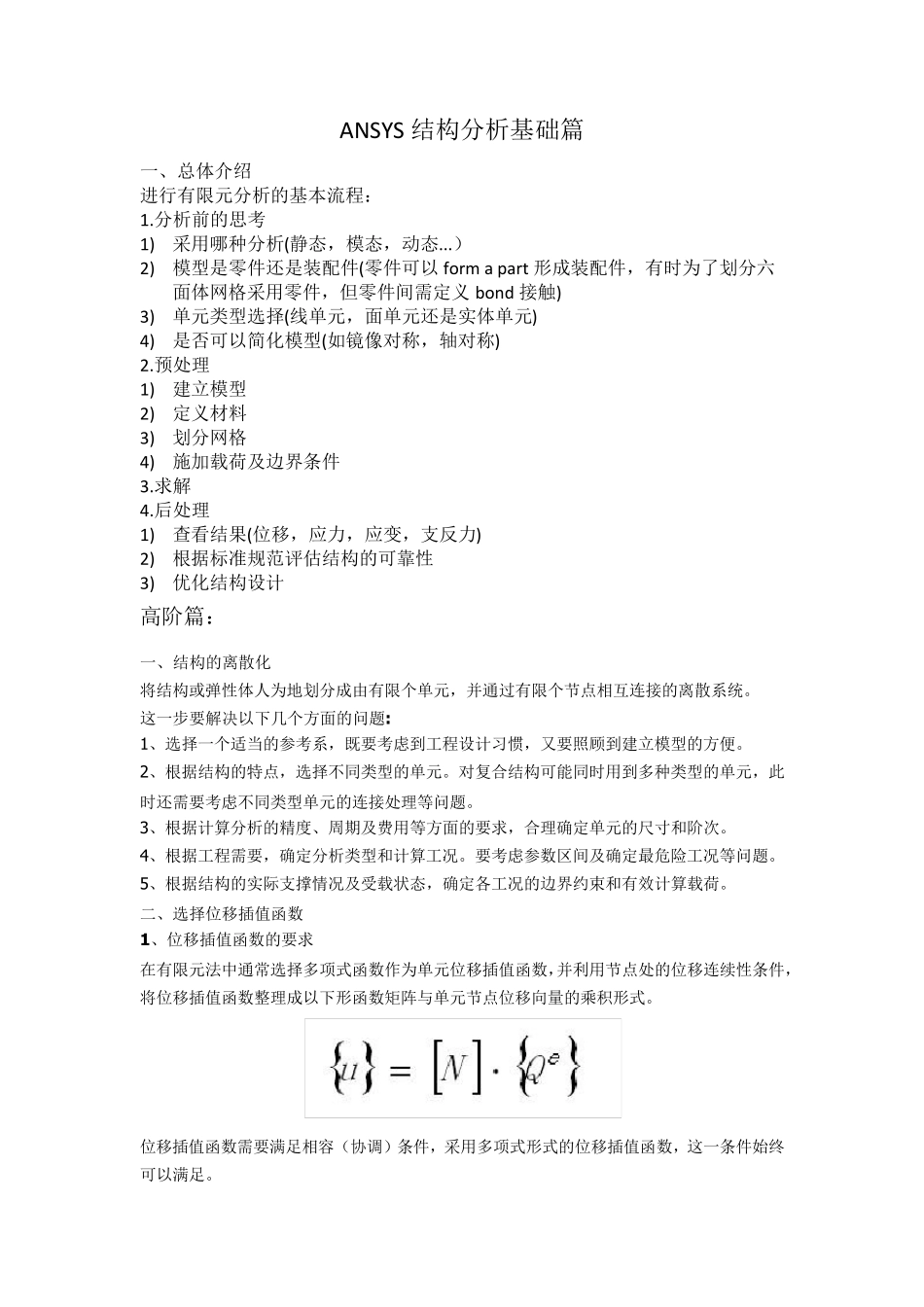

ANSYS 结构分析基础篇 一、总体介绍 进行有限元分析的基本流程： 1
分析前的思考 1) 采用哪种分析(静态，模态，动态
） 2) 模型是零件还是装配件(零件可以 form a part 形成装配件，有时为了划分六面体网格采用零件，但零件间需定义 bond 接触) 3) 单元类型选择(线单元，面单元还是实体单元) 4) 是否可以简化模型(如镜像对称，轴对称) 2
预处理 1) 建立模型 2) 定义材料 3) 划分网格 4) 施加载荷及边界条件 3
后处理 1) 查看结果(位移，应力，应变，支反力) 2) 根据标准规范评估结构的可靠性 3) 优化结构设计 高阶篇： 一、结构的离散化 将结构或弹性体人为地划分成由有限个单元，并通过有限个节点相互连接的离散系统
这一步要解决以下几个方面的问题: 1、选择一个适当的参考系，既要考虑到工程设计习惯，又要照顾到建立模型的方便
2、根据结构的特点，选择不同类型的单元
对复合结构可能同时用到多种类型的单元，此时还需要考虑不同类型单元的连接处理等问题
3、根据计算分析的精度、周期及费用等方面的要求，合理确定单元的尺寸和阶次
4、根据工程需要，确定分析类型和计算工况
要考虑参数区间及确定最危险工况等问题
5、根据结构的实际支撑情况及受载状态，确定各工况的边界约束和有效计算载荷
二、选择位移插值函数 1、位移插值函数的要求 在有限元法中通常选择多项式函数作为单元位移插值函数，并利用节点处的位移连续性条件，将位移插值函数整理成以下形函数矩阵与单元节点位移向量的乘积形式
位移插值函数需要满足相容（协调）条件，采用多项式形式的位移插值函数，这一条件始终可以满足

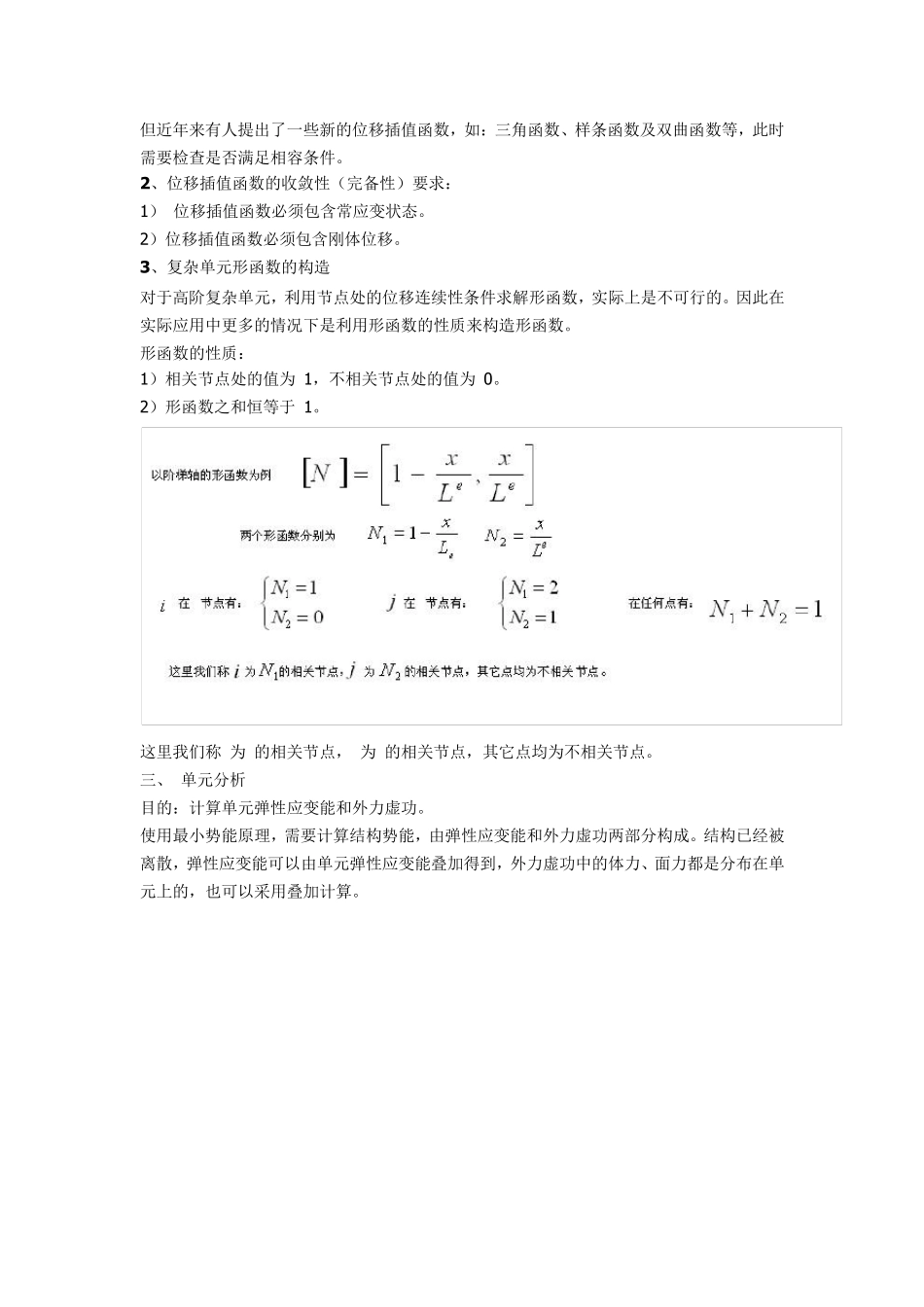

但近年来有人提出了一些新的位移插值函数，如：三角函数、样条函数及双曲函数等，此时需要检查是否满足相容条件
2、位移插值函数的收敛性（完备性）要求： 1） 位移
